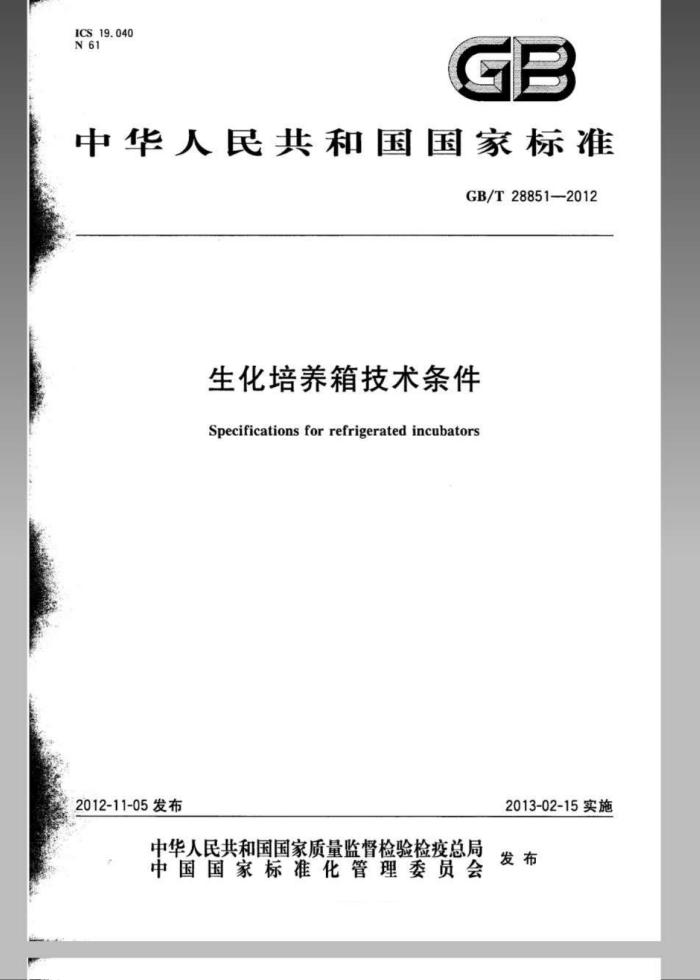

ICS 19.040 N61
GB
中华人民共和国国家标准
GB/T288512012
生化培养箱技术条件
Specifications for refrigerated incubators
2013-02-15实施
2012-11-05发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T28851—2012
目 次
前言
ⅡI
范围规范性引用文件使用条件 3.1环境条件 3.2供电条件 3.3负载条件要求 4.1 外观及结构 4.2 技术性能 . 4.3 安全和环境保护试验方法 5.1 主要试验仪器与设备 5.2 试验条件 5.3 各种测试点位置及数量的确定 5.4 外观及结构试验 5.5 工作温度范围试验 5.6 温度波动度试验 5, 7 温度均匀度试验 5.8 降温时间试验 5.9 升温时间试验 5.10 安全和环境保护试验· 检验规则 6.1 检验分类 6.2 检验项目 6.3 出厂检验 6, 4 定型检验 6.5 周期检验标志 7.1 一般要求· 7.2 产品铭牌标志· 7.3 与操作有关的标志 7.4 安全标志· 7.5 包装标志· 包装、运输、存 8.1 包装
3
.-
:
5
.-
-
10
7
10 11 11 11 11 11 11 I GB/T28851—2012 8.运输 8.3贮存 9随行文件 ...... 9.1技术文件. 9.2其他文件...·
12 12
........
.
....
...+....+..+.+.....+.
12 12 12
.......
Ⅱ GB/T28851—2012
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由中国机械工业联合会归口。 本标准负责起草单位：无锡苏南试验设备有限公司、杭州雪中炭恒温技术有限公司、重庆四达试验
设备有限公司、浙江省计量科学研究院、机械工业仪器仪表综合技术经济研究所、工业和信息化部电子第五研究所、湖南省计量检测研究院、上海爱斯佩克环境设备有限公司。
本标准参加起草单位：安徽省计量科学研究院、衡阳衡仪电气有限公司、沈阳仪表科学研究院、中国电器科学研究院、宁波东方加热设备有限公司、上海精宏实验设备有限公司、重庆银河试验仪器有限公司。
本标准主要起草人：徐月明、倪一明、陈云生、周连琴、金丽辉、邹苏阳、熊知明、冯华、金美峰、 刘湘衡、徐秋玲、周修源、王晓峰、廉振荣、励雅琴、玉家龙、沈才忠、何纲健、王华斌。 GB/T28851—2012
生化培养箱技术条件
1范围
本标准规定了生化培养箱的使用条件、要求、试验方法、检验规则、标志、包装、运输、贮存及随行文件。
本标准适用于装备了有源制冷装置，以恒温培养和样品保存为目的的生化培养箱（以下简称生化箱)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191--2008包装储运图示标志 GB/T2829—2002周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB4793.1一2007测量、控制和实验室用电气设备的安全要求第1部分：通用要求 GB4793.6—2008 测量、控制和实验室用电气设备的安全要求第6部分：实验室用材料加热设
备的特殊要求
GB/T9969—2008 工业产品使用说明书总则 GB/T10592—2008 高低温试验箱技术条件 GB/T11020—2005 固体非金属材料暴露在火焰源时的燃烧性试验方法清单 GB/T17248.3—1999 声学机器和设备发射的噪声工作位置和其他指定位置发射声压级的测
量现场简易法
JB/T9512—1999 气候环境试验设备与试验箱噪声声功率级的测定
3使用条件 3.1环境条件
生化箱应在下列条件下使用： a）室内使用； b) 温度为5℃～35℃，无剧烈的环境温度变化； e) 环境温度低于31℃时最大相对湿度为80%，环境温度为35℃时最大相对湿度线性降
到67%； d) 海拔高度不超过2000m； e) 周围不应存在影响生化箱使用的振动、磁场（地磁场除外）以及其他冷热辐照； D 污染等级2级，周围无高浓度粉尘或腐蚀性气体； g) 周围无强烈气流，当周围空气需强流动时，气流不应直接吹到生化箱制冷系统进风口和箱门
周围。
3.2 供电条件
为生化箱供电的电源应符合以下条件：
1 GB/T28851—2012
a) 额定电压：交流220V或380V、允许偏离额定值的范围为一15%~+10%； b) 额定频率：50Hz，允许偏离额定值的范围为士2%； ) 允许电网电源上出现典型的瞬态过电压。
3.3负载条件
生化箱的负载应符合以下条件： a）每立方米工作室容积内放置负载的质量不应超过80kg； b) 负载的总体积不应大于工作室容积的1/5
在垂直于主导风向的任意截面上，负载截面积之和不应大于该处工作室截面积的1/3，负载置放时不可阻塞气流的流动。
c)
4要求 4.1外观及结构 4.1.1表面涂镀层应色泽均匀、平整光洁，不应有露底、起皱、起泡、斑痕、裂纹及显见的划痕。 4.1.2生化箱壳体焊接、棱角部位应按要求磨光、倒钝以后喷涂、抛光或镀层。整体结构应牢固。 4.1.3拼接安装部位缝隙应均匀一致， 4.1.4固定机脚应放置平稳，移动脚轮应转动灵活且无异常噪声产生。生化箱在箱门开启或关闭情况下向任意方向移动时，不应有倾倒倾向。 4.1.5生化箱的箱体内胆应密封良好，且光滑、平整、拼缝均匀，无明显的划痕。内胆底部、蒸发室等应具有冷凝水集中排放口，并防止堵塞或泄漏。 4.1.6门的开启和关闭应转动灵活且无异常噪音产生，关闭时门与箱体之间应密封良好。 4.1.7 箱门的密封条应不易在高温或低温条件下老化、发黏、变形、失去密封性能。 4.2技术性能
生化箱技术性能项目及指标见表1。
表1
项目工作温度范围
序号
单位 c c
技术指标
1
普通型：4~50，低温型：10~+50
1（制冷运行状态）土0.5（加热运行状态） ≤2.0（37℃时) ≤3.0（其他工作温度时）
2
温度波动度
c
温度均匀度
3
4
降温时间· 升温时间
≤60 ≤60
min min
5
*应注明20℃环境温度条件下的规定。
2 GB/T28851—2012
4.3安全和环境保护 4.3.1保护连接
保护连接的完整性、保护导体端子以及保护连接的阻抗应满足GB4793.1一2007中6.5.1的规定。 4.3.2介电强度
将受试生化箱的保护导体端子（或电源插头的保护导体端子）作为一端，所有电源输人端短接作为
另一端，在两端之间施加按表2确定的50Hz交流正弦波试验电压，在5S内将试验电压升高到规定值，使试验电压不出现明显跳变，然后至少保持5s，应无闪络、击穿或重复飞弧现象。
表2
受试设备相线一中线电压(U) 电气间鹭 基准试验电压 试验地海拨高度1m~500m 海拔校正后试验电压
V 100 时试验电压修正系数
mm 0.5 1,5
V(50 Hz)
V(50 Hz)
1. 12 1.12
840 1 390
950 1560
·其他电网电源的电气间象，按GB4793.1-2007表4确定，试验地海拔高度不是2000m时，按GB4793.1—2007表10确定修正系数。
4.3.3接触电流
生化箱在断开保护接地的供电条件下，在3.2a)规定的1.1倍额定电压和9.1技术文件中规定的最不利使用组合试验条件下，接触电流不应大于3.5mA。 4.3.4过温保护
如果生化箱装备加热装置，其过温保护措施应符合GB4793.6—2008中10.101的规定，过温保护装置应满足GB4793.6—2008中14.3的要求。 4.3.5非金属材料内胆
采用非金属材料制作生化箱的内胆应避免直接暴露于加热器或照明光源周围。采用非金属材料时，其可燃性等级应满足GB/T11020一2005规定的V-1或更优。因传热或靠近加热零部件而受热，生化箱在最高工作温度和开启任何照明光源时，非金属材料的表面温度不应超过其最高允许温度限值。 4.3.6保温及表面温度限值 4.3.6.1应确保保温层结构与厚度设计的合理性，除门封条、测试孔和观察窗周围等部位，生化箱工作在环境温度以下和3.1规定的温湿度条件下，2h内壳体表面应无明显凝露或结霜形成。 4.3.6.2生化箱工作在表1规定的最高工作温度和3.1规定的温湿度环境条件下，2h内壳体易触及发热表面的温度限值应符合GB4793.1—2007中10.1和GB4793.6—2008中10.1的规定。 4.3.7制冷剂
应使用不含CFC（氧氟烃）的环保制冷剂。
3 GB/T28851—2012
4.3.8噪声
4.3.8.1生化箱发射的噪声，在操作者（或观察者）位置和距离生物箱表面1m处的A计权发射声压级Lpa不应大于75dB（基准声压为20μPa）。如果超过，制造商应在其技术文件中规定使用设备的责任部门应采取的防护措施。 4.3.8.2生化箱发射噪声的A计权声功率级Lwa（基准声功率为1pW)宜在制造商技术文件中规定。
5试验方法
5.1主要试验仪器与设备 5.1.1温度测量系统
采用铂电阻、热电偶等温度传感器及温度显示仪表组成温度测量系统，应满足以下要求： a）温度测量范围满足被测生化箱的测量要求； b) 时间常数应满足GB/T10592—2008中6.1.2的要求； e) 由测量系统所引入的不确定度换算成温度值不应大于被测温度波动度和均匀度绝对值的
1/3; d) 温度测量通道数量2~9个。
5. 1.2 接地电阻测试仪
能提供满足试验要求的试验电流。 5.1.3介电强度测试仪
能提供满足试验要求的试验电压。 5.1.4接触电流测试仪
应包含满足GB4793.1-2007中A.1规定的模拟人体网络和额定功率满足生化箱正常工作要求的可调输出电压隔离变压器。 5.2试验条件 5.2.1试验条件应符合3.1~3.2的有关规定。 5.2.2除特别说明，测试应在没有负载的条件下进行。 5.2.3除特别说明，温度测量系统的采样频率为每分钟两次 5.3各种测试点位置及数量的确定
符合GB/T10592—2008中6.3.1关于温度测试点位置及数量的规定。 5.4外观及结构试验
采用目视、耳闻、手摸，结合样品、照片、涂层测试仪等方法进行检查，在5.5～5.10规定的试验前和试验后各检查一次，其结果应符合4.1的规定。
