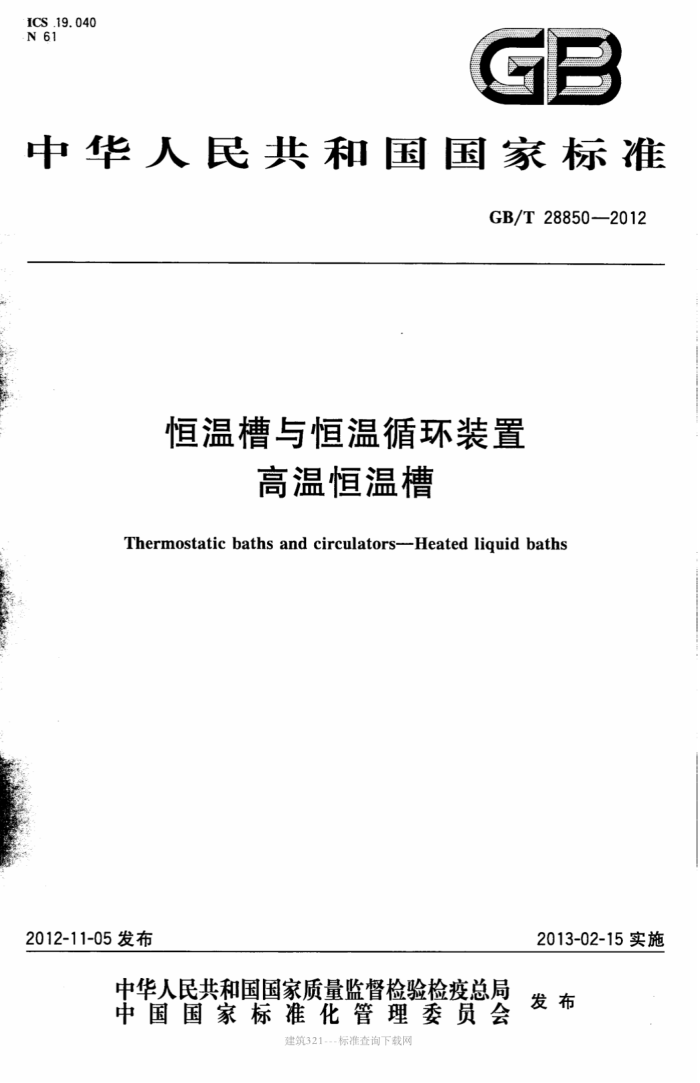

ICS .19.040 N 61
GB
中华人民共和国国家标准
GB/T 28850—2012
恒温槽与恒温循环装置
高温恒温槽
Thermostatic baths and circulators--Heated liquid baths
2012-11-05发布
2013-02-15实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布
建筑321---标准查询网 GB/T28850—2012
目 次
前言 1 范围 2 规范性引用文件 3分类 4使用条件 4.1环境条件 4.2供电条件 4.3液体传热介质 5要求 5.1外观及结构 5.2技术性能 5.3安全和环境保护 6试验方法 6.1 主要试验仪器与设备 6.2试验条件 6.3外观及结构试验 6.4 工作温度范围试验 6.5 最低扩展工作温度试验 6.6 温度波动度试验 6.7 温度均匀度试验 6.8升温时间试验 6.9安全和环境保护试验
III
>
检验规则 7.1 检验分类 7.2 检验项目 7.3出厂检验 7. 4 定型检验… 7. 5 周期检验 8标志 8.1一般要求 8.2分类标志 8.3产品铭牌标志 8.4与操作有关的标志· 8.5安全标志 8.6包装标志 9包装、运输、贮存
7
9
10 10 10 11 11 12 12 12 12 12 12 I
建筑321-.-标准查询网 GB/T28850——2012
9.1 包装 9. 2 运输·· 9.3贮存.. 10随行文件 10.1 技术文件 10.2 其他文件
12 13 13 13 13 13
1
建筑321---标准查询网 GB/T28850—2012
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由中国机械工业联合会归口。 本标准主要起草单位：杭州雪中炭恒温技术有限公司、重庆四达试验设备有限公司、机械工业仪器
仪表综合技术经济研究所、浙江省计量科学研究院、无锡苏南试验设备有限公司、湖南省计量检测研究院、工业和信息化部电子第五研究所、上海爱斯佩克环境设备有限公司。
本标准参加起草单位：沈阳仪表科学研究院、安徽省计量科学研究院、衡阳衡仪电气有限公司、中国电器科学研究院、宁波东方加热设备有限公司、海精宏实验设备有限公司、重庆银河试验仪器有限公司。
本标准主要起草人：徐月明、陈云生、金丽、周连琴、倪一明、熊知明、邹苏阳、冯华、徐秋玲、 何纲健、刘湘衡、周修源、王晓峰、励雅琴、廉振荣、汪家龙、沈才忠、金美峰、王华斌。
Ⅲ
建筑321---标准查询网 GB/T28850—2012
恒温槽与恒温循环装置
高温.恒温槽
1范围
本标准规定了高温恒温槽的分类、使用条件、要求、试验方法、检验规则、标志、包装、运输、贮存及随行文件。
本标准适用于未装备有源制冷装置，以液体传热介质形式提供恒温环境的高温恒温槽（以下简称高温槽)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191一2008包装储运图示标志 GB/T2829一2002周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB4793.1一2007测量、控制和实验室用电气设备的安全要求第1部分：通用要求 GB4793.6一2008测量、控制和实验室用电气设备的安全要求第6部分：实验室用材料加热设
备的特殊要求
GB/T9969—2008 3工业产品使用说明书总则 GB/T16895.10一2010低压电气装置第4-44部分：安全防护电压骚扰和电磁骚扰防护 GB/T17248.3一1999声学机器和设备发射的噪声工作位置和其他指定位置发射声压级的
测量现场简易法
JB/T9512—1999 9气候环境试验设备与试验箱噪声声功率级的测定
3分类
不燃液体或可燃液体均可作为高温槽的液体传热介质。高温槽的分类名称、要求及标志见表1。
表 1
要求过温保护。
标志? NFL FL
分类名称
液体传热介质不燃液体可燃液体
I I II
可调温度过温保护d
可调温度过温保护和附加液位保护。
“通常是水以及其他在单一故障条件和规定温度范围内不燃烧的液体液体传热介质的闪点不应小于65℃，Ⅱ类要求适用，如硅油。否则Ⅲ类要求适用，如乙醇。 。独立的、非自复位的、能同时切断加热器所有极的过温或液位保护装置。 d可以调节的过温和液位保护装置，应只有借助于工具才能进行。 。制造商可选择采用或不采用。
I
建筑321---标准查询网 GB/T28850—2012
表 2
序号 1 2 3 4 5
项目工作温度范围扩展温度范围温度波动度温度均匀度升温时间
单位 ° ℃ ℃ ℃ min
技术指标
应符合制造商技术文件的规定应符合制造商技术文件的规定
在以下规格中选取：士（1，2，5)×10"，一3≤n0且为整数在以下规格中选取：≤(1，2，5)×10"，一3≤n≤0且为整数
应符合制造商技术文件的规定
5.3 安全和环境保护 5.3.1 保护连接
保护连接的完整性、保护导体端子以及保护连接的阻抗应满足GB4793.1一2007中6.5.1的规定。 5.3.2介电强度
将受试高温槽的保护导体端子（或电源插头的保护导体端子）作为一端，所有电源输入端短接作为另一端，在两端之间施加按表3确定的50Hz交流正弦波试验电压，在5s内将试验电压升高到规定值，使试验电压不出现明显跳变，然后至少保持5s，应无闪络、电流突然增加或重复飞弧现象。
表 3
受试设备相线-中线电压(U) 电气间隙* 基准试验电压 试验地海拔高度1m~500m 海拔校正后试验电压
v 100 V 840 1 390
v 950 1 560
时试验电压修正系数
mm 0. 5 1. 5
1.12 1.12
5.3.3接触电流
高温槽在断开保护接地的供电条件下，在4.2a)规定的1.1倍额定电压和10.1制造商技术文件中规定的最不利使用组合试验条件下，接触电流有效值不应大于3.5mA。 5.3.4过温保护
如果高温槽装备电加热装置，应按照高温槽的分类和表1的要求实施过温保护。其过温保护措施应符合GB4793.6—2008中10.101的规定，过温保护装置应满足GB4793.6—2008中14.3的要求。 5.3.5表面温度限值
高温槽工作在制造商规定的最高工作温度和4.1规定的温湿度环境条件下，2h内壳体易触及发热表面的温度限值应符合GB4793.1—2007中10.1和GB4793.6—2008中10.1的规定。
3
建筑321---标准查询网 GB/T28850—2012
5.3.6噪声
5.3.6.1高温槽发射的噪声，在操作者（或观察者)位置和距离高温槽表面1m处的A计权发射声压级LpA不应大于65dB(基准声压为20μPa）。如果超过，制造商应在其技术文件中规定使用设备的责任部门应采取的防护措施。 5.3.6.2高温槽发射噪声的A计权声功率级LwA（基准声功率为1pW)宜在制造商技术文件中规定。
6试验方法
6.1主要试验仪器与设备 6.1.1 温度测量系统
采用铂电阻、热电偶等温度传感器及温度显示仪表组成温度测量系统，应满足以下要求： a) 温度测量范围满足被测高温槽的测量要求； b) 时间常数为(8士2)s; c) 由测量系统所引人的相应不确定度换算成温度值不应大于被测温度波动度和均匀度绝对值的
1/3; d）温度测量通道数量2个～9个。
6.1.2接地电阻测试仪
能提供满足试验要求的试验电流。 6.1.3介电强度测试仪
能提供满足试验要求的试验电压。 6.1.4接触电流测试仪
应包含满足GB4793.1--2007规定的模拟人体网络A.1和额定功率满足高温槽正常工作要求的可调输出电压隔离变压器。 6.2试验条件 6.2.1高温槽的试验条件应符合4.1~4.3的有关规定。 6.2.2除特别规定，高温槽的温度测定应按照图1的示意，在制造商规定的高温槽工作空间内的几何中心位置进行。如果制造商没有规定工作空间，应根据表4的规定确定工作空间（见图2、图3）。如果加热装置、冷却装置位于高温槽的底部或侧面，工作空间的计算应从相关装置接近工作空间的表面开始。如果制造商已经为这些部件采取隔离措施，如隔板、挡板等，则从隔板或挡板开始计算可用工作空间。除非制造商明确规定，高温槽的开口大小不影响可用工作空间的计算。任何情况下，测试用温度传感器离开加热器和辅助冷却器表面的距离应不少于20mm/kW，距离液面应不少于30mm。特殊规格或用途的高温槽，测试用温度传感器的数量及布置位置宜与用户协商确定。
试验时，应将高温槽按最大充装量装人适用的液体传热介质，并允许在高温槽到达试验温度点时按要求调整一次液位。如果高温槽盖板为标准附件，应将盖板按正常使用方式盖上。 6.2.3除了特别规定的以外，温度测量系统应每分钟采样2次，取图2或图3的第9个测量点作为温度测试点。
