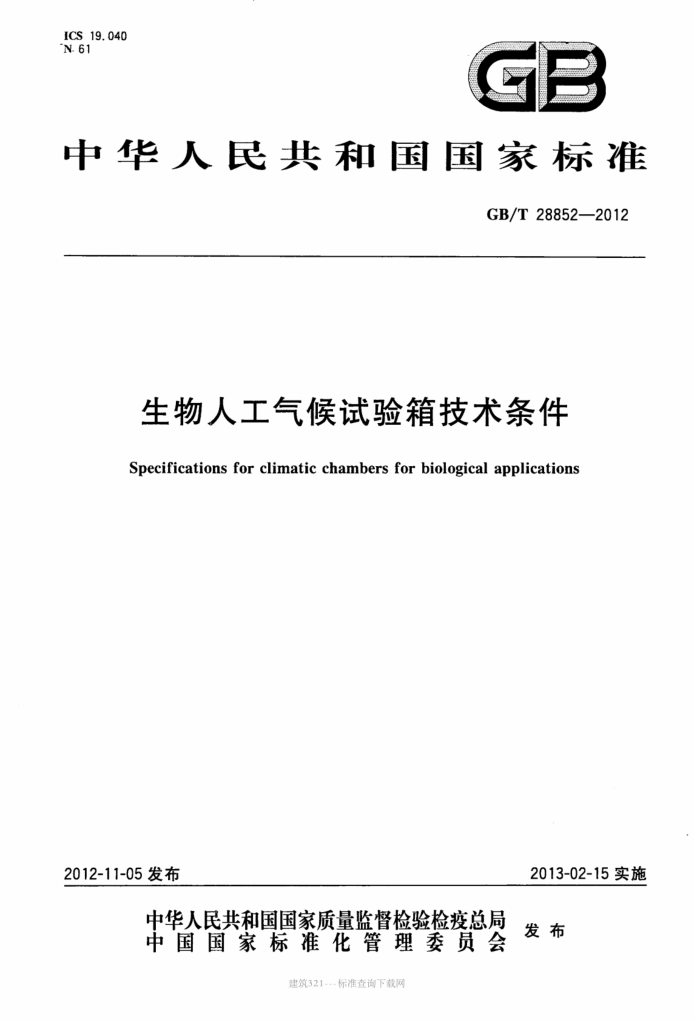

ICS 19.040 'N. 61
GP
中华人民共和国国家标准
GB/T28852—2012
生物人工气候试验箱技术条件
Specifications for climatic chambers for biological applications
2013-02-15实施
2012-11-05发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布
建筑321--标准查询网 GB/T28852—2012
目 次
前言 1范围 2 规范性引用文件 3 使用条件 .
3.1环境条件 3.2供电条件 3.3 供水条件 3.4负载条件 4要求 4.1 外观及结构 4.2 技术性能 4.3 安全和环境保护 5 试验方法 5.1 主要试验仪器与设备 5.2 试验条件 5.3 各种测试点位置及数量的确定 5. 4 温度、湿度传感器的光辐照防护.. 5.5 外观及结构试验 5.6 工作温度范围试验 5.7 ACC工作温度试验 5.8 温度波动度试验. 5.9 温度均匀度试验· 5.10 最大加湿湿度和湿度波动度试验 5. 11 光照度与光合有效辐照强度试验 5.12 制冷量试验 5.13 降温时间试验 5.14 升温时间试验 5.15 安全和环境保护试验
.
.
.
..
10 10 11 11 12 12 13 13 13 15 15 15 16 16 16 18 18 I
.
检验规则 6.1 检验分类 6.2 检验项目…· 6.3 出厂检验 6.4 定型检验· 6.5 周期检验标志 7. 1 一般要求
6
7
建筑321---标准查询网 GB/T28852—2012
7.2产品铭牌标志 7.3与操作有关的标志 7.4 安全标志…· 7.5 包装标志· 8包装、运输、贮存 8.1包装. 8.2运输.· 8.3贮存. 9随行文件.… 9.1技术文件.. 9.2其他文件…·
18 18 18 18 19 19 19 19 19 19
.
...20
建筑321..-标准查询网 GB/T 28852—2012
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由中国机械工业联合会归口。 本标准负责起草单位：杭州雪中炭恒温技术有限公司、重庆四达试验设备有限公司、机械工业仪器
仪表综合技术经济研究所、无锡苏南试验设备有限公司、安徽省计量科学研究院、上海爱斯佩克环境设备有限公司、工业和信息化部电子第五研究所、浙江省计量科学研究院。
本标准参加起草单位：湖南省计量检测研究院、上海精宏实验设备有限公司、衡阳衡仪电气有限公司、沈阳仪表科学研究院、中国电器科学研究院、宁波东方加热设备有限公司、重庆银河试验仪器有限公司。
本标准主要起草人：徐月明、陈云生、金丽辉、倪一明、金美峰、冯华、邹苏阳、沈才忠、熊知明、 励雅琴、刘湘衡、徐秋玲、周修源、王晓峰、王家龙、廉振荣、周连琴、何纲健、王华斌。
建筑321---标准查询网 GB/T28852—2012
生物人工气候试验箱技术条件
1范围
本标准规定了生物人工气候试验箱的使用条件、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于装备了有源制冷装置和（或）加热装置，同时具有人工光源和（或）加湿装置等模拟人工环境，以生物学试验为目的的生物人工气候试验箱（以下简称生物箱）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191—2008 包装储运图示标志 GB/T2829一2002周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB4793.1—2007 测量、控制和实验室用电气设备的安全要求第1部分：通用要求 GB4793.6—2008 测量、控制和实验室用电气设备的安全要求第6部分：实验室用材料加热设
备的特殊要求
GB/T9969—2008 工业产品使用说明书总则 GB/T10586—2006 湿热试验箱技术条件 GB/T11020—2005 固体非金属材料暴露在火焰源时的燃烧性试验方法清单 GB/T17248.3—1999 9声学机器和设备发射的噪声工作位置和其他指定位置发射声压级的测
量现场简易法
JB/T95121999 气候环境试验设备与试验箱 噪声声功率级的测定
3使用条件
3.1环境条件
生物箱应在下列条件下使用： a）室内使用； b) 温度为5℃～35℃，无剧烈的环境温度变化； c) 环境温度低于31℃时最大相对湿度为80%，环境温度为35℃时最大相对湿度线性降
到67%； d) 海拔高度不超过2000m； e) 周围不应存在影响生物箱使用的振动、磁场（地磁场除外)以及其他冷热辐照； D 污染等级2级，周围无高浓度粉尘或腐蚀性气体； g) 周围无强烈气流，当周围空气需强流动时，气流不应直接吹到生物箱制冷系统进风口和箱门
周围。
3.2 2供电条件
为生物箱供电的电源应符合以下条件：
1
建筑321-.-标准查询网 GB/T28852—2012
a) 额定电压：交流220V或380V，允许偏离额定值的范围为一15%～+10%； b) 额定频率：50Hz，允许偏离额定值的范围为士2%； c) 允许电网电源上出现典型的瞬态过电压。
3.3供水条件
作为制冷系统或加湿装置的水源应满足下列条件： a) 进水温度：不应大于35℃，无明显的水温剧烈变化； b) 进水压力：0.1MPa0.3MPa，无明显的水压剧烈变化； c) 总硬度：不应大于4mmol/L，应满足工业锅炉用水水质标准。
3.4负载条件
生物箱的负载应符合以下条件： a） 每立方米工作室容积内放置负载的质量不应超过80kg； b) 负载的总体积不应大于工作室容积的1/5；
在垂直于主导风向的任意截面上，负载截面积之和不应大于该处工作室截面积的1/3，负载置放时不可阻塞气流的流动。
4要求
4.1外观及结构 4.1.1表面涂镀层应色泽均匀、平整光洁，不应有露底、起皱、起泡、斑痕、裂纹及显见的划痕。 4.1.2生物箱壳体焊接、棱角部位应按要求磨光、倒钝以后喷涂、抛光或镀层。整体结构应牢固。 4.1.3拼接安装部位缝隙应均匀一致。 4.1.4固定机脚应放置平稳，移动脚轮应转动灵活且无异常噪声产生。生物箱在灯箱或箱门开启或关闭情况下向任意方向移动时，不应有倾倒倾向。 4.1.5门的开启和关闭应转动灵活且无异常噪音产生，关闭时门与箱体之间应密封良好。 4.1.6箱门的密封条应不易在高温或低温条件下老化、发黏、变形、失去密封性能。 4.1.7生物箱的箱体内胆应密封良好，且光滑、平整、拼缝均匀，无明显的划痕。内胆底部、玻璃门、玻璃窗、蒸发室、风机风道、加湿装置等部位的浇灌水、冷凝水、溢出水等应设置集中排放口，并防止堵塞或泄漏。 4.1.8生物箱应设置温度、光照、湿度等模拟气候条件变化的控制与指示装置。 4.1.9生物箱应具有箱内外空气交换的换气装置，换气量可调。 4.1.10生物箱内应设置只有使用工具或参考说明书才能调节的空气速度调节装置。 4.1.11 生物箱应具有方便更换的光源装置，确保光源或隔断玻璃表面的清洁、光亮与平整。 4.1.12 2生物箱应具有方便维护的加湿装置或加湿接口装置，具有保持试验连续的自动补水功能和防止补水失控的漫溢保护装置。 4.2技术性能
1
生物箱技术性能项目及指标见表1。
2
建筑321---标准查询网 GB/T28852—2012
表 2
受试设备相线一中线电压(U) 电气间隙 基准试验电压 试验地海拔高度1m~500m 海拔校正后试验电压
V(50 Hz)
V 100 mm 0. 5 1. 5
V(50 Hz)
时试验电压修正系数
1. 12 1. 12
840 1 390
950 1 560
·其他电网电源的电气间隙，按GB4793.1一2007表4确定。 b试验地海拔高度不是2000m时，按GB4793.1-2007表10确定修正系数。
4.3.3接触电流
生物箱在断开保护接地的供电条件下，在3.2a)规定的1.1倍额定电压和9.1技术文件中规定的最不利使用组合试验条件下，接触电流不应大于3.5mA。 4.3.4过温保护
如果生物箱装备加热装置，其过温保护措施应符合GB4793.6一2008中10.101的规定：过温保护装置应符合GB4793.6—2008中14.3的规定。 4.3.5加湿器
应具有防止低液位和过高温的安全保护措施。采用电热加热器的加湿器，其过高温保护措施应满足4.3.4的要求。从饮用水源直接取水的自动补水加湿装置，应具有将加湿器内部工作用水与饮用水源隔离的装置或措施。 4.3.6辐照光源
应具有确保光源良好散热和冷却的装置或措施，防止光源引起眼晴伤害、皮肤灼伤或机械损伤的隔离措施及警告标志。如果光源与生物箱工作空间之间通过玻璃隔离，工程塑料玻璃应具有耐生物箱最高工作温度或光源最高工作温度的温度与阻燃特性，平板玻璃应经过钢化处理且具有防爆特性。 4.3.7非金属材料内胆
采用非金属材料制作生物箱的内胆应避免直接暴露于加热器或辐照光源周围。采用非金属材料时，其可燃性等级应满足GB/T11020一2005规定的V-1或更优。因传热或靠近加热零部件而受热，生物箱在最高工作温度和开启辐照光源时，非金属材料的表面温度不应超过其最高允许温度限值。 4.3.8保温及表面温度限值 4.3.8.1应确保保温层结构与厚度设计的合理性，除门封条、测试孔和观察窗周围等部位，生物箱工作在环境温度以下和3.1规定的温湿度条件下，2h内壳体表面应无明显凝露或结霜形成。 4.3.8.2生物箱工作在表1规定的最高工作温度，如果适用开启全部的光源，在3.1规定的温湿度环境条件下，壳体易触及发热表面的温度限值应符合GB4793.1—2007中10.1和GB4793.6-—2008中 10.1的规定。 4.3.9制冷剂
应使用不含CFC(氯氟烃)的环保制冷剂。
4
