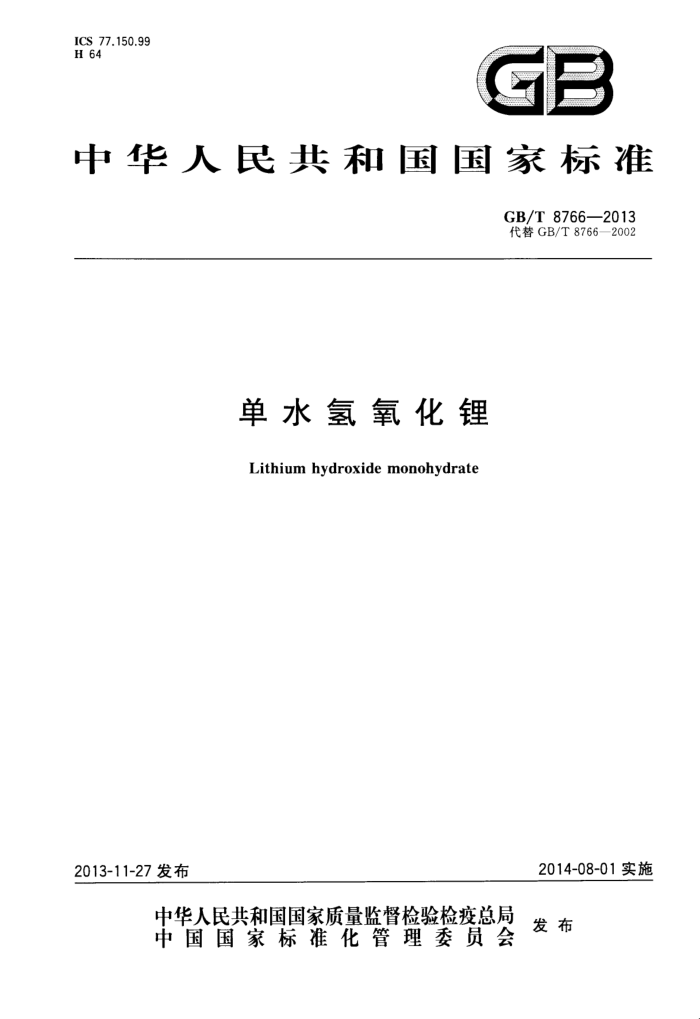

ICS 77.150.99 H 64
GB
中华人民共和国国家标准
GB/T8766—2013 代替GB/T8766—2002
单水氢氧化锂
Lithium hydroxide monohydrate
2014-08-01实施
2013-11-27发布
中华人民共和国国家质量监督检验检疫总局 发布
中国国家标准化管理委员会 GB/T 8766—2013
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准代替GB/T8766一2002《单水氢氧化锂》。本标准与GB/T8766一2002相比，主要技术变化
如下：
适用范围增加了以卤水为原料生产的单水氢氧化锂；降低了LiOH·HaO-1、LiOH·H2O-2两个牌号产品中Na+K杂质元素含量；一降低了产品中盐酸不溶物、水不溶物等杂质元素含量；每袋净重25kg士25g改为每袋净重20kg～1000kg；提高了产品中氯离子杂质元素含量。
一
本标准由全国有色金属标准化技术委员会（SAC/TC243)归口。 本标准起草单位：新疆昊鑫锂盐开发有限公司、江西赣锋锂业股份有限公司、四川天齐锂业股份有
限公司、四川省尼科国润新材料有限公司、海门容汇通用锂业有限公司、白银扎布耶锂业有限公司、陕西国能锂业有限公司。
本标准主要起草人：陈悦娣、闫春立、谢绍忠、金鹏、严显伟、李南平、彭秋华、龚志兴、李年生莫子瑛。
本标准所代替标准的历次版本发布情况为：
GB/T8766-1988GB/T8766--2002。
I GB/T8766—2013
单水氢氧化锂
1范围
本标准规定了单水氢氧化锂的要求、试验方法、检验规则及标志、包装、运输、贮存、质量证明书和合同（或订货单)内容。
本标准适用于以锂矿石或卤水为原料生产的单水氢氧化锂产品。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB190危险货物包装标志 GB/T191包装储运图示标志 GB/T6678一2003化工产品采样总则 GB/T11064（所有部分）碳酸锂、单水氢氧化锂、氯化锂化学分析方法
3要求
3.1产品分类
单水氢氧化锂产品按化学成分分为4个牌号：LiOH·HzO-T1、LiOH·HzO-T2、LiOH·HzO-1、 LiOH · H,O-2. 3.2 化学成分
单水氢氧化锂产品的化学成分应符合表1的规定。
表 1 化学成分（质量分数)/%
杂质含量，不大于
牌 号
LiOH含量，不小于 Na K Fe Ca CO,2- SO,2 CI 盐酸不溶物 水不溶物
56.5 0.002 0.001 0.0008 0.015 0.50 0.010 0.002 0.002 56.5 0.008 0.002 0.0008 0.020 0.55 0.015 0.005 0.003
0.003 0.005 0.010 0.010
LiOH· H,O-T1 LiOH · H,O-T2 LiOH - H,O-1 LiOH · H,O-2
0.0015 0.025 0.70 0.020 0.015 0.005 0.002 0 0.025 0.70 0.030 0.030 0.005
56.5 56.5
0.02 0.05
3.3外观质量
产品为白色结晶颗粒，具有流动性，无肉眼可见夹杂物。
I GB/T8766—2013
4试验方法
4.1产品的化学成分检验按GB/T11064的规定进行，水不溶物量的测定按附录A进行。 4.2 产品的外观质量检验采用目测检查。
5检验规则
5.1 检查和验收 5.1.1产品由供方质量监督部门进行检验，保证产品符合本标准（或订货合同）的规定，并填写产品质量证明书。 5.1.2需方应对收到的产品按本标准（或订货合同)的规定进行检验，如检验结果与本标准（或订货合同)的规定不符时，应在收到产品之日起三个月内向供方提出，由供需双方协商解决。如需仲裁，仲裁取样在需方共同进行。 5.2组批
单水氢氧化锂产品应成批提交验收，每批应由同一混合料组成。每批产品净重不大于20t。 5.3 检验项目
每批产品应进行化学成分和外观质量的检验。每批产品的质量一致性检验项目应符合表2的规定。
表2 产品质量一致性检验项目
检验类别逐批检验逐批检验
检验项目化学成分外观质量
取样位置袋的2/3处袋的2/3处
要求的章条号
试验方法章条号
4.1 附录A 4.2
3.2 3.3
5.4取样 5.4.1取样数量
按GB/T6678—2003中7.6的规定进行取样。 5.4.2取样方法
采用不锈钢管或硬聚氯乙烯取样器，取样管沿袋中心插至袋2/3处，所取样品混匀后用四分法缩分至约200g。 5.5 检验结果判定 5.5.1产品的化学成分检验结果不合格时，则从同一批产品中加倍取样，对不合格项目进行重复检验，如仍有一个检验结果不合格时，则判该批为不合格。 5.5.2产品的外观质量检验不合格时，则从同一批产品中加倍取样，对不合格项目进行重复检验，如仍有一个检验结果不合格时，则判该批为不合格。
2 GB/T8766—2013
6标志、包装、运输、贮存及质量证明书
6.1 标志
产品包装袋上应标明： a） 产品名称； b) 执行标准； c) 主含量； d) 批号； e) 净重、毛重； f) 供方名称； g) GB190中“腐蚀性物品”标志、GB/T191中怕湿”标志。
6.2包装
产品采用内衬塑料袋，外套塑料编织袋的包装方式，每袋净重20kg~1000kg 6.3运输
产品搬运时应防止包装袋破损，并注意防潮。 6.4贮存
产品应贮存在干燥、无酸腐蚀气氛处。贮存期不宜超过半年。 6.5 质量证明书
每批产品应附有质量证明书，其上注明： a) 供方名称、地址、电话及传真； b) 产品名称； c) 产品牌号； d) 产品批号； e) 净重和件数； f) 各项分析检验结果及检验部门印记； g) 检验日期。
7合同(或订货单）内容
本标准所列产品的合同(或订货单)内应包括下列内容： a) 产品名称； b) 等级或牌号； c) 净重和件数； d) 包装要求； e) 交货日期； f) 本标准编号； g) 合同（或订货单)编号； h) 其他。
3 GB/T8766—2013
附录A （规范性附录）
单水氢氧化锂水不溶物化学分析方法
A.1范围
本方法规定了单水氢氧化锂水不溶物量的测定方法。 本方法适用于单水氢氧化锂中水不溶物量的测定，测定范围为0.002%～0.1%
A.2 方法提要
试料用沸水溶解、冷却、过滤，将不溶物烘干后称重。
A.3 3试剂
二次去离子水。
A.4试样
单水氢氧化锂试样应装于塑料器皿中，真空密封贮存。
A.5 仪器、设备
天平、烘箱、4号玻璃砂板漏斗。
A.6 分析步骤
A.6.1试料
称取20g试样，精确至0.0001g。 A.6.2测定次数
独立地进行两次测定，取其平均值。 A.6.3测定 A.6.3.1将试料（A.6.1)置于600mL的塑料烧杯中，加人400mL沸水，用塑料棒搅拌5min，至试样完全溶解，冷却至室温。 A.6.3.2 2用已恒量的4号砂板漏斗过滤溶液（A.6.3.1），以热水洗涤烧杯3～4次，洗液置于漏斗中过滤，以热水洗涤滤渣7～8次，弃滤液，将玻璃砂板漏斗连同滤渣置于105℃～110℃的烘箱中烘至恒量。
4 GB/T 8766—2013
A.7 分析结果的计算
水不溶物的质量分数按式（A.1)计算：
mim2 X 100%
水不溶物=
....(A.1)
mo
式中： m1 玻璃砂板漏斗和不溶物的质量，单位为克（g）； m2 玻璃砂板漏斗的质量，单位为克（g）； mo 试料的质量，单位为克（g）。 所得结果应表示到小数点后三位，小于或等于0.01%时表示到小数点后四位。
A.8 允许差
实验室之间分析结果的差值应不大于表A.1所列允许差。
表A.1
%
水不溶物的含量 0.0020~0.0100 >0.010~0.050 >0.050~0.100
允许差 0.001 5 0.002 0.010
5 中华人民共和 中国
国家标准单水氢氧化锂 GB/T 8766—2013
?
中国标准出版社出版发行北京市朝阳区和平里西街甲2号(100013) 北京市西城区兰里河北街16号（100045）
网址www.spc.net.cn
总编室：（010)64275323 发行中心：(010)51780235
读者服务部：(010)68523946 中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本880×1230 1/16 印张0.75 字数12千字 2014年4月第一版 2014年4月第一次印刷
*
书号：155066·1-48216定价 16.00元
如有印装差错 由本社发行中心调换
版权专有侵权必究举报电话：(010)68510107
GB/T 8766-2013
打印日期：2014年5月9F009A
