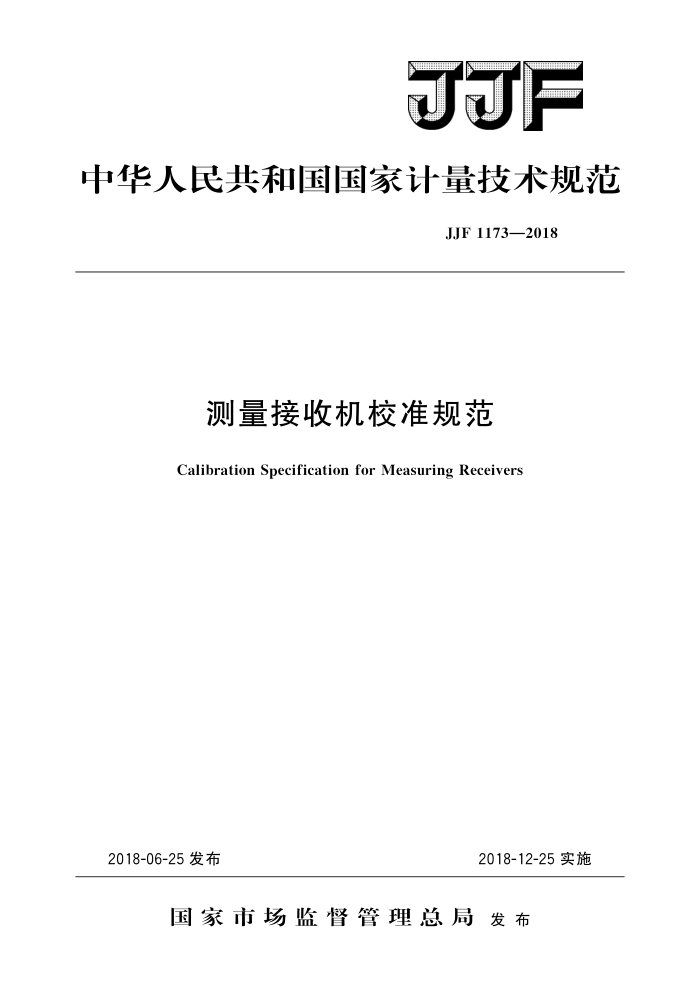

JJF
中华人民共和国国家计量技术规范
JJF 1173—2018
测量接收机校准规范
Calibration Specification for Measuring Receivers
2018-06-25发布
2018-12-25实施
国家市场监督管理总局发布 JJF1173—2018
测量接收机校准规范 Calibration Specificationfor
JJF 1173—2018 代替JJF1173—2007
Measuring Receivers
归口单位：全国无线电计量技术委员会
主要起草单位：中国航天科工集团二院203所
中国计量科学研究院
参加起草单位：北京航天飞控中心
本规范委托全国无线电计量技术委员会负责解释 JJF1173—2018
本规范主要起草人：
李文意（中国航天科工集团二院203所）武卫平（中国航天科工集团二院203所）何昭 （中国计量科学研究院)
参加起草人：
吴远伍（中国航天科工集团二院203所）张亦弛（中国计量科学研究院）李红军（北京航天飞控中心）韩 寺蕊（中国航天科工集团二院203所） JJF1173—2018
目 录
引言 1
(Ⅱ) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (3) (3) (4) (4) (4) (4) (6) (8) (10) (11) (12) (15) (18) (31)
范围 2 概述· 3 计量特性 3.1输出参考频率.· 3.2 频率测量· 3.3 调谐电平.. 3.4 调频、调相， 3.5 调幅 4 校准条件 4. 1 环境条件 4.2 测量标准及其他设备 5校准项目和校准方法…. 5. 1 校准项目· 5.2 外观及工作正常性检查 5.3 输出参考频率 5. 4 频率测量·· 5.5 调谐电平…. 5.6 调频、调相 5. 7 调幅·
校准结果表达复校时间间隔·
6 7
附录A原始记录格式附录 B 校准证书内页格式附录 C 不确定度评定示例附录D 贝塞尔函数零值法调频频偏
I JJF1173—2018
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》编写，相关术语及测量不确定度评定遵循JJF1001一2011《通用计量术语及定义》和JJF1059.1一2012《测量不确定度评定与表示》两个文件。
本规范是对JJF1173一2007《测量接收机校准规范》的修订。相对于原规范，本规范主要技术变化如下：
1）将载波频率范围扩展为100kHz～50GHz，调频频偏量扩展到500kHz，提高了计量性能要求；校准项目增加输出参考频率、频率测量；调幅度校准增加衰减器校准法；
2）删除功率校准、调频频响和调幅频响校准。 本规范历次版本发布情况：
-JJF1173—2007。
II JJF1173—2018
测量接收机校准规范
1范围
本规范适用于频率范围在100kHz～50GHz的测量接收机的校准。
2概述
测量接收机是用来测量微弱信号的仪器，本规范涉及的测量接收机主要用于射频微波信号发生器（具有模拟调制功能）和衰减器的测量，主要由频率、调谐电平和调制度测量等功能模块组成，具有频率、调谐电平、调幅度、调频频偏及解调失真等多项参数的测量功能，
3计量特性
3.1 输出参考频率
10MHz，最大允许误差：±1×10-9。 3.2频率测量
a）频率测量范围：100kHz～50GHz； b）最大允许误差：±（1×10-6～1×10-9）。
3.3调谐电平
a）调谐电平范围： -120dB0dB（100kHz26.5GHz); -110dB~0dB（26.5GHz~50GHz); b）最大允许误差：士（0.02dB～0.3dB）。
3.4调频、调相
a）调频频偏测量范围：0kHz～500kHz；最大允许误差：士（1%1.5%）； b）调相相偏测量范围：0～500rad；最大允许误差：士（1%～4%）； c）解调失真：≤0.3%； d）剩余调频：≤1Hz（有效值）； e）调幅抑制：≤10Hz。
3.5调幅
a）调幅度测量范围：5%～99%； b）相对最大允许误差：士（0.5%～1.5%）； c）解调失真：≤0.3%； d）剩余调幅：≤0.01%（有效值）； e）调频抑制：≤0.2%。 注：以上技术指标不作合格性判定，仅提供参考。
I JJF1173—2018
4校准条件
4.1环境条件
a）环境温度：23℃±5℃； b）相对湿度：≤80%； c）供电电源：电压（220V士11V），频率（50Hz士1Hz）； d）其他：周围无影响校准正常工作的机械振动和电磁干扰
4.2测量标准及其他设备 4.2.1参考频标
频率范围：10MHz; 最大允许误差：士1×10-10。
4.2.2频率计（含外时基）
频率范围：100kHz～50GHz 最大允许误差：士1×10-10。
4.2.3衰减器
频率范围：100kHz～50GHz；衰减量：0dB~60dB；衰减不确定度：0.01dB～0.10dB（k=2）。
4.2.4信号发生器
频率范围：100kHz～50GHz 输出幅度：一120dBm~20dBm；幅度稳定度：<0.01dB/10min（10dBm~0dBm）；调频频偏：0kHz～500kHz；调幅度：5%~99%。
4.2.5标准调制信号发生器
输入载波频率：100kHz～50GHz；调制频率：10Hz～200kHz；调频频偏：0kHz～500kHz；调频不确定度：0.2%~0.5%（k=2）；调幅度：5%~99%；调幅不确定度：0.15%～0.5%（k=2）；解调失真：≤0.1%。
4.2.6调幅调频测试源
剩余调频：≤1Hz（有效值）；剩余调幅：≤0.01%；调频失真：≤0.025%。
4.2.7频谱分析仪
频率范围：10Hz～50GHz；
2 JJF1173—2018
分辨带宽：1Hz～10MHz；边带噪声：<一80dBc/Hz（偏离中心频率100Hz～1MHz）；平均噪声电平：<一100dBm/Hz；显示刻度最大允许误差：土0.1dB/10dB，90dB时累计小于0.6dB。
4.2.8低频信号发生器（含外时基输人端口）
频率范围：10Hz～10MHz; 电压范围：10mV~10V；电压最大允许误差：士0.05%；幅度分辨力：0.1%；幅度稳定性：<0.1%/10min；失真度：≤0.05%。
4.2.9失真分析仪
频率范围：10Hz～200kHz；失真度范围：0.01%~30%；失真最大允许误差：士（1dB～2dB）；输电压范围：50mV~100V。
4.2.10隔离衰减器（2个）
频率范围：100kHz～50GHz；衰减量：≥6dB；驻波比：1.05～1.2。
4.2.11功分器
频率范围：100kHz～50GHz；驻波比：≤1.5。
5 校准项目和校准方法
5. 1 校准项目
测量接收机校准项目见表1。
表1测量接收机校准项目表
序号 1 2 3 4
条款 5. 2 5. 3 5. 4 5. 5 5. 6.1 5.6.2 5.6.3
校准项目名称外观及工作正常性检查
输出参考频率频率测量调谐电平
调频频偏调相相偏解调失真
1 2 3
调频、调相
5
3
