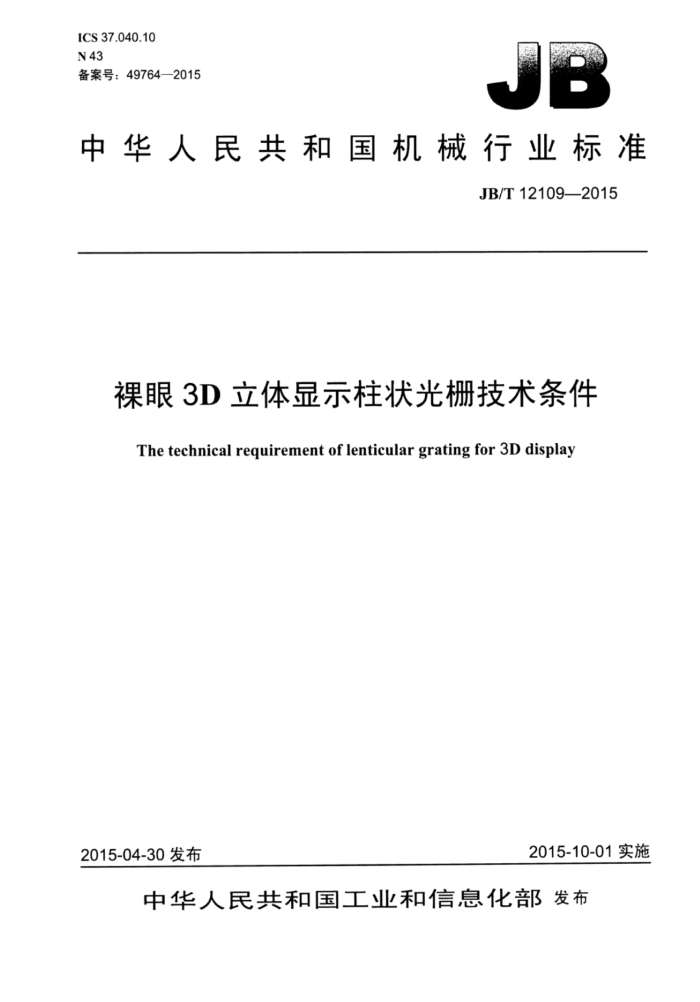

ICS37.040.10 N43 备案号：49764—2015
中华人民共和国机械行业标准
JB/T12109—2015
裸眼3D立体显示柱状光栅技术条件
The technical requirement of lenticular grating for 3D display
2015-10-01实施
2015-04-30发布
中华人民共和国工业和信息化部发布 JB/T12109—2015
目 次
前言引言.. 1范围. 2规范性引用文件 3术语和定义. 4产品结构、尺小 4..结构.. 4..2尺.. 4..3弯曲.. 5技术要求.. 5.1 材料透过率 5.2 外观... 5.3 全光线透过率 5..4背层雾度 5.5环境要求.. 6试验方法 6.1J 尺. 6.2 材料透过率 6.3 外观.. 6.4 全光线透过率和背层雾度 6.5 环境要求 7标志、包装、运输、贮存 7.1标志.. 7.2包装.. 7.3运输、贮存附录A（规范性附录） 使用建议
1 .III
2
.
X JB/T12109—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由机械工业电影和电教机械标准化技术委员会（CMIF/TC4）归口。 本标准起草单位：成都菲斯特科技有限公司、广州美视品莹银鼎有限公司、四川宜宾普什集团3D
有限公司、莱州市星光银幕有限公司、秦皇岛视听机械研究所。
本标准主要起草人：吴庆富、张益民、梁思建、邓荣武、林刚、熊建。 本标准为首次发布。
II JB/T12109—2015
引言
近年来数字高清3D立体显示已经成为人们追逐的对象，3D立体显示令人称奇的二维立体画面充分展示了显示设备技术创新的魔力，特别是裸眼3D显示/电视，已经成为新一代的显示/电视设备。
3D立体显示用的柱状光栅透镜（屏幕）是在电视机屏上增加的一种柱状光栅透镜式的屏幕，可以实现裸眼观看立体电视，是在平板电视/显示的基础上发展起来的战略性新兴产业中的新产品，可以在不戴眼镜的情况下看到图像清晰、画面更加亮丽的3D视频效果，是实现裸眼3D立体显示的关键光学显示功能材料之一。
II JB/T12109—2015
裸眼3D立体显示柱状光栅技术条件
1范围
本标准规定了反射和透射放映用3D显示柱状光栅透镜（屏幕）（以下简称透镜）的术语和定义。 产品结构、尺小、技术要求、试验方法、标志、包装、运输、贮存以及使用建议。
本标准适用于各类投影、视频放映以及电视机用3D屏幕和3D柱状透镜，不适用于二维显示用屏幕。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的了用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2410一2008透明塑料透光率和雾度的测定 GB/T25480仪器仪表运输处存基本环境条件及试验方法
3术语和定义
下列术语和定义适用于本文件。
3.1
3D显示3Ddisplay 采用光学等多种技术手段产生立体效果。
3.2
裸眼3D显示器nakedeye3Ddisplay 利用人两眼具有视差的特性，在不需要任何辅助设备（如3D眼镜。头盔等）的情况下，即可获得
具有空间、深度的逼真立体形象的显示设备。 3.3
光栅raster 可以对光线传播的路径进行一定方式的控制，主要有狭缝光栅和柱状光栅两种。
3.4
桂状光栅 fcylindrical raster 文称柱透镜光栅，由多条形状与尺丁完全相同的柱状透镜平行排列而成的光栅透镜。一面是平面
另一面是周期起伏的圆柱状的山面，由高透明的光学高分子材料制成，采用高透过率的透明材料制造，可实现高亮度的3D显示。 3.5
透过率 transmittance 在入射光通量白被照面或介质入射面至另外一面离开的过程中，投射并透过物体的辐射能与投射到
物体上的总辐射能之比。 3.6
条纹streak 制造过程中产生的条纹状缺陷。
1 JB/T12109—2015
3.7
雾度haze 透明材料的透明度因光散射而下降的百分数。 透过试样而偏离入射光线的散射光通量与透射光通量之比，用百分数表示（GB/T2410一2008规定
仅把偏离入射光方向2.5°以上散射光通量用于计算雾度）。 3.8
节距pitch 光栅透镜微细结构两相邻的槽顶或槽根之间的距离。
3.9
弯曲bending 镜片横向变形大小的物理量。
3.10
齿形形状 pattern 光栅微细结构的断面形状。
3.11
色度chromaticity 用来评价色质刺激，其值由色度坐标或主波长（或补色波长）和纯度确定。色度是不包括亮度在内
的颜色的性质，它反映的是颜色的色调和饱和度。 3.12
热变形温度heatdeflectiontemperature 表达被测物的受热与变形之问关系的参数。热变形温度的测试是记录在规定负荷和形变量下的温
度，是耐热性能优劣的一种量度。
4产品结构、尺寸
4.1结构
透镜断面为一种圆柱状结构，如图1所示。圆柱状结构的圆弧R以及节距依据显示器的分辨率通过光学设计得出。
工作面
O1~E0
BL
-
LR
B2
图1
4.2 尺寸
透镜各规格3D显示面积尺寸见表1。透镜对角线尺寸差：1[1-l21≤9mm，如图2所示。
2 JB/T12109—2015
5.2外观
透镜的外观良好，无明显缺陷，没有影响画质的问题，如柱状光栅的工作面无粗糙程度不均匀、凹凸、弯山等缺陷。 5.3全光线透过率
全光线透过率为10%土3%。 5.4背层雾度
背层雾度为20%土5%。 5.5环境要求
产品的热变形温度，低温、高温及湿度测试要求按表2方法进行试验，应无异常，外观、光学特性无变化。
表2
测试方法
测试项日热变形温度
温度：85℃，测试时间：500h 温度：-30℃，测试时间：500h
低温高温及湿度
温度：65℃，湿度85%
6试验方法 6.1尺寸 6.1.1 用卷尺对透镜的外形尺寸、对角线尺寸进行测量。 6.1.2弯曲按如下方法进行测量：
如图3所示，先将透镜的宽边设置2个总挂点a点和b点（2个悬挂点之问的距离是该边宽度W的 1/3），将透镜自由总抹，然后把透镜紧靠一平面，用直尺（或卷尺）测量透镜离直线最远处到平面的距离D，按公式（1）计算出弯山。
d
弯山 X100%
(1)
W
式中：
透镜离直线最远处到平面的距离，单位为毫米（mm）； w一透镜宽边的宽度，单位为毫米（mm）。
d
6.2材料透过率
采购时查验对树脂材料透过率的检验报告。 6.3外观 6.3.1透镜的区域划分
透镜的区域按图4所示划分。 6.3.2 2外观检查
在环境光为500x以上的地方，目测有无使透镜画质受影响的凹凸、污染、瑕疵、碎片、弯山等缺陷。
