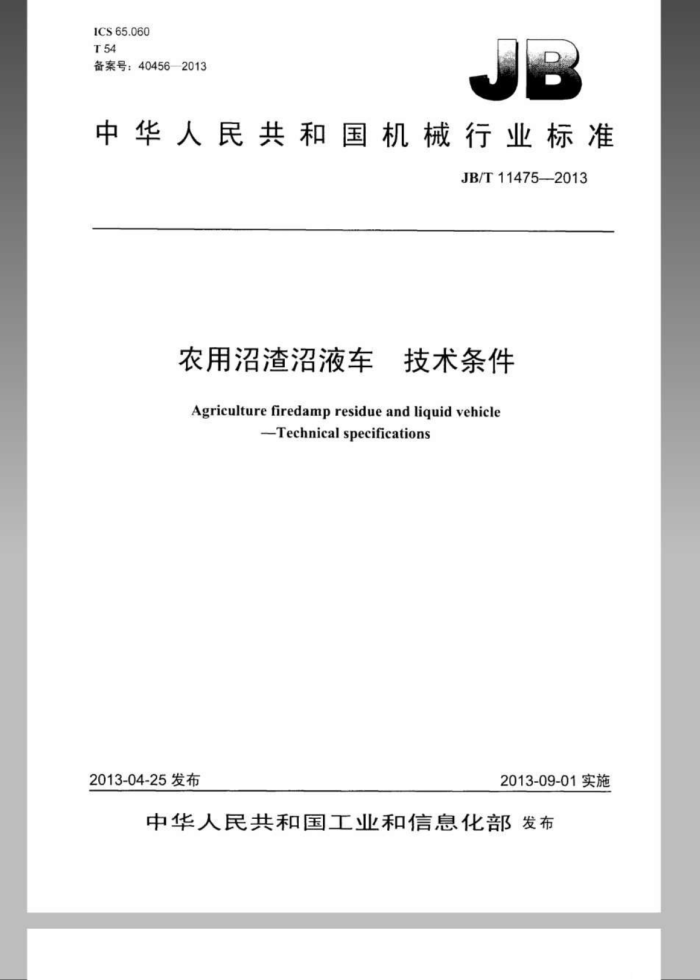

ICS65.060 T 54 备案号：40456-2013
中华人民共和国机械行业标准
JB/T11475--2013
农用沼渣沼液车 技术条件 Agriculture firedamp residue and liquid vehicle
-Technical specifications
2013-04-25发布
2013-09-01实施
中华人民共和国工业和信息化部发布 JB/T114752013
目 次
前产 1范用. 2规范性引用文件 35 术语和定义
.11
要求...
4
4.1 一般要求 4.2安全要求和措施 4.3 使用信息 4.4适用性能要求 4.5专用装置性能要求 4.6环保要求 4.7可靠性 5试验方法 5.1试验条件和试验样车 5.2通用性能试验， 5.3专用性能试验， 6检验规则 6.1检验分类 .2出厂检验 6.3型式检验品 7交付 8运输和贴存。 附录A（规范性附录）故障分类和统计 A.I故障分类. A.2故障统计原则 A.3当量故障次数图工作业噪声测量点位置示意图表1沼湾车基本参数表2专用检验项目及其分类，表A.1沼渣车故障分类
O JB/T114752013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出本标准由全国低速汽车标准化技术委员会SAC/TC234）财口。 本标准负责起草单位：山东时风（集4）有限责任公司、中国农业机械化科学研究院。 本标准参加起草单位：河南奔马股份有限公司、山东五征集团有限公司、广西钦州力顺机械有限公
司、山东双力车辆有限公司、杭州杭挂机电有限公司。
本标准主要起草人：张威胜、吕树盛、关朋、陈戈、林连华、唐喜林、王侠民、罗延、宫增民、王亚飞。
本标准为首次发布。
II JB/T114752013
农用沼渣沼液车技术条件
1范围
本标准规定了农用沼渣液车的术语和定义，技术要求，试验方法，检验规则，交付、标志，运输和此存。
本标准适用于农用沼法沼液车（以下简称沼渣车）
2规范性引用文件
下列文件对了本文件的应用是必不可少的，凡是注日期的引用文件，仅注日期的版本适用」本文件。 凡是不注日期的用文件，其最新版本（包括所有的修改单）适用了本文件
GB7258 机动车安全运行技术条件 GB183202008三轮汽车和低速货车安全技术要求 GB18321 衣用运输车噪声限值 GB18322 农用运输车自由加速烟度排放限值及量方法 GB/T19122 农用运输车操级件指示器及信号装置符号 GB19756 三轮汽车和低速货车用柴汕机排气污染物排放限值及测量方法（中国工，Ⅱ阶段） GB19757 三轮汽车和低速货车加速行驶车外噪声限值及测量方法（中国工Ⅱ阶段） GB21377 三轮汽车燃料消耗量限值及测量方法 GB21378 低货车燃料消耗量限值及测量方法 GB/T23917 低速货车试验力法 GB/T23922 三轮汽车和低货车 标牌 GB/T23931 三轮汽车试验万法
GB24943 三轮汽车和低速货车用安全标志 GB/T24944—2010 低速货车 通用技术条件 GB/T24945 2010 三轮汽车 通用技术条件 JB/T6712 拖拉机外观质量要求 JB/T7736 低速货车 可靠性考核评定方法 JB/T9832.2 农林拖拉机及机具漆膜附着性能测定方法压切法 JB/T50096 三轮衣用运输车可靠性考核评定方法
3术语和定义
下列术语和定义适用于本文件。
3.1
沼渣沼液车firedampresidue and liquid vehicles 用于抽排沼气残液及残冷的低速汽车。
3.2
罐体总容积 total capacity of tank
1 JB/T11475-2013
靠体装满时的最大盛载量。
3.3
罐体有效容积effective capacityoftank 靠体允许的最大装载容积。
3.4
抽吸深度suctiondepth 从正带作业的沼渣车所在水平面到沼气池液面的垂直距离。
3.5
系统最大真空度maximum wacuumdegreeofsystem 罐体内能产生的最大真空度（压力值）
3.6
作业循环operation cycle 沼渣车进行一次抽排作业进行的操作，包括：真空抽吸装置开始工作一工作介质被抽至罐内一至罐
体有效容积一停正真空抽气装置一打开排污阀一靠体排尽工作介质。 3.7
抽吸时间 suction time 从打开沼渣车阀门至沼渣沿液装满罐体内有效容积所需的时问。
3.8
排空时间emptying time 从打开涩渣车阀门至罐体内沼液沼渣排空所需的时间。
4要求
4.1一般要求 4.1.1沼渣车应符合本标准的规定，并按照经规定程序批准的图样和技术文件制造， 4.1.2所有零部件及配附件应符合有关标准的规定，并须经检验合格后方可装配。 4.1.3沼车的基本参数应符合表1规定。
表1沼渣车基本参数
基本参数
序号 1 璀体有效容机！ 2 抽吸（排帘）时间 3 抽吸深度 4 系统最大真空度 4.1.4 沼渣车涂漆、锻件、焊接件、金属镀层等外观质量应符合JB6712的规定。 4.1.5 超潜车技术要求应符合GB/T24944-2010中3.1和GB/T24945-2010中3.1的规定。 4.2 安全要求和措施 4.2.1 沼洽车的安全要求应符合GB18320-2008中第4章的规定。 4.2.2 治渣车车身反光标志应符合GB7258的规定。 2
名称
单位
颜定装载质量≤1000kg
额定装载质量>1000kg
m min m kPa
1 <3 >2 ≤35
>1 <5 ≥4 ≤30 JB/T114752013
4.3使用信息 4.3.1沼活车的使用信息符合GB18320-2008中第6的规定： 4.3.2 产品标牌应符合GB23922的规定 4.3.3 沼冷车的安全标志成符合GB24943的规定。 4.4i 通用性能要求 4.4.1 沿清车的外席尺小、最大设订总质量应符合GB183202008中4.11的规定 4.4.2沼咨车的通用性能要求应符合GB/T24944-2010中3.4和GB/T24945-2010中3.4的规定。 4.4.3沼渣车的燃油经济性要求成满足GB21377和GB21378的限值规定。 4.5专用装置性能要求 4.5.1安全装直 4.5.1.1 潜渣车成安装水位显示装置，如需要可安装水位达到规定高度时的报警装置。 4.5.1.2 沼洽车应设置安全润，开启出力大」或等厂80kPa 4.5.1.3 沼潜车应设置防杂，防污保险装置。 4.5.2蕾体 4.5.2.1罐体焊缝应均勾、苹整，无裂纹、夹潜、气孔。咬边、烧穿或未焊透现象 4.5.2.2赠体表面应平整，无明靠凸凹不平现象。踏体表面的纵向直线度误差不应大4/1000，全长的纵向直线度误差不应大8/1000元 4.5.2.3靠体内成设置防波板，保证添车在承受就体内所装介质的冲出和振动情况下能稳定行驶。 4.5.2.4罐体内表面应进行防腐蚀处理， 4.5.2.5 辅体应设置便于对罐体内部进行清洗和修理的检修孔（或人孔山）。 4.5.2.6 5罐体各盖板成密封严实，光漏气，漏水和泄漏其他污染物的现象。 4.5.3 吸排系统 4.5.3.1 抽吸真空装置应能满负荷持续运转，无异响，泵体表面最大温升不得超过50℃。 4.5.3.2 抽吸真空装置应能满足吸排性能，抽吸时问和排空时问应符合表1的规定 4.5.3.3 吸排应畅通、操轻便可靠。 4.5.3.4 吸排系统在真空度为50kPa时，20min后真空度下降应大于或等于10kPa。 4.5.3.5 吸排系统应能承受80kPa压力：保持5min不得有渗漏现象。 4.5.4取力传动机构 4.5.4.1取力传动应设置离合装置，离合装置应挂挡轻便：定位可靠，不得出现自动脱挡或挂挡卡满现象， 4.5.4.2 取力传动速比保证真空泵在额定工作转速时发动机处丁经济转速范围。 4.5.5操纵机构 4.5.5.1操纵机构应具有足够的强度和刚度，操纵成灵活、准确、可靠、平稳。 4.5.5.2除作用非常明确的外，应在操纵机构上或其附近用耐久性标志明确标明其功能、操作方向等 4.5.5.3 标志用操作符号应与背最有明显的色差，并符合GBT19122的规定。 4.5.5.4 操绒机构的其他要求应符合GB18320-2008的规定。
3 JB/T114752013
4.6 环保要求 4.6.1沼渣车的加速行驶车外噪声应符合GB19757的规定 4.6.2沼渣车驾驶员上作位置处噪声应符合GB1832I的规定。 4.6.3沼洽车作业噪声限值不成超过88dB 4.6.4沼沿车白由加速排气烟度应符合GB18322的规定。 4.6.5沼浴车排气污染物排放限值应符合GB19756的规定。 4.7可靠性 4.7.1浴车行驶可靠性成符合GB/T24944—2010+3.6和GB/T24945—201043.6的规定 4.7.2专用装置应进行1000次可靠性作业循环。首次故障前作业时问不少了600次作业循环时问，平均无故障作业次数不少！200次，可靠度不小」80% 4.7.3可靠性试验后车辆的制动性能和环境污染值应符合相关标准要求。
5试验方法
5.1 试验条件和试验样车
试验条件和试验样车的磨合等应按GB/T23917和GBT23931的规定。满载时，罐内装载清洁水。 5.2通用性能试验 5.2.1吸排车的技术和通用性能要求按照GB/T23917和GB/T23931的规定进行。 5.2.2漏汕的检查在吸排车连续行驶距离不小10km，停车5min后，在发动机运转及停车时，观察发动机、变速器、驱动桥、转向器等部位均不得有明显渗漏现象。 5.2.3吸排车和罐体外观质量用目测法检查：漆膜附着性能按JBT9832.2的规定进行。 5.2.4吸排车的安全要求的判定按照GB18320-2008中第5章的规定进行。 5.2.5吸排车行驶可靠性试验按照JBT50096和JB/T7736的规定进行。 5.2.6吸排车燃料消耗量试验按照GB21377和GB21378的规定进行。 5.2.7 其他项目采用目测或其他常规方法进行。 5.3专用性能试验 5.3.1 主体的有效容积
a）在地秤上（轴重台）称出加水前吸排车的质量： b）向罐内加注清洁水至落流管溢流：称出加水后吸排车的质量，按公式（1）计算罐体的有效容积。
Vmp-m.
C13
P
式出：一水罐有效容积，单位为立方米（m）： P一水的密度，单位为于克每立方米（kg/m）
mp—水端加水后吸排车的质最，单位为干克（kg）： ma 一水罐加水前吸排车的质量，单位为千克（kg）。 5.3.2作业噪声试验
沼渣车置丁平坦，空甲的场地，在以被测车辆为中心，半径25m范围内不应有大的反射物，背景
4 JB/T11475-2013
噪声减比所测工作噪声至少低10dB（A）招潜车按额定1况进行抽吸件业，用声级计“A”频率计权特性和“F”时间计权特性，测量点位置见图，读取抽吸作业时声级计表头的最大读数，4、B两点各测量两次，每点的测量结果之差应不大2dB（A）
B+
一
WSZ
韩向中心镜
SL
本8两测位点亿置离电高度为12m
Z轴距1
图1作业噪声测量点位置示意图
5.3.3抽吸时间的测量
试验介质为清洁水，试验时将真空系转速控制在额定转速，抽吸时问从扳动闻门起，至罐内液面高度达到设计规定的最大值止。以秒表计时，测量二次，取共平均值。 5.3.4作业时真空泵温升测量
抽吸介质为清洁水，将真空泵转速控制在额定转速，以点温计测量连续抽排一请时真空东外壳表面温升，点温计最小刺度不大丁IC. 5.3.5吸排系统渗漏试验
罐体所有焊缝和连接出封部位均涂以肥皂水液，利用本车真空策或试验设备用真空系向罐内输送压缩空气，在系统压力达到80kPa（表卡）后保5min检查是否有泡沫或合抱现象： 5.3.6吸排系统气密封性能
在端体检修孔，排液口关闭和吸液口密封的情况下，利用本机真空东或试验设备用真空泵，使系统及罐体内真空度达到50kPa，保持20min观察真空表的读数。 5.3.7系统最大真空度测量
排尽罐内存水，关闭罐体检修孔和排液口，使吸排管口密封。将真空泵转速控制在额定转速，观察真空表指示的最大真空度读数。真空表最小刻度为0.5kPa，保持稳定指示时问不少于2min，观察真空表指示的最大真空度读数（读取指针抖动范用的中值）。 5.3.8抽吸深度试验
试验场地应平坦，坚实，坡度小于1%，抽吸介质为清洁水。水池应有足够大的容积，试验过程中液面高度变化不超过50mm：水面与治清车停放面的乎直距离为沼洁车抽吸深度的设计值。试验开始后，将真空束转速控制在额定转速，抽至罐体有效窄积。
5
