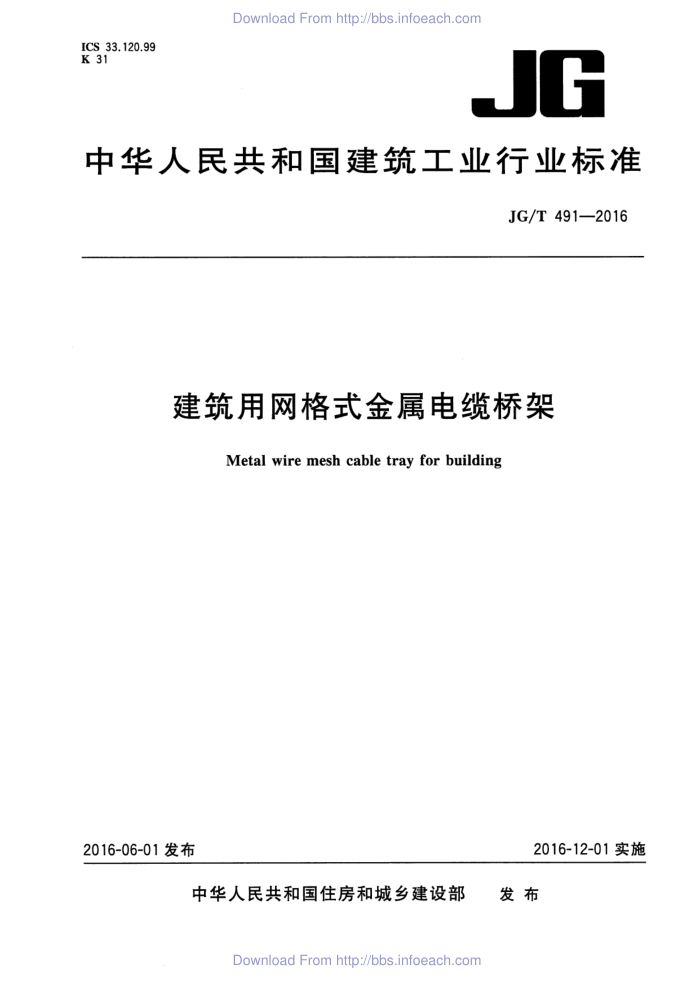

中华人民共和国建筑工业行业标准
JG/T 491—2016
建筑用网格式金属电缆桥架
Metal wire mesh cable tray for building
2016-12-01实施
2016-06-01发布
发布
中华人民共和国住房和城乡建设部
Download From http:/bbs.infoeach.com DownloadFromhttp://bbs.infoeach.com
JG/T491—2016
目 次
前言 A
范围 2 规范性引用文件 3 术语和定义
分类和代号 5 材料 6 要求 1 试验方法 8 检验规则·
4
10
标志、包装、运输和贮存. 附录A（规范性附录）网格式金属电缆托盘直线段的制造精度要求和测量方法 . 附录B（资料性附录） 腐蚀环境的划分及不同环境下的使用选择附录C（规范性附录） 焊接点拉力试验. 附录D（规范性附录） 在安全工作载荷试验时施加均布载荷的方法附录E（规范性附录） 允许变形说明的示例
9
11
12 14 15 16 18
.+
DownloadFromhttp://bbs.infoeach.com Download From http:/bbs.infoeach.com
JG/T 491—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑电气标准化技术委员会归口。 本标准负责起草单位：罗格朗低压电器（无锡）有限公司。 本标准参加起草单位：中国建筑设计院有限公司、中国建筑科学研究院。 本标准主要起草人：高杰、马超群、杨桃锋、潘立新、强莹洁、张青、黄际超、宋鸿馨。
I
DownloadFromhttp://bbs.infoeach.com DownloadFrom http://bbs.infoeach.com
JG/T491—2016
建筑用网格式金属电缆桥架
1范围
本标准规定了建筑用网格式金属电缆桥架术语和定义、分类和代号、材料、要求、试验方法、检验规则、标志、包装、运输和贮存等要求。
本标准适用于民用与工业建筑室内外的网格式金属电缆桥架。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注目期的引用文件，其最新版本（包括所有的修改单）适用于本文件，
GB/T228.1金属材料拉伸试验第1部分：室温试验方法 GB/T699优质碳素结构钢 GB/T 2518 连续热镀锌钢板及钢带 GB/T 9799 金属及其他无机覆盖层钢铁上经过处理的锌电镀层 GB/T10125 人造气氛腐蚀试验盐雾试验 GB/T13384 机电产品包装通用技术条件 GB/T13912 金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法 GB/T18684 锌铬涂层技术条件 GB/T 20878 不锈钢和耐热钢牌号及化学成分 GB/T21762 电缆管理电缆托盘系统和电缆梯架系统
3术语和定义
下列术语和定义适用于本文件。
3.1
网格式金属电缆桥架（WM）metalwiremeshcabletray 由网格式金属电缆托盘直线段及连接件连接组成的组件。
3.2
网格式金属电缆托盘直线段metalwiremeshcabletraylength 由金属网格整体折弯加工成型的一个底面和两个侧面组成的用于承载电缆的槽形部件。
3.3
金属网格 metal wire mesh grating 由横向与纵向钢丝以一定的间距按正交形式组合，通过焊接形成的平面式构件。
3.4
连接件 connectingdevice 用于网格式金属电缆托盘直线段之间的端头处连接，以构成连续刚性结构系统所必须的配件。
1
Download Fromhttp://bbs.infoeach.com DownloadFromhttp://bbs.infoeach.com
JG/T 491—2016
3.5
安全工作载荷（SWL）safeworkingload 在正常使用中可安全施加的最大载荷。
3.6
均布载荷（UDL) uniformlydistributed load 均匀地施加到给定区域的载荷。
3.7
跨距span 两个相邻支撑件中心之间的距离。
3.8
载荷加载块loaddistributionplate 为了试验目的在试样上施加点载荷的工具。
3.9
跨距中部偏差 themidspandeflection 水平安装时，处于跨距中部的靠近桥架侧面两个测量点的偏差值的算术平均值。
3.10
横向偏差 transversedeflection 水平安装时，忽略纵向偏差沿桥架底面宽度方向的垂直偏差。
3.11
应力速率 stressrate 单位时间应力的增加。
4分类和代号
4.1分类 4.1.1 按材质及防腐层处理方式分
网格式金属电缆桥架的材质及防腐层处理方式的分类和代号应符合表1规定。
表1网格式金属电缆桥架的材质及防腐层处理方式的分类和代号
碳钢
不锈钢
材质及防腐层处理方式
连续热镀锌 电镀锌 热镀锌 锌铬涂层 022Cr19Ni10 022Cr17Ni12Mo2
316L
代号
DC
GS
EZ
GC
304L
4.1.2 按网格式金属电缆托盘直线段的规格分
网格式金属电缆托盘直线段的常用规格应符合表2规定。
2
