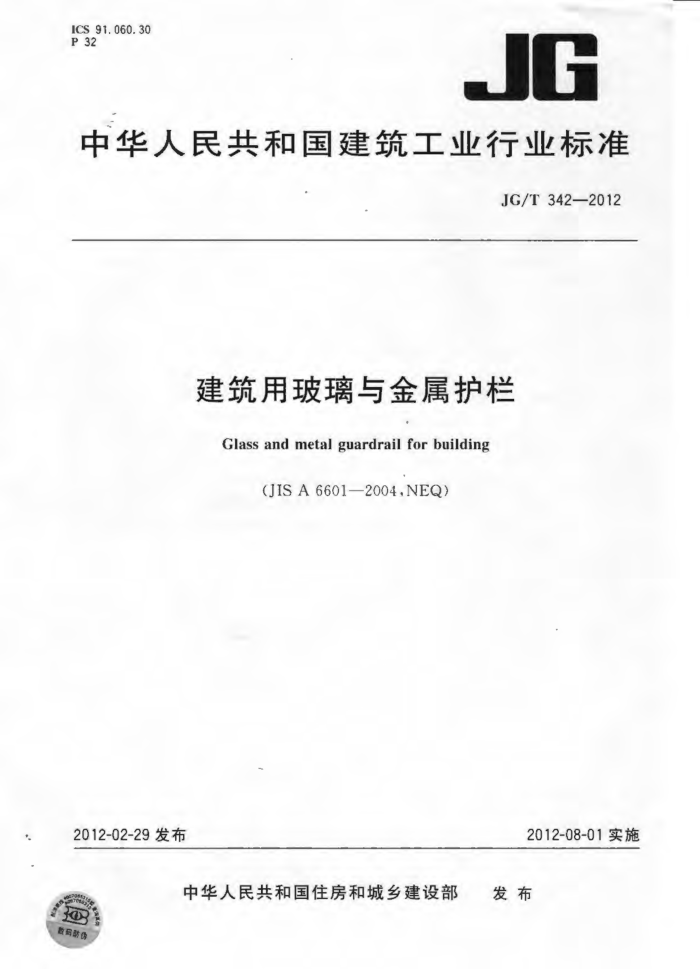

ICS 91. 060. 30 P 32
JG
中华人民共和国建筑工业行业标准
JG/T 342—2012
建筑用玻璃与金属护栏
Glass and metal guardrail for building
(JIS A 6601-2004,NEQ)
2012-08-01实施
2012-02-29发布
中华人民共和国住房和城乡建设部 发布
商数码防你 JG/T342—2012
建筑用玻璃与金属护栏
1范围
本标准规定了建筑用玻璃与金属护栏的术语和定义、分类和标记、材料、要求、试验方法、检验规则、 标志、包装、运输和贮存。
本标准适用于由金属栏杆和金属或玻璃材料栏板所组成的民用建筑防护用护栏。 本标准不适用于非金属栏杆结构的护栏
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用水件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 699 焦质碳系结构钢 GB/T 700 碳素信构钢 GB/T159 低合金高强 GB 5237.
合金建筑型合金建筑合金建筑章合金建筑
部分 氧化
GB5237 GB 5237 GB 5237 GB 5237. 铭 合金建筑型 GB/T928 108色漆利 GB/T1132 金属覆盖屋 GB/T13912 金覆盖
涂漆型喷涂漆喷
3部分 4部分
分：
X
划格验en
68：2904)
及低房法（CB/T3912—2002，
站
ISO1461:1999,M D
GB/T14155 境门款重物体撞击试验（GB/T14155—2008，ISO827：198家IDT）
工业产品保证文件总则
GB/T14436 GB15763.3—2009 处镜用安主破璃第3部分：夹层玻璃 GB/T20878不锈钢和耐热钢 牌号皮化学 GB50009 建筑结构荷载规范 GB50096 住宅设计规范 GB50352 民用建筑设计通则 GB50368 住宅建筑规范 JGJ 113 建筑玻璃应用技术规程
3术语和定义
下列术语和定义适用于本文件。
3. 1
护栏guardrail 由栏杆与栏板组成的，用以阻止人体直接通过或起空间分隔作用的构件，代号为HL。
1 JG/T342—2012 3. 1,1
栏板railingpanel 护栏中采用的玻璃板、金属板、钢杆、钢索或金属网等阻止人体直接通过的构件。
3. 1. 2
栏杆balustrade 由立柱和扶手组成的，在护栏里起支撑作用的构件。
3.1.2. 1
立柱baluster 竖向固定于建筑主体结构上，用于支撑扶手和玻璃板、金属板、钢杆、钢索或金属网的构件。
3.1.2.2
扶手handrail 横向固定于立柱或建筑结构上，可供用手抓握作为引导或支撑的构件
3. 2
正装式flushmount 将立柱锚固于可踏面或与其平行表面的安装方式，见图1。
a）效果图
b）侧视图
1- 扶手： 2- 立柱； 3- 一驳接爪件； 4- 双栏板； 5- 可踏面：
立柱间距： h 护栏高度： H 护栏防护高度。
L
图1正装式护栏示意
3.3
侧装式sidemount 将立柱锚固于可踏面的垂直表面的安装方式，见图2。 2 JG/T342—2012
a）效果图
b) 侧视图
扶手双栏板；立柱驳接件；玻璃夹具；栏板；
2:
3. 4 5- 可踏面； 1 6.
立柱间距；一护栏高度；
H——护栏防护高度。
图2侧装式护栏示意
3.4
护栏高度validheightofguardrail 扶手上表面至立柱底部或底座中心位置的垂直距离，用h表示，见图1、图2和图3。
1—扶手， 2—栏板； 3—立柱; 立柱间距; h护栏高度 H——护栏防护高度；
一楼梯踏步宽度。
h
图3楼梯护栏示意 JG/T342—2012 3.5-
护栏防护高度validprotectionheightofguardrail 扶手上表面至可踏面的最小竖向高度，用H表示，见图1、图2和图3。
4分类和标记
4.1分类和代号 4.1.1 按使用环境分为：
a) 室外用，代号为W； b) 室内用，代号为N。
4.1.2 按安装方式分为
a) 正装式，代号为Z； b) 侧装式， 号为
4.1.3按栏板 前件利类分为：
a) 玻璃 板护 ，代 b) 金 板护栏，代号
件护兰，代号为
c) d) 属网护栏，代号 e) 索捷 栏，代号
-
4.1.4 拉 兰板 昙数分为
a) 层档板，代号为 b) 双层栏版，代号为 c) 多居栏楼，代号为
4.2 标记 4.2.1 标记方法
-JG/T
护栏栏板层数栏板种类安装方式使用环境
4.2.2标记示例
示例1：护栏高度h为1100mm的室内用单层正装式金属网护栏，标记为：
HL-NZJW1-1 100-JG/T 342
示例2：护栏高度h为1200mm的室外用侧装式玻璃加杆件双层栏板护栏，标记为：
HL-WCBL+GJ2-1 200-JG/T 342
示例3：护栏高度h为1200mm的室外用单层侧装式玻璃护栏，标记为：
HL-WCBL1-1 200-JG/T 342
