ICS91.060 Q70/79
JG

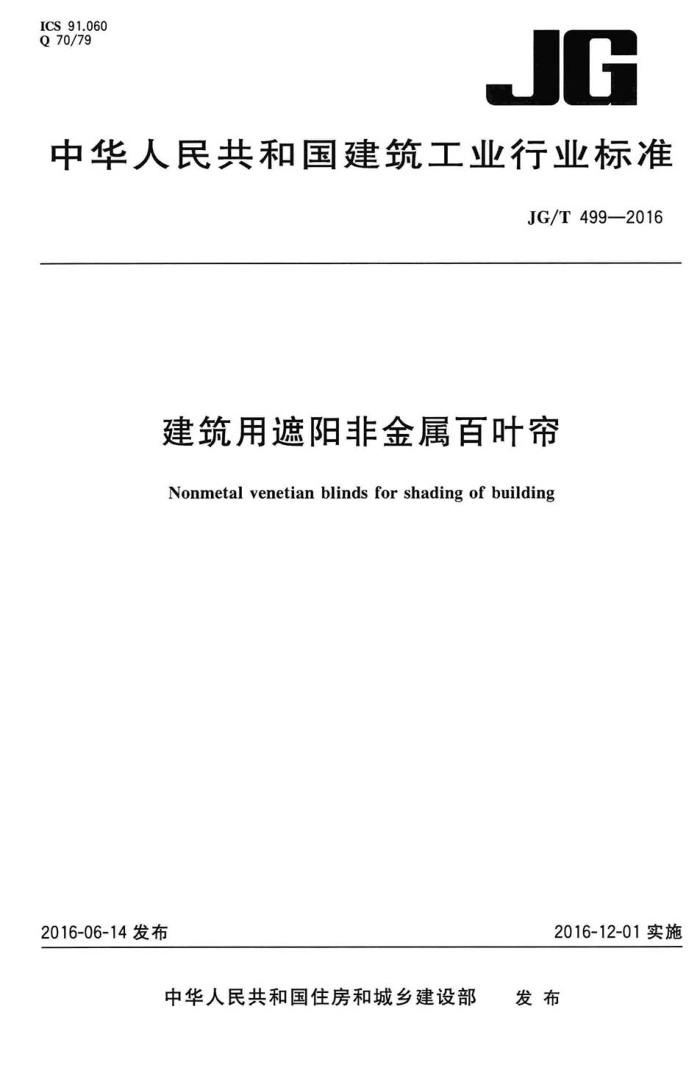

中华人民共和国建筑工业行业标准
JG/T499—2016
建筑用遮阳非金属百叶帘
Nonmetal venetian blinds for shading of building
2016-06-14发布
2016-12-01实施
中华人民共和国住房和城乡建设部 发布 JG/T499—2016
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义 4 分类代号及标记 5 一般要求 6 要求 7 试验方法 8 检验规则
10 12
标志、包装、运输和贮存
9
13 JG/T499—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑制品与构配件标准化技术委员会归口。 本标准负责起草单位：上海市建筑科学研究院（集团）有限公司。 本标准参加起草单位：上海建科检验有限公司、广东坚朗五金制品股份有限公司、浙江正特股份有
限公司、中国建材检验认证集团股份有限公司、北京中建建筑科学研究院有限公司、同济大学、上海市装饰装修行业协会。
本标准主要起草人：岳鹏、王伶、陆靖洲、陶勤练、王旭晟、张雅健、董照韵、张华、杜万明、单才华刘翼、段恺、李嵘、沙峰。
I JG/T499—2016
建筑用遮阳非金属百叶帘
1范围
本标准规定了建筑用遮阳非金属百叶帘的术语和定义、分类代号及标记、一般要求、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于建筑室内外遮阳用非金属百叶帘、双层幕墙和双层窗中置遮阳非金属百叶帘。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T6388 3运输包装收发货标志 GB/T6543 运输包装用单瓦楞纸箱和双瓦楞纸箱 GB8624—2012 建筑材料及制品燃烧性能分级 GB/T8834 绳索有关物理和机械性能的测定 GB/T9174 一般货物运输包装通用技术条件 GB/T14486 塑料模塑件尺寸公差 GB/T16259—2008建筑材料人工气候加速老化试验方法 GB/T16604 涤纶工业长丝 JG/T239 建筑外遮阳产品抗风性能试验方法 JG/T241 建筑遮阳产品机械耐久性能试验方法 JG/T242 建筑遮阳产品操作力试验方法 JG/T274 建筑遮阳通用要求 JG/T278 建筑遮阳产品用电机 JG/T281 建筑遮阳产品隔热性能试验方法 JG/T399 建筑遮阳产品术语 JG/T424 建筑遮阳用织物通用技术要求 LY/T1815 5非结构用竹集成材
3术语和定义
JG/T274、JG/T399界定的以及下列术语和定义适用于本文件。
3.1
遮阳非金属百叶帘 nonmetalvenetianblindsforshading 由连续的多片相同的片状非金属材料组成，可伸展收回或开启关闭，形成连续重叠面用于遮挡阳光
的遮阳帘（见图1、图2、图3、图4）。
1 IG/T499—2016
说明： 1 2 3 4 5 6 7 H 百叶帘高度；公
拉绳；调光棒；传动系统项槽；叶片梯缆：底杆：百叶帘宽度；叶片长度；叶片宽度。
L B
手动水平遮阳非金黑百叶帘示意图
1
说明：
一叶片；电机：梯绳：导轨；
- 2 3 4
H- 百叶帘高度；
百叶帘宽度；叶片长度；叶片宽度。
w L B
图2电动水平遮阳非金属百叶帘示意图
2
