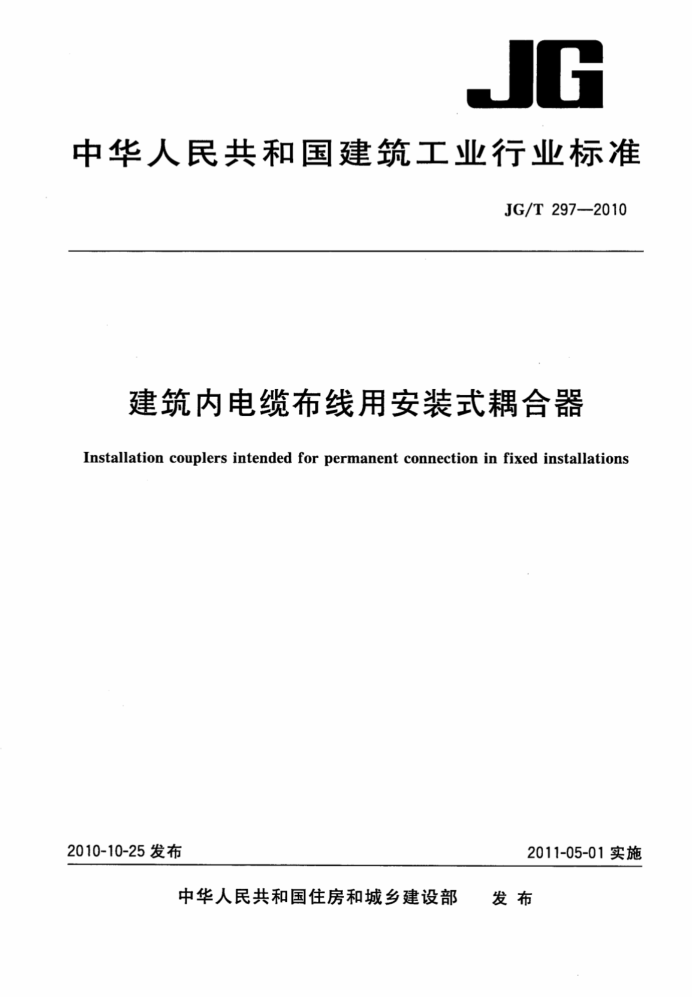

中华人民共和国建筑工业行业标准
JG/T297--2010
建筑内电缆布线用安装式耦合器
Installation couplers intended for permanent connection in fixed installations
2011-05-01实施
2010-10-25发布
中华人民共和国住房和城乡建设部 发布 JG/T297—2010
目 次
前言范围
II
1
2规范性引用文件 3术语和定义
2
分类、额定值材料一般要求 7 要求及试验方法检验规则·
4
5
5 27 28 30 33 38 39
8 9标志、包装、运输、保存
附录A（资料性附录） 使用说明附录B（规范性附录） 温升试验的试验电路附录C（资料性附录) 安装说明附录D（规范性附录） 出厂检验项目和型式检验项目 JG/T297—2010
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准使用重新起草法参照IEC61535Ed.1—2009（Installationcouplersforpermanentconnectionin
fixedinstallations，英文版）《用于固定安装永久性连接的安装式耦合器》编制，与IEC61535Ed.1.0—2009 的一致性程度为非等效。
本标准与IEC61535Ed.1.0--2009相比，主要修改内容如下：
增加了绝缘体的材料和载流部件的材料。 增加了分断容量试验后的绝缘电阻试验。
-
增加了测量插套温升值的要求。 增加了安装式耦合器的使用周围环境（温度、湿度、海拔、空气污浊、振动）。 增加了确认安装式耦合器的接地极结构的电指示器试验方法。 增加了确认接地线(PE)可靠性的试验方法。 增加了锁定装置的解除力试验。 增加了热循环试验。 增加了推荐使用阻燃电缆。 增加了包装、运输、保存的规定。 修改了分断容量试验的开闭次数，增加了过负载状态下的分断容量试验。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑制品与构配件产品标准化技术委员会归口。 本标准主要起草单位：中国建筑标准设计研究院、松下电工（中国）有限公司。 本标准主要起草人：董宇松、陈炬卓、叶和树、何洁。
m JG/T 297—2010
建筑内电缆布线用安装式耦合器
1 范围
本标准规定了安装式耦合器的术语和定义、分类、额定值、材料、一般要求、要求及试验方法、检验规则、标志、包装、运输、保存。
本标准适用于额定电压不超过AC440V、额定电流不超过32A、连接导线为3根～5根室内永久性
连接6mm及以下的铜导线的安装式耦合器。
本标准适用于房屋建筑架空地板内使用，空心墙板或吊顶内等可参考使用。可应用于装配式活动房屋、各种空心墙板、双层地板、双层关花板电缆架、线槽系统、商业展销厅、办公室隔板、间壁以及 GB16895.29所规定的家用家具等。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2059铜及铜合金带材 GB2099.1一2008家用和类似用途插头插座第1部分：通用要求 GB2099.1家用和类似用途插头插座第1部分：通用要求 GB2099.2家用和类似用途插头插座第2部分：器具插座的特殊要求 GB2099.3家用和类似用途插头插座第3部分：转换器的特殊要求 GB/T2423.8一1995电工电子产品环境试验第二部分：试验方法试验Ed：自由跌落 GB/T2900.1电工术语基本术语 GB/T4207一2003固体绝缘材料在潮湿条件下相比电痕化指数和耐电痕化指数的测定方法 GB4208一2008外壳防护等级（IP代码） GB/T4687纸、纸板、纸浆及相关术语 GB/T5013.4额定电压450/750V及以下橡皮绝缘电缆第4部分：软线和软电缆 GB/T5023.5额定电压450/750V及以下聚氯乙烯绝缘电缆第5部分：软电缆（软线） GB/T5169.11一2006电工电子产品着火危险试验第11部分：灼热丝/热丝基本试验方法成
品的灼热丝可燃性试验方法
GB/T11918工业用插头插座和耦合器第1部分：通用要求 GB/T11919工业用插头插座和耦合器第2部分：带插销和插套的电器附件的尺寸互换性要求 GB13140.4家用和类似用途低压电路用的连接器件第2部分：作为独立单元的带刺穿绝缘型
夹紧件的连接器件的特殊要求
GB13454—1992氨基模塑料 GB16895.29建筑物电气装置第7-713部分：特殊装置或场所的要求家具 GB/T16935.1一2008低压系统内设备的绝缘配合第1部分：原理、要求和试验 GB17464一1998连接器件连接铜导线用的螺纹型和无螺纹型夹紧件的安全要求 GB17465.1家用和类似用途的器具耦合器第1部分：通用要求 GB17465.2家用和类似用途的器具耦合器第2部分：家用和类似设备用互连耦合器
1 JG/T297—2010
3术语和定义
GB/T2900.1确立的以及下列术语和定义适用于本文件。
3. 1
安装式耦合器 installationcoupler 除了最初安装、布线系统维修保养和布线系统重新安装以外，可不拆接的一种永久性连接用的连接
器具，由安装式连接器与安装式插头连接器组成。 3. 1. 1
安装式插头连接器 installationmaleconnector 安装式耦合器负载侧的部件，带有连接插销。
3. 1.2
安装式连接器 installation female connector 安装式耦合器供电电源侧的部件，带有连接插套。
3.2
安装式耦合器系统 installation coupler system 根据安装式连接器之间的机械性结构特征，同一个制造商制造的一组安装式耦合器，其安装式插销
连接器之间具有互换性，并具有相同的额定值。 3.3
可拆线安装式耦合器 rewirableinstallationcoupler 结构上能更换电缆的安装式耦合器。
3. 4
不可拆线安装式耦合器non-rewirableinstallationcoupler 制造商连接、组装后，在结构上与电缆形成一个整体的安装式耦合器。
3.4.1
不可拆线模压安装式耦合器non-rewirablemoulded-oninstallationcoupler 通过成型方法，用绝缘材料将插套、端子、触头、附加电缆的终端封装成整体结构的不可拆线安装式
耦合器。 3.4.2
不可拆线非模压安装式耦合器non-rewirablenon-moulded-oninstallationcoupler 使用各自独立的绝缘材料，将插套、端子、触头、附加电缆的终端组装成整体结构的不可拆线安装式
耦合器。 3. 5
布线系统wiringsystem 一根或数根电缆或母线和部件的装配品。该部件被电缆或母线固定，或根据需要装在一起。
3.6
额定连接导线截面ratedconnectingcapacity 安装式耦合器制造商指定的、连接导线的最小横截面积。
3.7
永久性连接 permanent connection 一种安装用的连接方法，只有在维修保养或重新安装布线系统时才能断开。即只要安装存在，则连
接将持续存在。
2
