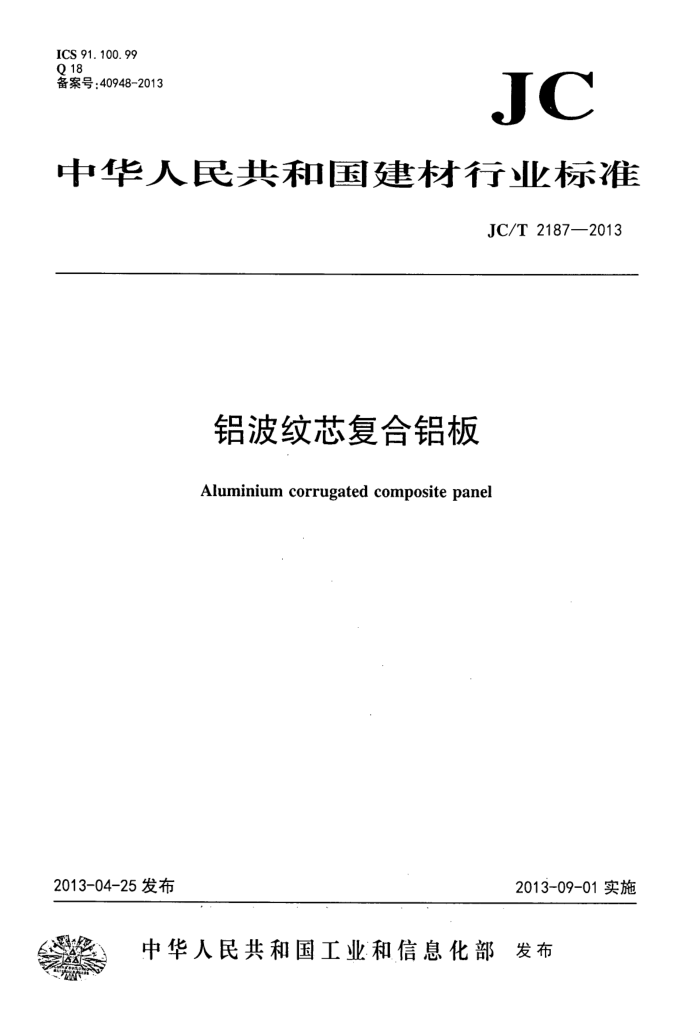

ICS 91.100.99 018 备案号：40948-2013
JC
中华人民共和国建材行业标准
JC/T 2187—2013
铝波纹芯复合铝板 Aluminium corrugated composite panel
2013-04-25发布
2013-09-01实施
中华人民共和国工业和信息化部 了发布 中华人民共和国建材行业标推
铝波纹芯复合铝板 -JC/T 2187—2013
*
中国建材工业出版社出版建筑材料工业技术监督研究中心
（原国家建筑材料工业局标准化研究所)发行新华书店北京发行所发行各地新华书店经售
地矿经研院印刷厂印刷版权所有不得翻印
+
开本880×12301/16印张1字数28千字 2013年8月第一版2013年8月第一次印刷
印数1—1000定价24.00元
书号：155160·274
* 编号：0915
网址：www.standlardcnjc.com电话：(010)51164708 ：地址：北京朝阳区管庄东里建材大院北楼·邮编：100024
本标准如出现印装质量问题，由发行部负责调换。 JC/T2187—2013
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国轻质与装饰装修建筑材料标准化技术委员会(SAC/TC195)归口。 本标准负责起草单位：中国建材检验认证集团股份有限公司。 本标准参加起草单位：宁波红杉高新板业有限公司、常州鑫邦板业有限公司、上海汉司实业有限公
司、常州中铝勤丰装饰材料有限公司、佛山市利铭蜂窝复合材料有限公司、东莞华尔泰装饰材料有限公司、联合金属杭州(杭州)有限公司、上海吉祥塑铝制品有限公司、上海吉祥科技(集团)有限公司、江苏丽岛新材料股份有限公司、广州市啊啦棒高分子材料有限公司、江西泓泰企业集团有限公司、上海西蒙幕墙吊顶板有限公司、金筑铝业（北京）有限公司。
本标准主要起草人：蒋荃、刘玉军、沈红建、蒋善江、沈惠华、冯先平、区廷杰、鸿云、顾亦丰刘婷婷、赵春芝、马丽萍、朱生高、郑雪颖、刘翼、刘顺利、杜作政、朱秋星、王晓冬、朱宏、王贤中、 刘智强、杨养贤。
本标准委托中国建材检验认证集团股份有限公司负责解释。 本标准为首次发布。 JC/T2187—2013
铝波纹芯复合铝板
1范围
本标准规定了铝波纹芯复合铝板的术语和定义、分类、规格尺寸及标记、材料、要求、试验方法、 检验规则以及标志、包装、运输和贮存等。
本标准适用于建筑幕墙及普通装饰用途的铝波纹芯复合铝板。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T191 包装储运图示标志 GB/T 1452 夹层结构平拉强度试验方法 GB/T 1453 夹层结构或芯子平压性能试验方法 GB/T 1456 夹层结构弯曲性能试验方法 GB/T 1457 夹层结构滚筒剥离强度试验方法 GB/T 1740 漆膜耐湿热测定法 GB/T 1771 色漆和清漆耐中性盐雾性能的测定 GB/T3190 变形铝及铝合金化学成分 GB/T 3198 铝及铝合金箔 GB/T3880.2一2006一般工业用铝及铝合金板、带材第2部分：力学性能 GB/T3880.3一般工业用铝及铝合金板、带材第3部分：尺寸偏差 GB/T4957 非磁性金属基体上非导电覆盖层厚度测量涡流法 GB/T.6388 运输包装收发货标志 GB/T 6461 金属基体上金属和其它无机覆盖层经腐蚀试验后的试样和试件的评级 GB/T 6739 色漆和清漆铅笔法测定漆膜硬度 GB 8076 混凝土外加剂 GB/T 8753.2 铝及铝合金阳极氧化氧化膜封孔质量的评定方法第2部分：硝酸预浸的磷铬酸法 GB/T 9286 色漆和清漆漆膜的划格试验 GB/T 9754 色漆和清漆不含金属颜料的色漆漆膜的20°、60°和85°镜面光泽的测定 GB/T 9780 建筑涂料涂层耐沾污性试验方法 GB/T10125 5人造气氛腐蚀试验盐雾试验 GB/T 11942 彩色建筑材料色度测量方法 GB/T14155 整门软重物体撞击试验 GB/T17748-2008建筑幕墙用铝塑复合板 GB18583室内装饰装修材料胶粘剂中有害物质限量 GB/T22412--2008普通装饰用铝塑复合板
1
龙牛网www.longniu.com下载 JC/T2187—2013 3术语和定义
下列术语和定义适用于本文件。
3. 1
铝波纹芯复合铝板 aluminiumcorrugatedcompositepanel 以铝波纹板为芯材，双面粘结铝板的复合板材，如图1所示
2
1
横向
纵向
5
a）波浪型
横向
纵向
5
b）梯型
说明：一装饰面层：
1-
一铝板（面板）；铝波纹芯：铝板（背板）： 5-胶粘剂。
3-
图1铝波纹芯复合铝板示意图
4分类、规格尺寸及标记
4.1分类 4.1.1 按产品装饰面材质分为：
a) 氟碳树脂涂层，代号为FC： b) 聚酯树脂涂层，代号为PET： c) 丙烯酸树脂涂层，代号为AC； d) 阳极氧化膜，代号为AF。
4.1.2 按产品用途分为：
a) 建筑幕墙用，代号为C： b) 普通装饰用，代号为D。
2
