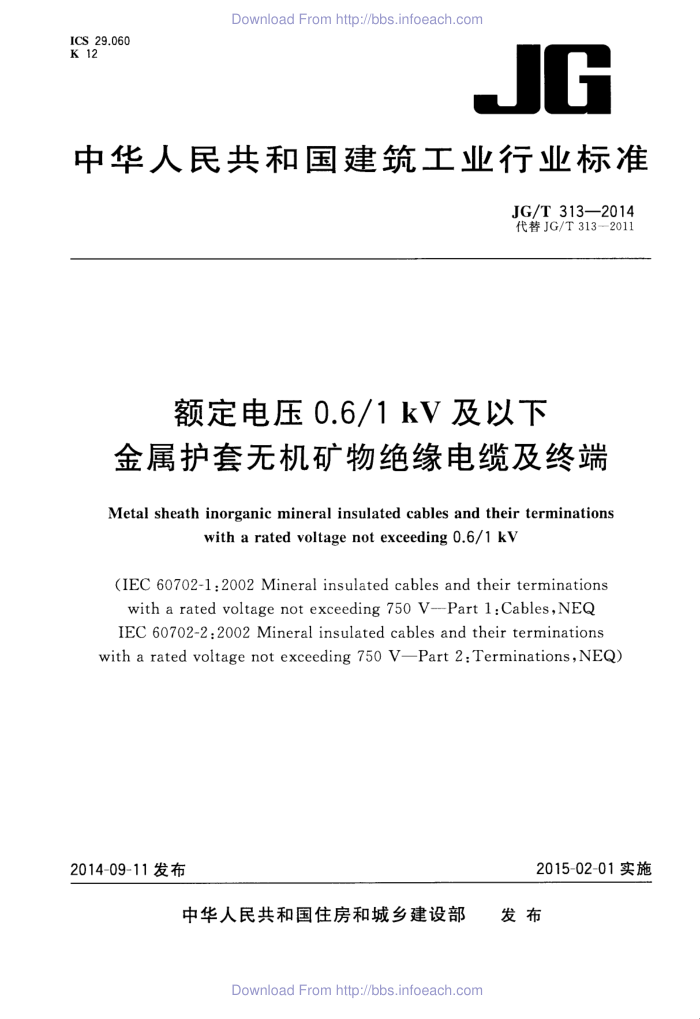

中华人民共和国建筑工业行业标准
JG/T 313—2014 代替JG/T313--2011
额定电压0.6/1kV及以下
金属护套无机矿物绝缘电缆及终端
Metal sheath inorganic mineral insulated cables and their terminations
with a rated voltage not exceeding 0.6/1 kv
(IEC60702-l:2002Mineralinsulatedcablesandtheirterminations with a rated voltage not exceeding 75o V---Part 1:Cables,NEQ IEC 60702-2:2002 Mineral insulated cables and their terminations
with a rated voltage not exceeding 750 V-Part 2:Terminations,NEQ)
2015-02-01实施
2014-09-11发布
发布
中华人民共和国住房和城乡建设部
Download From http://bbs.infoeach.com Download Fromhttp://bbs.infoeach.com
JG/T313—2014
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义
分类、代号、规格和标记 5 一般规定 6 要求 1 电缆试验方法 8 检验规则 9 标志和标签· 10 包装、运输和贮存· 附录A（规范性附录） 电缆综合数据附录B（资料性附录）电缆安装时的最小弯曲半径附录C（资料性附录） 电缆终端示意图
4
10
13 15 16 17 21 22
Download From http:/bbs.infoeach.com D
口
Download From http://bbs.infoeach.com
回
JG/T 313—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JG/T313一2011《额定电压750V及以下金属护套无机矿物绝缘电缆及终端》。 本标准与JG/T313一2011相比，除编辑性修改外主要技术变化如下：
将额定电压750V及以下改为额定电压0.6/1kV及以下，并修改了成品电缆试验电压值（见 6.4,2011年版5.5）： -修改了规范性引用文件有关内容（见第2章，2011年版第2章）；修改了耐火试验中的燃烧时间（见6.4.4，2011年版5.5.5）；修改了绝缘厚度测量有关内容（见6.2.1、6.2.2，2011年版6.3.1）；增加了绝缘电阻型式检验的要求（见表11中序号2）；修改了检验分类中的检验类别（见表11）：增加了附录C中的电缆终端示意图，取消了电缆结构和直通接头示意图。
本标准参考IEC60702-1：2002《额定电压750V及以下矿物绝缘电缆及终端 第1部分：电缆》（英文版）、IEC60702-2：2002《额定电压750V及以下矿物绝缘电缆及终端第2部分：终端》（英文版），与 IEC60702-1：2002、IEC60702-22002的一致性程度为非等效。
本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑电气标准化技术委员会归口。 本标准负责起草单位：上海胜武电缆有限公司。 本标准参加起草单位：中国建筑标准设计研究院、国家电线电缆质量监督检验中心、华南理工大学
建筑设计研究院、悉地（北京）国际建筑设计顾问有限公司、北京城建二机电设备安装公司。
本标准主要起草人：董国民、吴长顺、张荣生、注浩、陈新民、徐学民、刘成俊、高永华。 本标准所代替标准的历次版本发布情况为：
-JG/T 313—2011。
I
Download Fromhttp://bbs.infoeach.com Download From http://bbs.infoeach.com
JG/T313—2014
额定电压0.6/1kV及以下
金属护套无机矿物绝缘电缆及终端
1范围
本标准规定了额定电压0.6/1kV及以下金属护套无机矿物绝缘电缆及终端的术语和定义、分类、 代号、规格和标记、一般规定、要求、试验方法、检验规则、标志和标签、包装、运输和贮存。
本标准适用于额定电压0.6/1kV及以下布线用金属护套无机矿物绝缘电缆及终端。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T2059—2008铜及铜合金带材 GB/T2900.10-2013电工术语电缆（IEC60050-461：2008，IDT） GB/T3048.4一2007电线电缆电性能试验方法第4部分：导体直流电阻试验 GB/T3048.5一2007电线电缆电性能试验方法第5部分：绝缘电阻试验 GB/T3048.8—2007 电线电缆电性能试验方法第8部分：交流电压试验（IEC60060-1：1989，
NEQ)
GB/T3956—2008 8电缆的导体（IEC60288：2004，IDT） GB/T5019.10一2009以云母为基的绝缘材料第10部分：耐火安全电缆用云母带（IEC60371-3-
8:1995MOD)
GB/T6995.3一2008电线电缆识别标志方法第3部分：电线电缆识别标志 GB/T6995.5--2008电线电缆识别标志方法第5部分：电力电缆绝缘线芯识别标志 GB/T12706.1—2008额定电压1kV(Um=1.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆
及附件第1部分：额定电压1kV(U.=1.2kV)和3kV(Um=3.6kV)电缆（IEC60502-1：2004MOD)
GB/T13033.1—2007 额定电压750V及以下矿物绝缘电缆及终端第1部分电缆（IEC60702- 1:2002,IDT)
GB/T19216.21一2003在火焰条件下电缆或光缆的线路完整性试验第21部分：试验步骤和要求-额定电压0.6/1kV及以下电缆（IEC60331-21：1999，IDT)
JB/T8137电线电缆交货盘 YS/T649铜及铜合金挤制棒 BS6387：1994在火灾条件下保持电路完整性的电缆的性能要求（Performancerequirementsfor
cables required to maintain circuit integrity under fire conditions)
3术语和定义
GB/T2900.10一2013界定的以及下列术语和定义适用于本文件。
1
Download From http://bbs.infoeach.com Download From http://bbs.infoeach.com
JG/T313—2014
3.1
金属护套无机矿物绝缘电缆 metal sheath inorganic mineral insulated cables 在同一金属护套内，由无机矿物带作绝缘层的单根或多根绞合的软铜线芯组成的电缆。
3.2
终端 termination 安装在电缆末端，以保证与该系统其他部分的电气连接并保持绝缘至连接点的装置，包括一个紧固
在电缆末端的密闭金属套与专用接地端子。
[GB/T2900.10—2013，461-10-01]
3.3
标称值nominalvalue 指定的量值并经常用于表格之中。 在本文件中，通常标称值引申出的量值在考虑规定公差下通过测量进行检验。 [GB/T12706.1—2008,3.1.1]
3.4
假设值fictitiousvalue 按GB/T12706.1一2008附录A计算方法所得的值。 [GB/T12706.1—2008,3.1.4]
分类、代号、规格和标记
4
4.1 电压等级分类
电缆的额定电压应符合下列规定：使用500V时，导体和导体之间的电压不应超过交流电压500V（有效值）。 使用0.6/1kV时，导体和铜护套及导体之间的电压不应超过交流电压0.6/1kV（有效值）。
4.2代号 4.2.1系列代号
金属护套无机矿物绝缘电缆Y 金属护套无机矿物绝缘电缆终端 YA
4.2.2导体材料代号
铜导体T 4.2.3护套材料代号
铜护套 T 注：本标准适用铜护套。
4.2.4绝缘材料代号
无机矿物绝缘 W 4.2.5 5护套外表面形式代号
光面G
