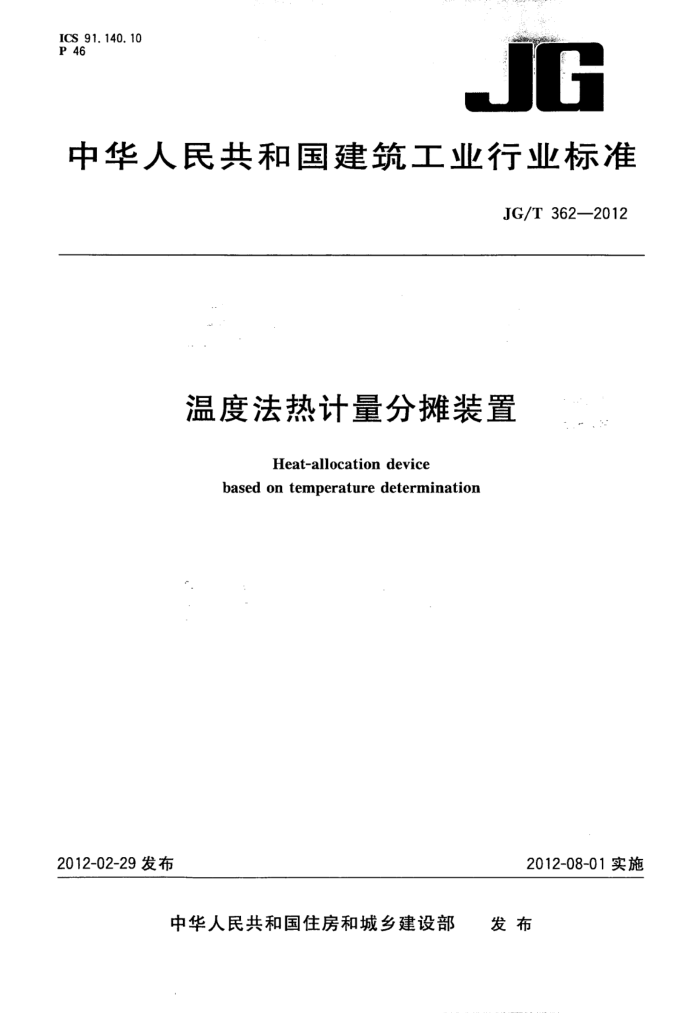

ICS 91.140.10 P 46
中华人民共和国建筑工业行业标准
JG/T362—2012
温度法热计量分摊装置
Heat-allocation device
based on temperature determination
2012-08-01实施
2012-02-29发布
发布
中华人民共和国住房和城乡建设部 中华人民共和国建筑工业
行业标准温度法热计量分摊装置
JG/T362—2012 中国标准出版社出版发行
北京市朝阳区和平里西街甲2号(100013) 北京市西城区三里河北街16号（100045)
网址www.spc.net.cn
总编室：(010)64275323 发行中心：(010)51780235
读者服务部：(010)68523946 中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本880×12301/16 印张0.75字数17千字
2013年1月第一版 2013年1月第一次印刷
书号：155066·2-24368定价16.00元
如有印装差错 由本社发行中心调换
版权专有侵权必究举报电话：(010)68510107 JG/T362—2012
前言
本标准按照GB/T1.1--2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑环境与节能标准化技术委员会归口。 本标准负责起草单位：哈尔滨工业大学。 本标准参加起草单位：中国建筑科学研究院、贵州省建筑设计研究院、哈尔滨市计量检定测试院、石
家庄市自动化研究所、北京晟龙世纪科技发展有限责任公司、北京金房暖通公司、北京天箭星节能科技有限公司、深圳市丰利源科技有限公司。
本标准主要起草人：方修睦、孙延勋、姜永成、黄维、朱继光、张全悦、董景俊、高国祝、丁琦、柳箭、 孔庆丰。
I JG/T362—2012
温度法热计量分摊装置
1范围
本标准规定了温度法热计量分摊装置（以下简称装置）的术语和定义、一般要求、要求、试验方法、检
验规则，以及标志、包装、运输和贮存。
本标准适用于在一般工业与民用建筑的集中供暖系统中安装使用的采用室内温度和面积计算用户消耗热量的温度法热计量分摊装置，其他以室内温度为主要参数计算用户消耗热量的装置也可以参照本标准。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB4208外壳防护等级（IP代码） GB4706.1--2005家用和类似用途电器的安全第1部分：通用要求 GB/T17626.2--2006电磁兼容试验和测量技术静电放电抗扰度试验 GB/T17626.3-2006 电磁兼容 试验和测量技术射频电磁场辐射抗扰度试验 GB/T17626.4—2008电磁兼容 试验和测量技术 ：电快速瞬变脉冲群抗扰度试验 GB/T17626.5-—2008 电磁兼容 试验和测量技术 浪涌（冲击）抗扰度试验 GB/T17626.8—2006 电磁兼容 试验和测量技术 工频磁场抗扰度试验 GB/T17626.11—2008 电磁兼容．试验和测量技术电压暂降、短时中断和电压变化的抗扰度
试验
CJ128热量表 CJ/T188户用计量仪表数据传输技术条件
3术语和定义
以下术语和定义适用于本文件。
3. 1
温度法热计量分摊装置heat-allocationdevicebasedontemperaturedetermination 是一种安装在集中供热系统中采用室内温度和面积为主要参数来计算每户消耗热量的热量计算
装置。 3. 2
室温传感器 indoortemperaturesensor 用于采集室内温度并发出温度信号的部件。
3.3
采集计算器 collectorandcalculator 用于接收来自室温传感器及楼栋热量表的信号，进行数据存储、计算处理及显示的部件。采集计算
1 JG/T362—2012
器的采集计算功能可以由一个部件或多个部件完成。 3. 4
楼栋热量表heatmetersofbuilding 安装在建筑物热力人口处，用于计量建筑物总供热量的仪表。
4一般要求
4.1构成
装置由楼栋热量表，安装在居住空间的若干室温传感器，采集计算器，通信线路及软件等组成，其原理示意图可参见附录A。 4.2通信
采集计算器的数据通信协议应符合CJ/T188的规定。 4.3室温传感器
室温传感器的材料性能应稳定，应有坚固的外罩并能够固定安装。室温传感器应设置在每户除厨房、卫生间、储藏室外的每-个房间内。同一栋建筑里相同户型不同住户的室温传感器的设置位置应相近，且不应受家具遮挡和热源干扰而影响温度采集。 4.4楼栋热量表
楼栋热量表应满足CJ128要求。 4.5装置的使用条件 4.5.1装置工作环境温度-5℃～45℃。 4.5.2装置工作相对湿度应小于80%RH。 4.5.3工作电源：装置可采用外接电网电源供电，也可采用电池供电。当采用电池供电时，装置应具有欠压指示及欠压上传功能，电池的使用寿命应大于5年。当电池的电压降低到设置的欠压值时，装置应能指示及上传欠压信息。 4.6数据存储
采集计算器应有数据存储及提取功能。存储数据应有采暖期开始记录时的数据及采暖期停止应用时的数据。显示数据应至少保存最近三个采暖期的数据。 4.7设计寿命
装置的设计使用寿命应大于10年。 4.8电器绝缘性
装置的绝缘性能应符合GB4706.1的规定。 4.9外壳防护等级
采集计算器外壳防护等级应具有GB4208规定的IP20防护等级。 2
