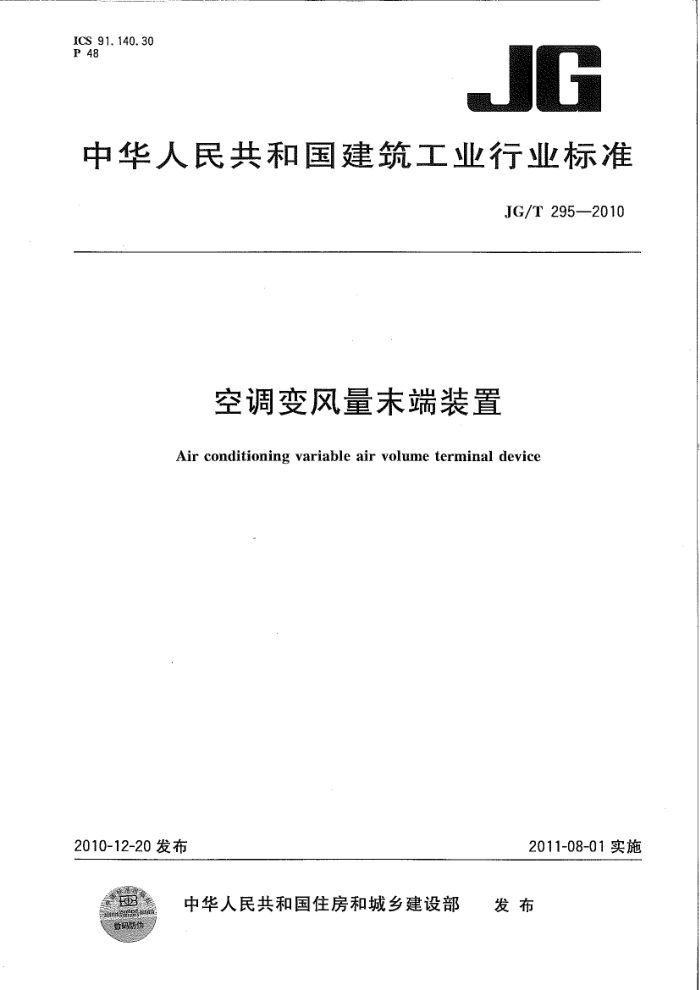

ICS 91.140.30 P 48
中华人民共和国建筑工业行业标准
JG/T295—2010
空调变风量未端装置
Air conditioning variable air volume terminal device
2010-12-20发布
2011-08-01实施
中华人民共和国住房和城乡建设部
发布
HCDY 5181 数码防伪 JG/T 295-2010
目 次
前言 1范围 2 规范性引用文件 3术语和定义 A
分类和标记 5 要求 6 试验方法
t5
检验规则· 8 标志及随机技术文件. 9 包装、运输、贮存· 附录A（规范性附录） VAV末端装置性能测试用系统组合图附录B（规范性附录） VAV末端装置风量、风压、功率标准状态换算方法附录C（规范性附录）VAV末端装置噪声测量
7
11 13 13 14 16 17 JG/T 295—2010
前言
本标准按照GB/T1.1-~2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部空调净化设备标准技术归口单位归口。 本标准负责起草单位：中国建筑科学研究院。 本标准参加起草单位：皇家空调设备工程（广东)有限公司、上海大智科技发展有限公司、北京江森
自控有限公司、上海通惠开利空调设备有限公司、深圳麦克维尔空调有限公司、苏州市创建空调设备有限公司、广州市润记空调设备有限公司、昆山开思拓空调设备有限公司、广东申菱空调设备有限公司、昆山台佳机电有限公司、山东格瑞德集团有限公司、南京天加空调设备有限公司、山东欧错空调科技有限公司。
本标准主要起草人：曹阳、余绍培、霍小平、徐文凯、潘建华、郑接林、李爱平、俞文伟、卢思勤、 郭海新、马斌、姜恭俭、吴小泉、耿凯。 JG/T295—2010
空调变风量未端装置
1范围
本标准规定了空调变风量末端装置（以下简称VAV末端装置）的术语和定义、分类和标记、要求、 试验方法、检验规则、标志、包装、运输、贮存等。
本标准适用于安装在空调风管系统中、对空气流量进行分配和对室内空气参数控制的空调末端设备，不适用于安装在空调管道系统进、出房间位置的固定叶片空气分布器、风口末端设备。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB755—2008旋转电机定额和性能 GB/T1236--2000工业通风机用标准化风道进行性能试验 GB4706.1一2005家用和类似用途电器的安全第1部分：通用要求 GB/T9068采暖通风与空气调节设备噪声声功率级的测定工程法 GB/T14295空气过滤器 GB/T14296空气冷却器与空气加热器 GB/T16803一1997采暖、通风、空调、净化设备术语 JG/T21 空气冷却器空气加热器性能试验方法 JG/T 22 一般通风用空气过滤器性能试验方法
3术语和定义
GB/T16803-—1997界定的以及下列术语和定义适用于本文件。
3. 1
空调变风量末端装置variableairvolume(VAV)terminaldevice 在空调系统中，自动调节空调管道系统中送风量和(或)空气温湿度，以保持室内空气所需参数的空
调末端设备。（简称为VAV末端装置）。
其一般由流量测量、流量调节、空气热交换、空气输送、控制执行器等组成，可以借助以下的一种或几种方法控制空气流量和（或)空气温湿度：
固定或可调节导向的叶片；压力相关流量调节阀或关断阀；一压力无关流量调节阀或关断阀；风机开关控制；风机变速控制；热交换器交换热量。
3.2
额定值nominalvalue 在规定的试验工况下，VAV末端装置的性能数值。
