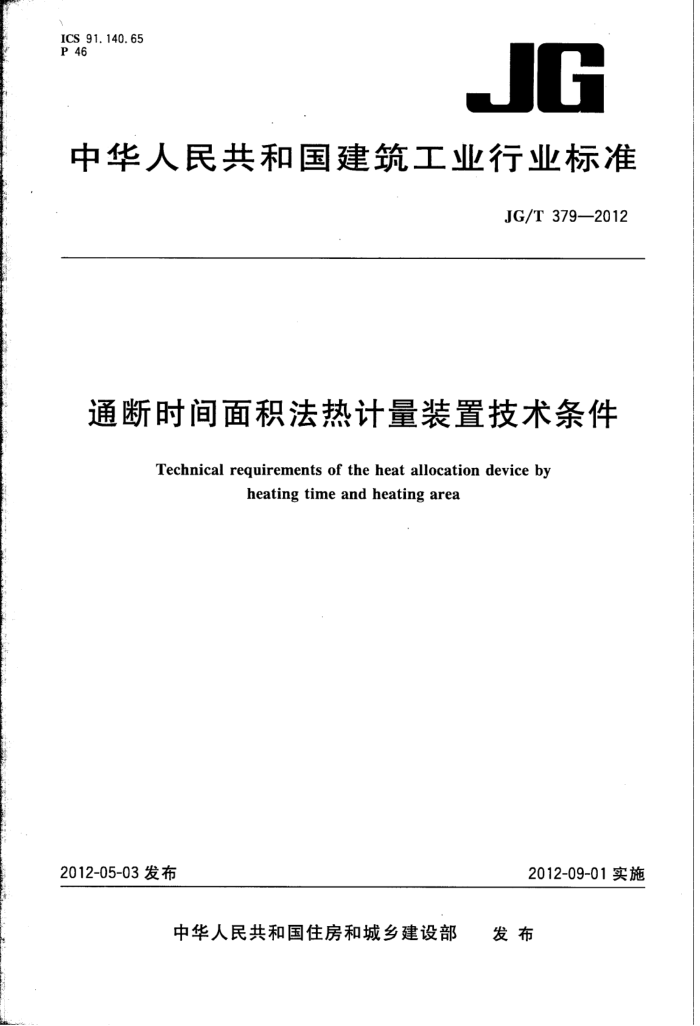

ICS91.140.65 P 46
JG
中华人民共和国建筑工业行业标准
JG/T379—2012
通断时间面积法热计量装置技术条件
Technical requirements of the heat allocation device by
heating time and heating area
2012-09-01实施
2012-05-03发布
中华人民共和国住房和城乡建设部 发布 JG/T 379—2012
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑环境与节能标准化技术委员会归口。 本标准负责起草单位：中国建筑科学研究院。 本标准参加起草单位：清华大学、河北工业大学、北京硕人时代科技有限公司、北京中润环能技术有
限公司、石家庄工大科雅能源技术有限公司、北京乐福能节能技术有限公司、北京海林节能设备股份有限公司、丹佛斯（上海）自动控制有限公司、北京华仪乐业节能服务有限公司、北京中通诚益科技发展有限责任公司、北京远东仪表有限公司、浙江盛世博扬阀门工业有限公司、辽宁环佳高科节能技术工程有限公司、济南雪山节能科技有限公司、佛山市艾科电子工程有限公司。
本标准主要起草人：邹瑜、宋波、赫迎秋、董福麟、孙作亮、刘兰斌、齐承英、黄维、史登峰、胡月波、 陈闯、杨进、刘建伟、李晓鹏、杨旭彬、孙发君、谭玉柱、黄军、张诚实、宋传增、杨从新。 JG/T379—2012
通断时间面积法热计量装置技术条件
1范围
本标准规定了通断时间面积法热计量装置（以下简称计量装置）的术语和定义，一般要求和技术要求。
本标准适用于一般工业与民用建筑供热计量用通断时间面积法热计量装置产品通用要求。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单适用于本文件。
GB/T1414普通螺纹管路系列 GB4208一2008外壳防护等级（IP代码） GB4793.1测量、控制和实验室用电气设备的安全要求第1部分：通用要求 GB4943信息技术设备的安全 GB/T12225通用阀门铜合金铸件技术条件 GB/T13927—2008工业阀门压力试验 GB14536.1家用和类似用途电自动控制器第1部分：通用要求 GB14536.10家用和类似用途电自动控制器温度敏感控制器的特殊要求 GB14536.16 家用和类似用途电自动控制器电起动器的特殊要求 GB/T17618 信息技术设备抗扰度限值和测量方法 CJ128—2007热量表 CJ/T188 户用计量仪表数据传输技术条件 JB/T8861-2004球阀静压寿命试验规程 JG/T195—2007散热器恒温控制阀 JGJ173--20091 供暖计量技术规程
3术语和定义
以下术语和定义适用于本文件。
3. 1
通断控制器 on-offcontroller 设置于共用管并中的人户供暖管道上，能够接收室温控制器的信息，通过阀门全开全关动作控制入
户供暖水量，并以通信方式传输和记录阀门通断时间的电驱动调控部件。由机械阀体、执行器及控制器组成。 3. 2
阀门累计开启时间比valveaccumulativeopeningtimeratio 供暖期内通断控制器阀门的累计开启时间与供暖总时闻间的比值。
1 JG/T379—2012
3. 3
楼栋热量表heatingmeterforthebuilding 用于计量和结算建筑物总供暖量、参与用户热分摊的计量器具。
3. 4
通断时间面积法热计量装置heatallocationbyheatingtimeandheatingarea 通过通断控制器对室温进行调控，并根据阀门累计开启时间比与建筑面积，将楼栋热量表计量的热
量分摊到热用户的集成装置。 3. 5
室温控制器 roomtemperaturecontroller 安装于用户室内的测温和通讯装置，用于测量、显示和设定房间温度，并能够以通信方式控制通断
控制器工作的部件。 3. 6
采集计算器collectorandcalculator 用于接收来自室温控制器或通断控制器和楼栋热量表的数据信息，进行数据存储和处理，能够即时
通信计算，可实现对供暖过程的监测、热费分摊与其他约定的数据处理功能的部件。 3.7
手持操作器hand-heldcollector 便携式人工数据采集和存储部件，操作过程无需人户。
3.8
非接触IC卡integratedcircuitcard 将载有热用户信息资料的专用集成电路芯片镶嵌于符合ISO7816或ISO14443标准的PVC塑料
基片中，可实现热费管理与其他约定的管理功能的部件。 3.9
分摊周期sharingcycle 进行一次分摊计算的时间间隔。
3.10
阀门周期开启时间比 valveperiodicopeningtimeratio 分摊周期内通断控制器阀门的累计开启时间与分摊周期时间的比值。
4一般要求
4.1通断时间面积法热计量装置构成
通断时间面积法热计量装置由室温控制器、通断控制器、楼栋热量表、采集计算器以及数据信息管理系统等构成，如图1所示。
2 JG/T379-—2012
M
0
M
-
数据信息管理系统
12
采暖供水管采暖回水管
采集计算器
说明： 1-
一散热器； 2- 室温控制器；
一数据线； 8- 供暖回水管； 9
7-
通断控制器：截止阀；水过滤器；一楼栋热量表；
供暖供水管；水流方向；
10- 11- 采集计算器； 12- 数据信息管理系统。
图1通断时间面积法热计量装置构成示意图
4.2使用条件及热量分摊计算方法 4.2.1使用条件 4.2.1.1室内供暖系统应为共用立管为双管制的分户独立供暖系统。户内散热末端不应设置分室或分区控温装置。 4.2.1.2热用户室内供暖设备选型应与设计匹配；热用户不得私自改变室内散热设备的容量及类型。 4.2.1.3每个供暖季供暖系统运行前均应进行水力平衡调试，并满足设计要求。
3
