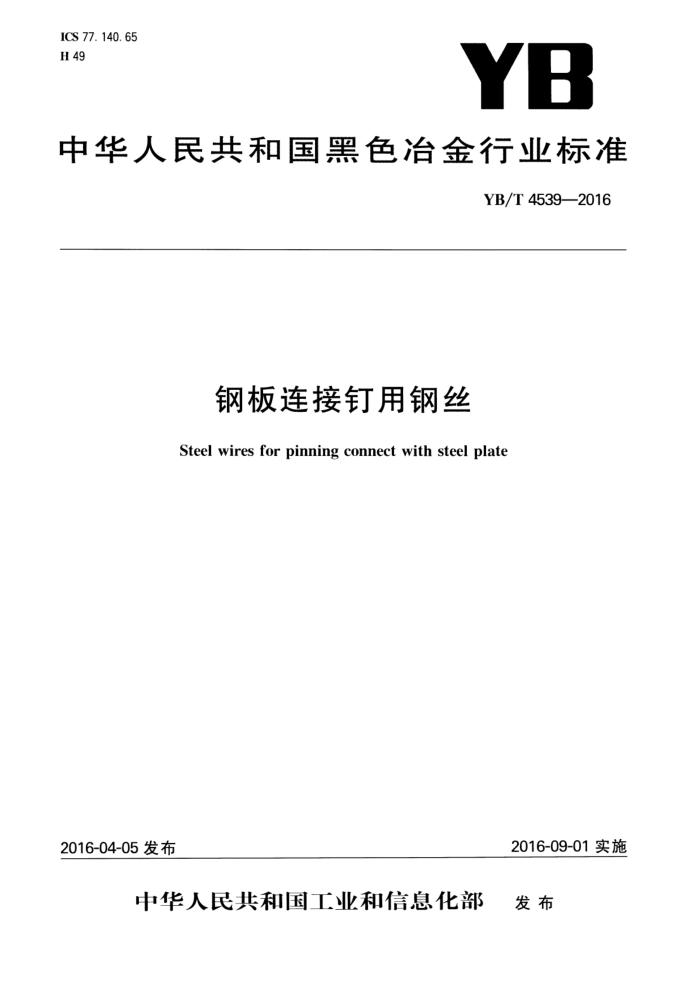

ICS 77.140.65 H 49
YB
中华人民共和国黑色冶金行业标准
YB/T 4539—2016
钢板连接钉用钢丝 Steel wires for pinning connect with steel plate
2016-09-01实施
2016-04-05发布
中华人民共和国工业和信息化部 发布 YB/T 4539—2016
前言
本标准按GB/T1.1一2009给出的规则起草。 本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会（SAC/TC183)归口。 本标准起草单位：浙江万胜运河钢缆有限公司、国家钢丝绳产品质量监督检验中心、杭州仁龙工贸有
限公司、杭州市余杭区质量计量监测中心、冶金工业信息标准研究院。
本标准主要起草人：吴子华、沈建军、林友章、盛胜利、俞国森、任翠英、粱鹏山、陈建豪、王玲君。 YB/T4539—2016
钢板连接钉用钢丝
1范围
本标准规定了钢板连接钉用钢丝的分类和标记、订货内容、尺寸、外形及允许偏差、技术要求、检验方法、检验规则、包装、标志及质量证明书等。
本标准适用于制作钢板连接钉的钢丝（以下简称“钢丝”）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
GB/T228.1金属材料拉伸试验第1部分：室温试验方法 GB/T238 8金属材料线材反复弯曲试验方法 GB/T239.1金属材料线材第1部分：单向扭转试验方法 GB/T2103 钢丝验收、包装、标志及质量证明书的一般规定 GB/T4354 优质碳素钢热轧盘条
：分类和标记
3
3.1分类
钢丝按抗拉强度分为I、Ⅱ、Ⅲ三级。 3.2 标记示例
抗拉强度为I级直径为1.00mm的钢丝，其标记为：I-1.00-YB/T4539--2016。
4订货内容
按本标准订货的合同应包括以下主要内容： a）本标准号； b）产品名称； c) 标记； d) 公称直径； e) 强度等级； f) 数量； g) 其他要求。
5尺寸、外形及允许偏差
5.1尺寸及允许偏差 5.1.1公称直径允许偏差
钢丝公称直径允许偏差应符合表1的规定。 5.1.2 不圆度
钢丝不圆度应不大于公称直径公差之半。
- YB/T4539—2016
表1钢丝公称直径允许偏差
单位为毫米
允许偏差 ±0. 01 ±0.02 ±0.02 ±0. 03
公称直径d 0.50≤d<1.00 1.00≤d<1.50 1.50≤d<2.00 2.00≤d≤3.00
5.2外形
每捆钢丝应由一根钢丝组成，钢丝捆不应有紊乱丝圈或呈“o”字形 6技术要求 6.1材料
钢丝应选用符合GB/T4354或其他符合要求的相应标准的盘条制造，需方对牌号有要求时应在合同中注明，否则由供方确定。 6.2力学性能
钢丝力学性能应符合表2的规定。
表2 ：钢丝的力学性能
弯 曲
强度级别 钢丝公称直径 最小抗拉强度 抗拉强度允许 扭转(L=100d)
d/mm 0.50≤d<1.00 1.00≤d<1.50 1.50≤d<2.00 2.00≤d≤3.00 0.50≤d<1.00 1.00≤d<1.50 1.50≤d<2.00 0.50≤d<1.00 1.00≤d<1.50 1.50≤d<2.00
/MPa 1950 1900 1800 1700 2050 2000 1900 2150 2100 2000
/次 ≥24 ≥22 ≥20 ≥16 ≥23 ≥21 ≥19 ≥21 ≥19 ≥17
差值/MPa
弯曲半径/mm
次 ≥10 >9 ≥8 ≥6 >9 ≥8 ≥7 >8 ≥7 ≥6
2. 5 3. 75 5. 0 7. 5 2. 5 3. 75 5. 0 2. 5 3. 75 5. 0
I
300
II
II
6.3表面质量
钢丝表面应光滑，不应有裂纹、竹节、毛刺、划伤和锈斑等影响使用的缺陷。 7检验方法
钢丝的检验方法按表3规定执行。
表3检验项目、取样部位及数量和检验方法
序号 1 2
检验项目直径允许偏差不圆度
取样部位任意部位任意部位
取样数量逐盘逐盘
检验方法
精度为0.01mm的千分尺
2 YB/T4539—2016
表3检验项目、取样部位及数量和检验方法（续）
检验方法目测目测 GB/T 228. 1 GB/T 239. 1 GB/T 238
取样部位任意部位任意部位任意端任意端任意端
取样数量逐盘逐盘
序号 3 4 5 6 7
检验项目外形表面质量抗拉强度扭转试验弯曲试验
盘数的10%，不少于1盘盘数的5%，不少于1盘盘数的5%，不少于1盘
：检验规则
8
8. 1 检查和验收
钢丝出厂前由供方技术检验部门进行检查和验收。 8.2组批规则
除供需双方另有协议外，钢丝应按批验收，每批应由同一公称直径、同一抗拉强度级别的钢丝组成。 8.3检验项目、取样部位及数量
钢丝检验项目、取样部位及数量应符合表3的规定。 8.4 复验与判定规则
钢丝的复验与判定按GB/T2103的规定执行。 9 包装、标志及质量证明书 9.1包装
钢丝包装应符合GB/T2103的规定，合同中应注明包装要求，未注明时由供方确定。 9.2标志及质量证明书
钢丝的标志及质量证明书应符合GB/T2103的规定。
3
