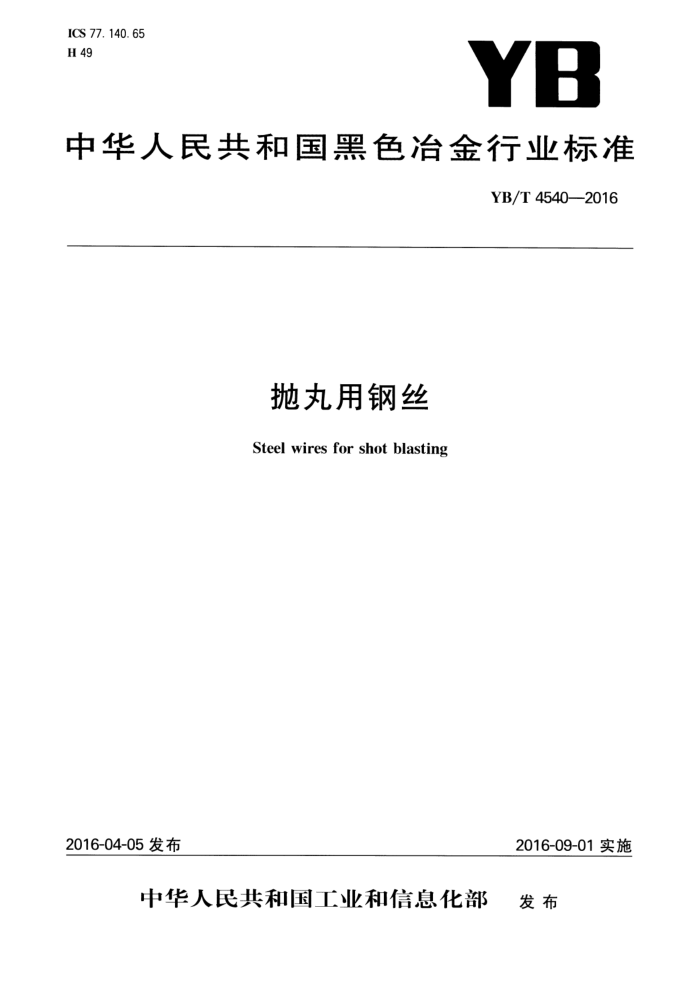

ICS 77.140.65 H 49
YB
中华人民共和国黑色冶金行业标准
YB/T 4540—2016
抛丸用钢丝 Steel wires for shot blasting
2016-09-01实施
2016-04-05发布
中华人民共和国工业和信息化部 发布 YB/T 4540—2016
前言
本标准按GB/T1.1一2009给出的规则起草。 本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会（SAC/TC183)归口。 本标准起草单位：浙江万胜运河钢缆有限公司、国家钢丝绳产品质量监督检验中心、杭州仁龙工贸有
限公司、冶金工业信息标准研究院
本标准主要起草人：吴子华、沈建军、俞国森、林友章、宗蔚、陈建豪、王玲君、任翠英。 YB/T4540—2016
抛丸用钢丝
1范围
本标准规定了抛丸用钢丝的分类和标记、订货内容、尺寸、外形及允许偏差、技术要求、检验方法、检验规则、包装、标志及质量证明书等。
本标准适用于制作抛丸钢丝（以下简称“钢丝”）。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T228.1金属材料拉伸试验第1部分：室温试验方法 GB/T238金属材料线材反复弯曲试验方法 GB/T239.1全 金属材料线材第1部分：单向扭转试验方法 GB/T2103钢丝验收、包装、标志及质量证明书的一般规定 GB/T4354 优质碳素钢热轧盘条
3 分类和标记 3.1分类
钢丝按抗拉强度分为I、Ⅱ、Ⅱ三级。 3. 2 标记示例
抗拉强度为I级直径为1.00mm的钢丝，其标记为：I-1.00-YB/T4540--2016。
4订货内容
按本标准订货的合同应包括以下主要内容： a）本标准号； b）产品名称； c) 标记； d) 公称直径； e) 强度等级； f) 数量； g) 其他要求。
5尺寸、外形及允许偏差 5.1尺寸及允许偏差 5.1.1公称直径允许偏差
钢丝公称直径允许偏差应符合表1的规定。 5.1.2不圆度
钢丝不圆度应不大于公称直径公差之半。
1 YB/T4540——2016
表1 钢丝公称直径允许偏差
单位为毫米
公称直径d 0.50≤d<1.00 1.00≤d<1.50 1.50≤d<2.00 2.00≤d≤3.00
允许偏差 ±0. 01 ±0.02 ±0. 02 ±0.03
5.2 外形
每捆钢丝应由一根钢丝组成，钢丝捆不应有紊乱丝圈或呈“αo”字形 6技术要求 6.1 材料
钢丝应选用符合GB/T4354或其他符合要求的相应标准的盘条制造，需方对牌号有要求时应在合同中注明，否则由供方确定。 6.2力学及工艺性能
钢丝力学及工艺性能应符合表2的规定
表2： 钢丝的力学及工艺性能
弯 曲
钢丝公称直径
扭转(L=100d)
钢丝级别
抗拉强度Rm/MPa
d/mm 0.50≤d<1.00 1.00≤d<1.50 1.50≤d<2.00 2.00≤d≤3.00 0.50≤d<1.00 1.00≤d<1.50 1.50≤d<2.00 0.50≤d<1.00 1.00≤d<1.50 1.50≤d<2.00
/次 ≥25 ≥23 ≥21 ≥17 ≥24 ≥22 ≥20 ≥22 ≥20 ≥18
弯曲半径/mm
次 ≥12 ≥11 ≥10 >8 ≥11 ≥10 >9 ≥10 >9 >8
1750~2080 1700~2020 1600~1900 1500~1780 1850~2180 1800~2120 1700~2000 1950~2280 1900~2220 1800~2100
2. 5 3. 75 5. 0 7. 5 2. 5 3. 75 5. 0 2. 5 3. 75 5. 0
1
II
Ill
6.3 表面质量
钢丝表面应光滑，不应有裂纹、竹节、毛刺、划伤和锈斑等影响使用的缺陷。 检验方法钢丝的检验方法按表3规定执行。
A
表3 检验项目、取样部位及数量和检验方法
序号 1 2
检验项日直径允许偏差不圆度
取样数量逐盘逐盘
检验方法
取样部位任意部位任意部位
精度为0.01mm的千分尺
2 YB/T4540—2016
表3 3检验项目、取样部位及数量和检验方法（续）
序号 3 4 5 6 7
取样部位任意部位任意部位任意端任意端任意端
取样数量逐盘逐盘
检验方法目测目测 GB/T 228. 1 GB/T 239. 1 GB/T 238
检验项目外形表面质量抗拉强度扭转试验弯曲试验
盘数的10%，不少于1盘盘数的5%，不少于1盘盘数的5%，不少于1盘
8 检验规则 8.1 检查和验收
钢丝出厂前由供方技术检验部门进行检查和验收。 8.2 组批规则
除供需双方另有协议外，钢丝应按批验收，每批应由同一公称直径、同一抗拉强度级别的钢丝组成。 8.3 3检验项目、取样部位及数量
钢丝检验项目、取样部位及数量应符合表3的规定。 8.4复验与判定规则
钢丝的复验与判定按GB/T2103的规定执行。 9包装、标志及质量证明书 9.1包装
钢丝包装应符合GB/T2103的规定，合同中应注明包装要求，未注明时由供方确定。 9.2 2标志及质量证明书
钢丝的标志及质量证明书应符合GB/T2103的规定。
3
