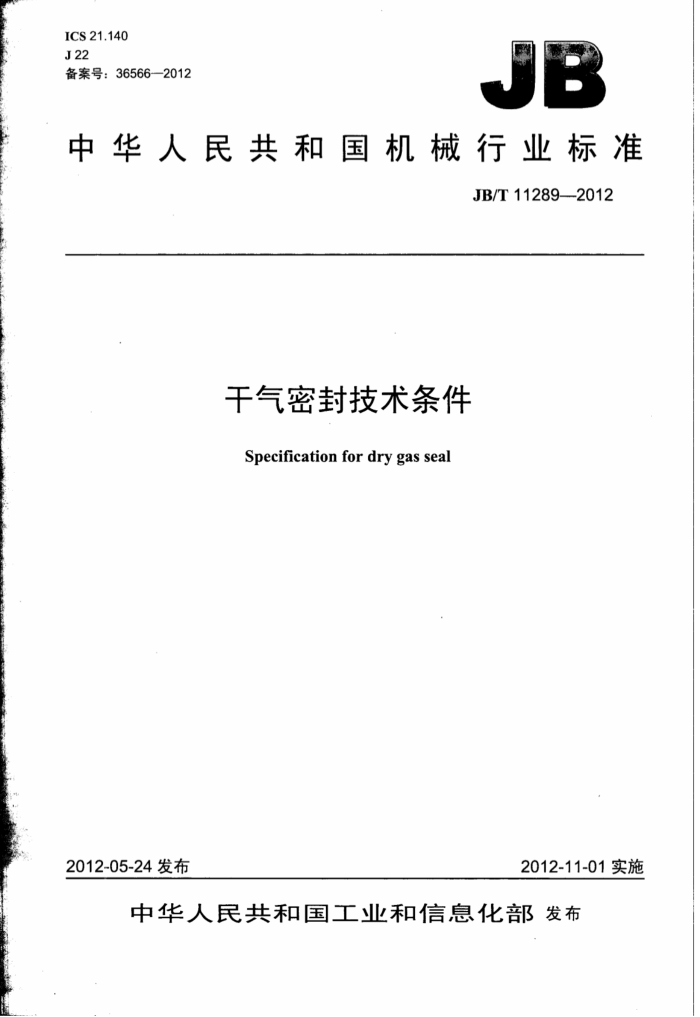

ICS 21.140 J22 备案号：36566-—2012
中华人民共和国机械行业标准
JB/T11289--2012
干气密封技术条件
Specification for dry gas seal
2012-05-24发布
2012-11-01实施
中华人民共和国工业和信息化部发布 中 华 人民共 #和国
机械行业标准干气密封技术条件 JB/T 11289--2012
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·1.25印张-36千字
2012年12月第1版第1次印刷
定价：21.00元
*
书号：15111·10663 网址：http：//www.cmpbook.com 编辑部电话： （010)88379778 直销中心电话： （010）88379693
封面无防伪标均为盗版
版权专有 侵权必究
建筑321---标准查询网 www. jz321. net JB/T11289—2012
目 次
前言
1 范围. 2 规范性引用文件 3 术语和定义 4 基本型式、参数与型式代号 4.1 基本型式. 4.2 基本参数. 4.3 型式代号. 5要求 5.1 通用要求 5.2 主要零件技术要求 5.3 性能要求. 6试验方法与检验规则 6.1 试验条件.. 6.2 试验内容 6.3 检验规则 7安装与使用要求.. 7.1通用要求.. 7.2压缩机用干气密封 7.3泵用干气密封.. 8标志、包装、运输与贮存. 8.1标志与包装 8.2运输与贮存. 附录A（资料性附录）干气密封结构型式 A.1 压缩机用千气密封 A.2 泵用干气密封 A.3 隔离密封. 图1千气密封安装要求图A.1 DGS/C-A单端面干气密封图A.2 DGS/C-B双端面干气密封图A.3 DGS.-.串联式干气密封图A.4 DGS/C-D带中间迷宫密封的串联式干气密封图A.5 DGS/P-A1双端面干气密封（背靠背）图A.6 DGS/P-A2双端面干气密封（面对面）图A.7 DGS/P-B机械密封+干气密封.. 图A.8 迷宫密封，图A.9 碳环密封表1 基本参数
1 12 14
L
11
13 13 14 14 14
1 JB/T11289—2012
表2静态泄漏量表3动态泄漏量. 表4静态泄漏量，表5动态泄漏量，表6试验用仪器仪表
.6 南
10001010000000100
110.100000
II
建筑321---标准查询网 www. jz321.net JB/T11289—-2012
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国机械密封标准化技术委员会（SAC/TC491）归口。 本标准起草单位：四川日机密封件股份有限公司、合肥通用机械研究院、丹东克隆集团有限责任公
司、沈阳北碳密封有限公司、江苏金鹰流体机械有限公司天津赛锐特密封技术有限公司、浙江工业大学。
本标准主要起草人：张车宁、杨惠霞、吴兆山、徐万福、周福兴、瞿国平、彭旭东、王泽平。 本标准为首次发布。
III JB/T11289-2012
干气密封技术条件
1范围
本标准规定了干气密封的术语和定义、基本型式、参数、技术要求、试验方法与检验规则、安装和使用要求、标志包装、运输与贮存。
本标准适用于离心压缩机、螺杆压缩机与离心泵等旋转机械用干气密封。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
草
GB/T191包装储运图示标志 GB/T1184—1996形状和位置公差未注公差值 GB/T1804一2000一般公差未注公差的线性和角度尺寸的公差 GB/T3452.1一2005液压气动用O形橡胶密封圈第1部分：尺寸系列及公差 GB/T9239.1一2006机械振动恒态（刚性）转子平衡品质要求第1部分：规范与平衡允差的
检验
JB/T7757.2 机械密封用O形橡胶圈 JB/T11107机械密封用圆柱螺旋弹簧
3术语和定义
下列术语和定义适用于本文件。
3.1
干气密封drygas seal 气体润滑端面密封，属于非接触式气体润滑机械密封，简称干气密封。
3.2
串联式干气密封tandemdrygasseal 压缩机用干气密封一种结构型式，由两级密封组成，前级密封为主密封，后级密封为安全密封，前
级密封承受压力高于后级密封（参见图A.3）。 3.3
带中间迷宫的串联式干气密封tandemdrygas seal withintermediatelabyrinth 由两级干气密封及其中间设置的迷宫密封组成（参见图A.4）。
3.4
背靠背布置backtobackconfiguration -种双端面密封结构型式，一组或两组弹性元件位于两对密封端面之间（参见图A.5）。
3.5
面对面布置facetofaceconfiguration -种双端面密封结构型式，两对密封端面位于两组弹性元件之间（参见图A.6）。
3.6
隔离密封separation seal 压缩机用干气密封时，为避免轴承润滑油污染密封本体所采用的一种密封形式，位于干气密封本体
建筑321- 标准查询网 www.jz321.net JB/T11289--2012
和轴承箱之间。常用结构为迷宫密封或碳环密封。 3.7
迷宫密封 labyrinth seal 一种由一系列节流齿隙和齿间空腔构成的非接触式密封，主要用于密封气体介质。迷宫密封俗称梳
齿密封（参见图A.8）。 3.8
碳环密封 carbon ring seal 用碳石墨作浮动环、依靠环形间隙内的流体阻力效应而达到阻漏目的的一种密封形式，可用于密封
气体介质和液体介质（参见图A.9）。 3.9
平衡直径 balance diameter 密封介质压力在补偿环辅助密封圈处的有效作用直径。
1
3.10
补偿环seal ring/compensated ring 通过弹簧或波纹管施加载荷，使之具有轴向补偿能力的密封环。在压缩机用干气密封中，补偿环为
静止环；在泵用干气密封中，根据结构的不同，补偿环可以是静止环，也可以是旋转环。 3.11
非补偿环 mating ring/uncompensated ring 不具轴向补偿能力的密封环。在压缩机用干气密封中，非补偿环为旋转环；在泵用干气密封中，根
据结构的不同，非补偿环可以是静止环，也可以是旋转环。 3.12
密封气sealgas 在压缩机用单端面干气密封中，引入密封端面处的气体。 在压缩机用双端面及泵用双端面干气密封中，引入两对密封端面之间的气体。
3.13
一级密封气primarysealgas 压缩机用串联式或带中间迷宫密封的串联式干气密封中引入介质侧密封端面处的气体。
3.14
二级密封气secondarysealgas 压缩机用带中间迷宫的串联式干气密封中引入大气侧密封端面处的气体。
3.15
前置气barriergas 压缩机用双端面干气密封中入介质侧密封端面与压缩机工艺气腔室之间的气体。
3.16
隔离气separationgas 压缩机用干气密封中，引入隔离密封之间的气体。
3.17
缓冲气 buffergas 泵用机械密封+干气密封结构中，入机械密封与干气密封之间腔室的气体。
3.18
泄漏气 leakagegas 压缩机用单端面干气密封的密封端面和隔离密封之间的泄漏气体，由经干气密封端面漏出的气体和
经隔离密封内侧漏出的气体组成。
2 JB/T11289—2012
压缩机用双端面干气密封中的大气侧密封和隔离密封之间的泄漏气体，由经大气侧干气密封端面漏出的气体和经隔离密封内侧漏出的气体组成。
泵用机械密封十干气密封中的机械密封和隔离密封之间的泄漏气体，由经机械密封端面漏出的介质汽化后的气体和干气密封中引入的缓冲气体组成。 3.19
一级泄漏气primaryleakagegas 压缩机用串联式干气密封中的介质侧密封和大气侧密封之间的泄漏气体，由经介质侧密封端面漏出
的气体组成。
压缩机用带中间迷宫密封的串联式干气密封中的介质侧密封和大气侧密封之间的泄漏气体，由经介质侧密封端面漏出的气体和经中间迷宫漏出的气体组成。 3.20
二级泄漏气secondary leakagegas 压缩机用串联式干气密封及带中间迷宫密封的串联式干气密封中的大气侧密封和隔离密封之间的
泄漏气体，由经大气侧密封端面漏出的气体和经隔离密封内侧漏出的气体组成， 3.21
集装式结构cartridgeconfiguration 将密封的旋转组件和静止组件全部组合成一个整体的密封（包括摩擦副零件、弹性元件、压盖和轴
套），装配时已经预先调整好密封压缩量。 3.22
最大静态密封压力 maximum static seal pressure 压缩机或泵在停止运行时，密封腔可能出现的最大压力。
3.23
最大动态密封压力 maximum dynamic seal pressure 压缩机或泵在运行状态下，密封腔可能出现的最大压力。
3.24
最大连续转速maximum continuous speed（r/min）压缩机或泵所能连续运转的最高转速。
3.25
最大工作压力 maximum allowable workingpressure 压缩机或泵在规定的流体和最高工作温度下工作时，制造商设计的最高持续压力。
4基本型式、参数与型式代号 4.1基本型式
各种型式干气密封的典型结构图参见附录A。根据使用设备和结构的不同，干气密封分为两大类、 六种基本型式：
a）压缩机用干气密封：
1）单端面干气密封： 2）双端面干气密封； 3）串联式干气密封； 4）中间带迷宫密封的串联式干气密封。
b）泵用干气密封：
1）双端面干气密封： 2）机械密封+干气密封。
3
