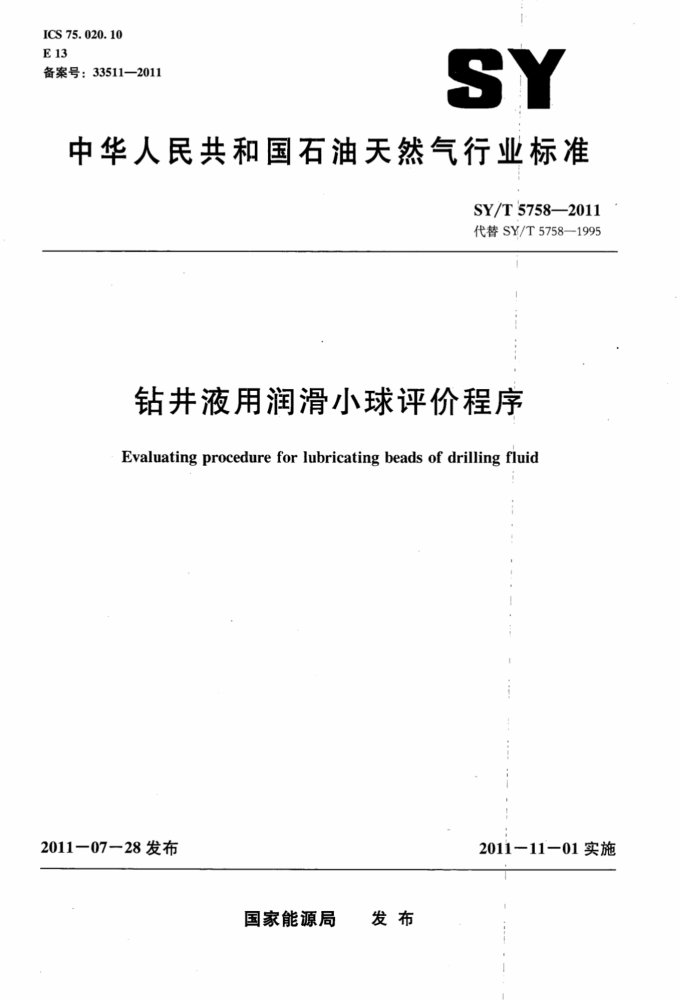

ICS 75. 020.10 E 13 备案号：33511—2011
SY
中华人民共和国石油天然气行业标准
SY/T57582011 代替SY/T5758—1995
钻井液用润滑小球评价程序
Evaluating procedure for lubricating beads of drilling fluid
2011-11-01实施
2011一07一28发布
国家能源局 发布 SY/T 5758—2011
.
目 次
- -
前言
范围 2 规范性引用文件 3 要求 4 仪器与设备 5 塑料小球测试程序 6 玻璃微珠测试程序 7 精度要求 8 试验报告附录A（资料性附录） 钻井液用塑料小球试验报告单格式附录B（资料性附录） 钻井液用玻璃微珠试验报告单格式
2
中
3
T
建筑321---标准查询网 www. jz321.net SY/T5758-2011
前 創言
本标准按照GB/T1.12009给出的规则起草。 本标准代替SY/T5758—1995《钻井液用润滑小球》，与SY/T5758—1995相比，主要技术变化
如下：
增加了塑料小球分类的内容： -增加了塑料小球（大球）：修改了塑料小球粒径范围：修改了塑料小球细度指标；修改了塑料小球耐温性指标。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由石油钻井工程专业标准化委员会提出并归口。 本标准主要起草单位：中国石油集团渤海钻探工程有限公司工程技术研究院。 本标准参加起草单位：石油工业标准化研究所、大港油田检测监督评估中心。 本标准主要起草人：张国兴、刘萍、郭卫、续丽琼、寇起明、周怡。
I SY/T5758—2011
- - - - .--
钻井液用润滑小球评价程序
1范围
本标准规定了钻井液用润滑小球的要求和测试程序本标准适用于钻井液用塑料小球、玻璃微珠的检验与验收。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T5005.钻井液材料规范 SY/T5559＇钻井液用处理剂通用试验方法
要求
C
钻井液用润滑小球（塑料小球、玻璃微珠）应符合表1所规定的技术要求。
表1钻井液用塑料小球、玻璃微珠技术指标
指标
项目
塑料小球
玻璃微珠
I类（大球）
Ⅱ类（混合球）
外观密度 g/cm3 耐温性 C 粒径 2. 0mm~0. 45mm 粒径<0.125mm 粒径0.9mm~0.2mm 含水率
白色半透明圆球体
流动圆球体 2.30~2.50
1. 03~1. 05 ≥185
≥500
≥95.0 1.0
≥50.0 ≤1.0
细度 %
≥97. 0 ≤3.0 ≥95.0 ≥120
≤3.0 ≥95.0
≤3.0 ≥95.0
% 圆球率 % 破碎力 N
:
1
建筑321---标准查询网 www. jz321.net SY/T5758—2011
仪器与设备
4
试验用以下仪器与设备： a) 烘箱：控温灵敏度土2℃。 b) 分析天平：分度值-0.1mg。
电子天平：分度值1mg。 d 电子天平：分度值10mg。 e) 马弗炉：控温灵敏度土10℃。 f) 标准筛：孔径2.0rmm，0.9mm，0.45mm，0.2mm，0.125mm各一个。 g) 读数放大镜：放大倍数大于或等于7倍。 h) 表面血。 i) 玻璃棒。 j) 埚。 k) 液压机：工作行程150mm，额定压力1MPa压力杆头部为直径-6mm的圆平面。 1) 压力杆：正圆钢柱或正棱钢柱，与液压机配套使用，高130mm～140mm。
5 塑料小球测试程序
5.1外观
在光线明亮的自然光下目测。 5.2密度
称取20g试样，精确到1mg。按GB/T-5005中重晶石密度的测试方法进行测试。 5.3耐温性 5.3.1称取5g土0.1g试样，置于表面血中，放人烘箱内，在185℃恒温30min 5.3.2从烘箱取出，观察塑料小球变化情况！小球应不变形，互不黏结。用玻璃棒能轻轻分开。 5.4细度 5.4.1，按需要将标准筛（孔径2.0mm，045mm，0.125mm）及筛底自上而下重叠放在一起。 5.4.2称取100g试样，精确到1mg。 5.4.3将试样倒入标准筛中，盖上筛盖，立即用手摇动并拍击标准筛，持续2min。 5.4.4在天平上分别称量粒径2.0mm~0.45mm、小于0l125mm塑料小球的质量。 5.4.5按公式（1）和公式（2）计算塑料小球的细度。
R. = m ×100% = m2 × 100%
(1)
mo
(2)
R2 =
mo
2 SY/T 5758-2011
式中： Ri- 一粒径为2.0mm～0.45mm塑料小球的含量，用百分数表示； R2 粒径为小于0.125mm塑料小球的含量，用百分数表示； o 称取塑料小球的质量，单位为克（g）； m 粒径为2.0mm~0.45mm塑料小球的质量，单位为克（g）； m2 粒径为小于0.125mm塑料小球的质量，单位为克（g）。
-
5.5含水率
按SY/T5559的要求进行测试。 5.6圆球率 5.6.1 称取5g试样，精确到10mg放在塘瓷盘上 5.6.2用读数放大镜挑选出杂质、破碎球及未成球部分，用分度值1mg的天平（称准至1mg）称其质量。 5.6.3按公式（3）计算圆球率
×100%
(3)
Z三 3
m3
式中： Z 圆球率，用百分数表示： m3 试样质量，单位为克（g）； m4 -杂质、破碎球及未成球部分质量，单位为克二（g）
5.6.4按5.6.1～5.6.3的方法连续操作.5次，/取5次结果的算术平均值作为圆球率的测定结果。
1
玻璃微珠测试程序
6
-
6.1外观
-
在光线明亮的自然光下目测。 6.2密度
-
称取50g试样，按GB/T5005中重晶右密度的测试方法进行测试。 6.3耐温性
-
称取5g土0.1g试样，置于瓷中，放进马弗炉，升温至500℃#5℃，！保持恒温30min。
6.3.1
6.3.2从马弗炉中取出蜗，冷却5min后观察，试样应不结块。 6.4细度
按需要将标准筛（孔径0.9mm，0.2mm）及筛底自上而下重叠放在一起。
6.4.13 6.4.2称取100g试样，精确到10mg。 6.4.3将试样倒人标准筛中，盖上筛盖，立即用手摇动并拍击标准筛，持续2min。
6.4.4在天平上称取粒径在0.9mm~~0.2mm之间的玻璃微珠质量。 6.4.5按公式（4）计算细度。
X= ms ×100%
(4)
m6
3
i
建筑321---标准查询网 www. jz321.net SY/T5758—2011
式中： X 粒径为0.9mm~0.2mm玻璃微珠的百分含量，用百分数表示： mis -粒径为0.9mm~0.2mm玻璃微珠的质量，单位为克（g）； m6 试样的质量，单位为克（g）。
6.5含水率
按SY/T5559的要求进行测试。 6.6圆球率
按5.6进行测试。 6.7破碎力 6.7.1取玻璃微珠样品，在读数放大镜下挑选出直径为0.8mm土0.03mm的微珠10粒。 6.7.2将圆柱（或棱柱）放在液压机下面，使压力杆头部的圆平面对准柱面的中心，缓慢加压，圆平面与柱面最接近时（尚未接触上，用眼晴观察两平面间有一丝缝隙。此时圆柱面可自由平移），记录压力表此时所指示的数值（零点压力）。 6.7.3将压力回零，在圆柱面中心放置一粒选好的微珠，缓慢加压，记录玻璃微珠被压碎时压力表所指示的最大压力。 6.7.4重复上述操作，记录每个玻璃微珠被压破碎时压力表所指示的最大压力。 6.7.5每一测定值减去零点压力后，换算为力值，单位为牛［顿］（N）。 6.7.6 按公式（5）计算其破碎力。取10次测定的平均值作为破碎力的测定结果。
F=(p-p)×"
(5)
百
式中： F - -小球的破碎力，单位为牛【［顿（N）力 小球破碎时压力：单位为兆帕（MPa）； Pi 零点压力，单位为兆帕（MPa）；
圆周率； D- 一压力机缸内径，单位为毫米（mm）。
元
7 精度要求
各项平均测定值在表2允许差值范围内取其算术平均值。
表2钻井液用塑料小球、玻璃微珠试验精度
项目密度 g/cm 耐温性 ℃ 细度 %
重复性 0. 025 5. 2 1. 1
再现性 0. 035
8.0
1.5 SY/T5758-2011
表2（续）重复性 0.35 1.5 4.2
项目含水率 % 圆球率 % 破碎力 N
再现性： 0.50: 2.0 5.0 :
8试验报告
试验报告单格式参见附录A、附录B。
C
-
建筑321---标准查询网 www.jz321.ne
