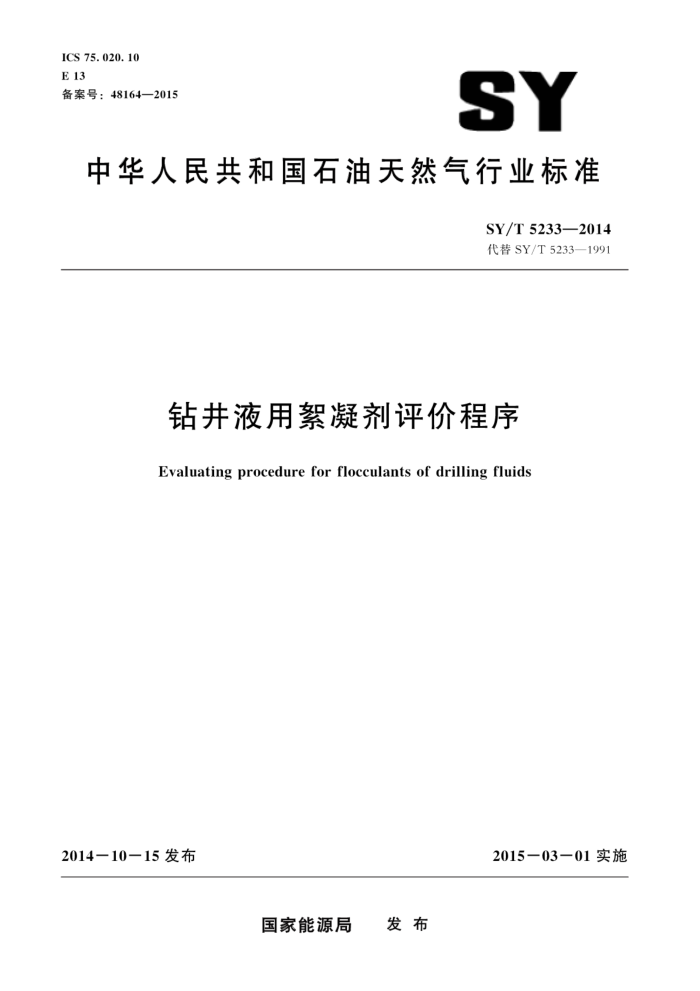

ICS 75. 020.10 E 13 备案号：48164—2015
SY
中华人民共和国石油天然气行业标准
SY/T5233—2014 代替SY/T5233—1991
钻井液用絮凝剂评价程序
Evaluating procedure for flocculants of drilling fluids
2014一10一15发布
2015一03一01实施
国家能源局 发布 SY/T52332014
目 次
前言
I
范围规范性引用文件
1
2
3仪器与设备 4试剂与材料 5评价程序 6评价结果附录A（资料性附录）4 钻井液用絮凝剂评价报告格式 SY/T5233—2014
前言
本标准按照GB/T1.1一2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则起草。
本标准代替SY/T5233一1991《钻井液用絮凝剂评价程序》，与SY/T5233一1991相比，主要变化如下：
一修改了试验用膨润土［见第4章d] 一修改了膨润土的加量（见5.2.1）；一增加了基浆性能（见5.2.2）；一修改了絮凝剂加样方法及加量（见5.2.3）。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任本标准由石油钻井工程专业标准化委员会提出并归口。 本标准起草单位：中国石油渤海钻探工程有限公司工程技术研究院、中国石油勘探开发研究院标
准化所、大港油田分公司检测监督评估中心起草
本标准主要起草人：张国兴、刘萍、郭卫、续丽琼、寇起明、周怡。
II SY/T5233—2014
钻井液用絮凝剂评价程序
1范围
本标准规定了水基钻井液用絮凝剂的评价项目和分析方法本标准适用于水基钻井液用高分子聚合物絮凝剂絮凝能力的实验室评价。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
GB/T5005钻井液材料规范 GB/T6682分析实验室用水规格和试验方法 GB/T16783.1石油天然气工业钻井液现场测试第1部分：水基钻井液 SY/T5677钻井液用滤纸
3仪器与设备
试验用以下仪器与设备： a) 具塞量筒：250mL，全高400mm±5mm，内径40mm±1mm，刻度以上空间高度88mm
±10mm. b) 电子天平：感量0.01g，0.1g c) 秒表：精度为±1s/h。 d） 烧杯：50mL e) 滴管。 f) 搅拌器：如装有9B29X叶轮的9B型多轴搅拌器（负载转速11000r/min土300r/min）或等效
物，转轴应装有单正弦波形的叶片，叶片直径约25mm，冲压面向上安装。 g） 滤失仪：低温低压式，符合GB/T16783.1的要求。 h） 磁力搅拌器：配有4cm搅拌子（带镀层）。 i） 量筒：容量为10mL±0.2mL或25mL±0.2mL。
4试剂与材料
试验用以下试剂与材料： a)7 高岭土粉：化学纯，细度44μm（325目）级 b） 蒸馏水：符合GB/T6682三级要求。 c） 滤纸：符合SY/T5677的LTP型规定。 d） 膨润土：符合GB/T5005中钻井级膨润土的要求。 e) 半对数坐标纸。
1 SY/T 5233—2014
f）长条方格纸：每小格为1mm。
5评价程序
5.1絮凝时间测试程序 5.1.1在250mL的具塞量筒上，贴上每小格为1mm的长条方格纸，使长条方格纸的“0”度线对准量筒的250mL刻度线，然后从“0”向下标示刻度，即得到一个从上向下读数的沉降管。 5.1.2用量筒量取50mL蒸馏水加人到烧杯中，放人搅拌子。然后放在磁力搅拌器上：开动搅拌器，慢慢加人1g士0.01g絮凝剂试样，注意不要结块，搅拌4h。 5.1.3在24℃土3℃下，向贴好长条方格纸并标好刻度的具塞量筒中加人200mL蒸馏水，再加人 30g土0.1g高岭土粉，摇动1min，摇动混合均匀后，立即加人浓度为0.50g/100mL的絮凝剂溶液 2g土0.01g。称量采用减量法，即首先将50mL的烧杯及干燥洁净的滴管放在电子天平上清零，然后向烧杯中加人浓度0.50g/100mL的絮凝剂溶液（5±0.01）g~（10土0.01）g，而后用滴管移取絮凝剂溶液2g土0.01g。称量完毕后，向具塞量筒中补充蒸馏水至总体积为250mL（方格纸的0度线）。 5.1.4按每分钟倒正30次（一倒一正为2次）的频率混合1min，然后静置并同时启动秒表，记录 10s. 20s, 30s: 40s. 50s 和 1min: 1.5min, 2min: 2.5min. 3min 3.5min* 4min, 5min, 6min. ，15min时絮凝物界面的沉降度刻度H，最后记下1h的刻度Hmax。 5.1.5在半对数坐标纸上，以沉降时间（lgt）为纵坐标，以絮凝物界面的沉降度刻度H为横坐标绘制沉降曲线图，从图上找到Hmax的一半所对应的时间即为絮凝时间t1/2。 5.2滤失量测试程序 5.2.1向三只高速搅拌杯中分别加人400mL蒸馏水，然后加人15g土0.1g钻井级膨润土。在高速搅拌器上高速搅拌20min：中间至少停止两次以刮下黏附在容器壁上的膨润土：在24℃土3℃下密闭养护24h，即为基浆。 5.2.2取一份基浆，在高速搅拌器上高速搅拌5min，按GB/T16783.1中的规定测定690kPa压力下30min的滤失量，基浆滤失量应在20.0mL土3.0mL范围内，否则，通过增减膨润土的加量重新配制基浆。 5.2.3向另外两份基浆中，分别加人0.4g土0.01g的絮凝剂试样和1.2g土0.01g的絮凝剂试样，在高速搅拌器上高速搅拌20min，在24℃土3℃下密闭养护24h。在高速搅拌器上高速搅拌5min，按 GB/T16783.1中的规定测定690kPa压力下30min的滤失量。
6评价结果
将试验所得的絮凝时间和滤失量填人评价报告单，评价报告单格式参见附录A。 SY/T 5233—2014
附录A （资料性附录）
钻井液用絮凝剂评价报告格式
表A.1给出了钻井液用絮凝剂评价报告格式单，
表A.1 钻井液用絮凝剂评价报告单
委托单位：试验编号：生产厂名：取样日期：
报告编号：收到样品日期： 年 月 日试验日期：取样人：
项目絮凝时间 t/2，s
试验结果
基浆
滤失量，mL 加人0.4g絮凝剂后
加人1.2g絮凝剂后
审核人：
检验员：
年 月 日 中华人民共和国石油天然气行业标准
钻井液用絮凝剂评价程序
SY/T5233—2014
*
石油工业出版社出版
（北京安定门外安华里二区一号楼）北京中石油彩色印刷有限责任公司排版印刷
新华书店北京发行所发行
*
880×1230毫米16开本0.5印张13千字印1—1500 2015年2月北京第1版 2015年2月北京第1次印刷
书号：1550217157 定价：6.00元
版权专有不得翻印
SY/T 52332014
