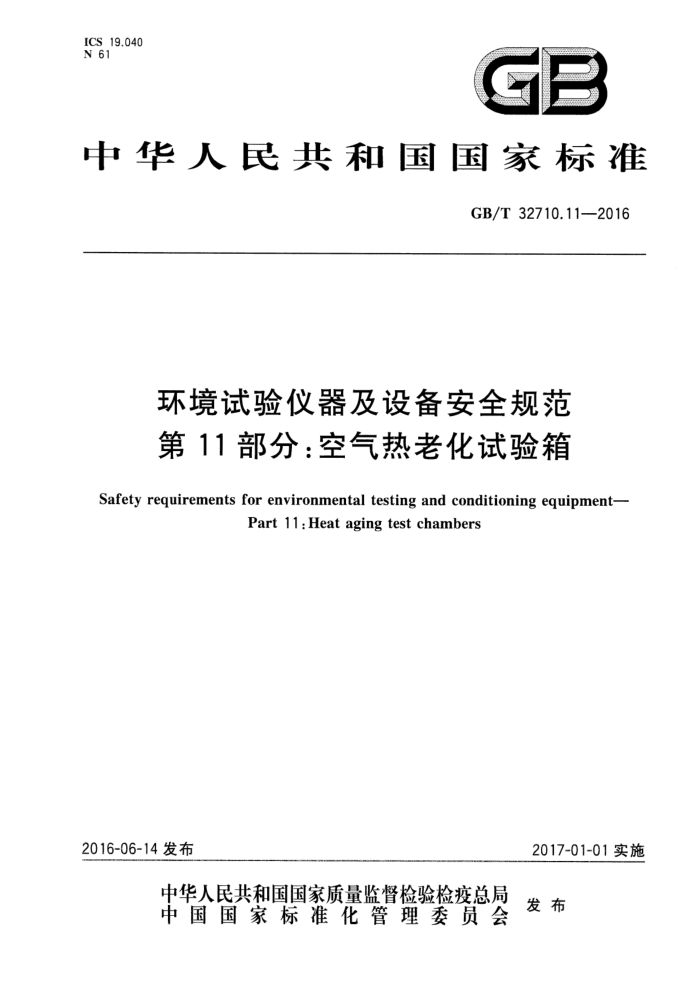

ICS19.040 N 61
GB
中华人民共和国国家标准
GB/T32710.11-2016
环境试验仪器及设备安全规范第11部分：空气热老化试验箱
Safety requirements for environmental testing and conditioning equipment-
Part 11:Heat aging test chambers
2017-01-01实施
2016-06-14发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会 发布 GB/T 32710.11-2016
目 次
前言 1 范围
I
规范性引用文件术语和定义试验标志和文件防电击防机械危险
2
3 4 5 6 A
12
8 耐机械冲击和撞击· 9 防止火焰蔓延 10 设备的温度限值和耐热 11 防流体危险 12 防辐射（包括激光源）、声压和超声压· 13 对释放的气体、爆炸和内爆的防护 14 元器件 15 利用联锁装置的保护 16 试验和测量设备附录
12
13
14
14 15 15
16
16
17
1 GB/T 32710.11-2016
前言
GB/T32710基于GB/T32710.1一2016《环境试验仪器及设备安全规范第1部分：总则》、 GB4793.1-2007《测量、控制和实验室用电气设备的安全要求 交第1部分：通用要求》的技术基础上制定。
GB/T32710《环境试验仪器及设备安全规范》目前分为13个部分：
-第1部分：总则； —第2部分：低温恒温循环装置；
第3部分：低温恒温槽； -第4部分：高温恒温循环装置；
-
第5部分：高温恒温槽；第6部分：生物人工气候试验箱；
-第7部分：气候环境试验箱；第8部分：生化培养箱；第9部分：电热恒温培养箱；第10部分：电热干燥箱及电热鼓风干燥箱；一第11部分：空气热老化试验箱；第12部分：盐槽；第13部分：振荡器、振荡恒温水槽和振荡恒温培养箱。
本部分为GB/T32710的第11部分。 本部分按照GB/T1.1一2009给出的规则起草。 GB/T32710.11应结合GB/T32710.1—2016和GB4793.1—2007一起使用。本部分中写明“适
用”的部分，表示GB4793.1一2007的相应条应用于本部分；本部分写明“代替”或“修改”的部分表明以本部分的条为准；本部分中写明“增加”的部分，表明除要符合GB4793.1一2007的相应条外，还应符合本部分中增加的条。为了区别GB4793.1一2007中的条，本部分增加的条的编号以101开始，例如 5.2.101、aa)、bb)等。
本部分由中国机械工业联合会提出。 本部分由全国实验室仪器及设备标准化技术委员会（SAC/TC526)归口。 本部分主要起草单位：杭州雪中炭恒温技术有限公司、工业和信息化部电子五所、机械工业仪器仪
表综合技术经济研究所、衡阳衡仪电气有限公司、华测检测技术股份有限公司。
本部分主要起草人：徐月明、邹苏阳、张桂玲、刘湘衡、梅恪、柳晓菁。
E GB/T 32710.11--2016
环境试验仪器及设备安全规范第11部分：空气热老化试验箱
1范围
GB/T32710的本部分规定了测量、控制与实验室用的空气热老化试验箱的电击和电灼伤，机械危险，火焰从设备内向外蔓延，过高温，流体和流体压力的影响，辐射影响（包括激光器、声压和超声压），释放的气体、爆炸和内爆以及化学危险的安全内容。但不包括与安全无关的设备的可靠功能、性能或其他特性、运输包装的有效性、电磁兼容（EMC)要求、对爆炸环境的防护措施、维修（修理）、维修（修理）人员的防护。
本部分适用于测量、控制与实验室用的空气热老化试验箱。 注：这类仪器与设备可能是探人式试验箱，也可能是步人式试验箱。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件
GB/T2423.2一2008电工电子产品环境试验第2部分：试验方法试验B：高温 GB4208—2008外壳防护等级（IP代码） GB4706.1一2005家用和类似用途电器的安全第1部分：通用要求 GB4793.1一2007测量、控制和实验室用电气设备的安全要求第1部分：通用要求 GB/T5465.2一2008电气设备用图形符号第2部分：图形符号 GB7000.1一2007灯具第1部分：一般要求与试验 GB17465（所有部分）家用和类似用途器具耦合器 GB/T32710.1一2016环境试验仪器及设备安全规范第1部分：总则 ISO7000：2004设备用图形符号索引和一览表（Graphicalsymbolsforuseonequipment
Index and synopsis)
ISO7010：2011图形符号安全颜色和安全标志 注册安全标志（Graphicalsymbols一Safety colours and safety signs-Registered safety signs)
3术语和定义
GB4793.1一2007界定的以及下列术语和定义适用于本文件。
3.1设备和设备的类别
增加：增加下面的新定义：
3.1.101
试验箱testchamber 其中某部分能满足规定试验条件的密闭的箱体或空间。
1 GB/T32710.11—2016
注1：本部分中泛指所有适用的气候环境试验箱。 注2：至少应包括一个可以完全密闭的箱体或空间，一个方便样品操作或人员进出的门，一个电子式控制器，加热
和吸热装置的其中一个或两个等，有或没有循环风扇。
3.1.102
高温试验箱heatingtestchamber 满足GB/T2423.2一2008试验B规定的试验程序，装备了电阻加热装置但不装备有源制冷装置，
用于模拟高温条件的试验箱。
注：高温试验箱只能在接近或高于环境温度工作，设备依靠试验消耗的热量维持接近环境的工作恒温。 3.1.103
空气热老化试验箱heatagingtestchamber 装备换气装置的高温试验箱。
3.1.104
步入式试验箱 walk-in test chamber 开口允许人员进出的试验箱。 注：开口只允许样品操作不允许人员进出的试验箱为探入式试验箱。这里不考虑身高小于1300mm的儿童和开
口底部高度不小于800mm的试验箱。
3.2零部件和附件
增加：增加下面的新定义：
3.2.101
换气装置 ventilator 用于试验箱工作空间内外空气交换的一种装置。 注：试验箱的空气交换量试验方法，可参考ASTME145-94(2006)。
3.5安全术语
3.5.9 9代替：
正常使用 normaluse 试验箱在以下条件下使用：
3.5.9.101
空气热老化试验箱的正常使用 normaluseof heatagingtestchamber 按制造商的使用说明书操作和4.3.1.3规定的试验条件工作，空载，关闭空气热老化试验箱的门或
盖，按适用的情况启动试验箱内部的通风循环等使连续工作。通过设置温度控制器或使用其他方式使电阻加热装置在操作温度范围内连续正常工作。将换气装置设置在正常调节范围内的任意一个位置。
4试验
除下述内容外，GB4793.1一2007的第4章均适用，应同时满足GB/T32710.1一2016第4章的要求。 4.3.1环境条件 4.3.1.1正常的环境条件
试验箱应满足GB/T32710.1一2016中4.3.1.1规定的正常环境条件。 2 GB/T 32710.11-—2016
4.3.1.2扩展的环境条件
如果适用，试验箱应满足GB/T32710.1一2016中4.3.1.2规定的扩展环境条件。 4.3.1.3基准试验环境条件
试验箱应满足GB/T32710.1一2016中4.3.1.3规定的基准试验环境条件。 4.3.2 设备状态
增加：在第一段后增加以下段：对试验箱在运行高温，或者将换气装置按正常使用开启到最大位置、最小位置等状态下是否能够满
足要求有怀疑时，试验应在一个以上组合条件下进行，按能够产生最不利结果的组合所得到的数据为判别依据。 4.4.2.10电阻加热装置
增加：在c)后增加以下新条目： aa）装有带管状外鞘或埋人式电阻加热装置的试验箱，电阻加热装置的一端要与其外鞘相连接。 改变试验箱输入电源的极性，将电阻加热装置的另一端与其外鞘相连，重复此试验。 预定永久连接到固定布线的试验箱和在10.101的试验期间出现全极断开的试验箱不进行此试验。 注1：带中性线的试验箱，在中线与外鞘连接的状态下进行试验。 注2：对埋人式电阻加热装置，其金属外壳可认为是外鞘。 增加条：
4.4.2.101照明灯
按照适用的情况，试验箱在空载、循环风扇关闭、门或盖开启或关闭，选择最不利的组合条件下工作，制造商技术文件中明确规定禁止组合的除外。装有制造商推荐灯具的全套照明装置（包括灯罩），应在十10%额定电压下连续工作12h。
带放电灯（管）的照明装置在GB7000.1一2007中12.5.1a）、d)和e)规定的故障条件下工作，以额定电压向试验箱供电，直至被测零部件的温度达到稳定。 4.4.2.102 2保护电子电路
带有保护电子电路的试验箱，应按适用情况经受GB4706.1一2005中19.11.2和19.11.3的试验。 注：按GB4706.1一2005中19.11.1规定为低功率的和防止电击、机械、过热和流体等危险不依赖的电子电路不需
要经受本试验。
4.4.2.103 防潮湿和液体危险
除了IPX0以外的干燥箱，其余设备应按下述要求承受GB4208一2008的试验：
-IPX1千燥箱按GB4208—2008中14.2.1进行试验； —IPX2干燥箱按GB4208--2008中14.2.2进行试验； —IPX3干燥箱按GB4208--2008中14.2.3进行试验； —IPX4干燥箱按GB42082008中14.2.4进行试验； —IPX5干燥箱按GB4208-2008中14.2.5进行试验；
3 GB/T32710.11—2016
—IPX6干燥箱按GB4208—2008中14.2.6进行试验。
4.4.4施加故障条件后的符合性
增加：在4.4.4.1d)后增加以下新条目： aa）在规定条件下测得的灯具配套的镇流器绕组及导线的温度，不应超过GB7000.1一2007中
12.5规定的限值。 bb） 经受GB4706.1—2005中19.11.2和19.11.3试验的电子电路，应满足GB4706.1—2005中
19.13规定的要求。
4.4.4.2
代替：用以下内容代替第二段：除了试验箱的受热表面外（见GB4793.1一2007中10.1），无论是由于传热还是由于接近发热元件
而受热，试验箱表面或零部件的温度在环境温度40℃或最大额定环境温度（如果额定环境温度更高，见 4.3.1.2)时不得超过105℃。
5 标志和文件
除下述内容外，GB4793.1一2007的第5章均适用，应同时满足GB/T32710.1一2016第5章的要求。 5.1.2标识
修改：将b)的内容修改如下： b）型号、名称、系列号或能识别试验箱的其他方法。如果标有相同识别标志（型号）的试验箱是
在一个以上的生产场地制造的，则对每一个生产场地制造的试验箱，其标志应当能识别出试验箱的生产场地。
5.1.3电源
增加： c）后增加以下段落和注：如果组成试验箱的各个系统及其附件的功率大于100W，除了标注试验箱的额定总功率或总电流
外，还应对这些系统的输人功率或电流单独标注：
加热系统的输人功率（W），如果试验箱不止一个电阻加热装置，则还应分别标识各电阻加热装置的加热功率；循环风扇的输人电流（A)；照明灯的最大输人功率（W)；按适用的情况，换气装置驱动电动机的额定输人电流（A）。
用以下内容代替e)以后的段落：通过目视检查，以及通过测量功率或输入电流来检验c)以及后续段落规定的标志是否合格。测量
应当在额定电压条件和电流达到稳定状态后进行，以免计人任何起始冲击电流。
试验箱的其他操作条件应使试验箱处在消耗最大功率的状态。不考虑瞬态值，测得值大于标志值
4 GB/T32710.112016
时，不得超过标志值的10%。
注101：如果接通后1min或更短时间，实际功率或电流有可能比标示的最大额定功率或电流大得多，则应在最大
额定功率或电流的后面的括弧内标出瞬间最大值。
增加的条：
表1符号
在表1中增加下面5个新符号：
说 明带中性线的三相交流电
符 号 3N~
序号 101
标 准
GB/T 5465.2—2008-5032-2
(↑
102
ISO 7000:2004-1604/1605
换气装置
103
ISO 7000:2004-1604
新鲜空气人口
104
ISO 7000:2004-1605
废气排放口
A
105
小心，手夹伤危险
ISO 7010:2011-W024
5.1.5 5端子、连接件和操作装置
增加的条： 5.1.5.101 换气装置和测试孔的标志
a) 在换气装置的附近应当有以下标志：
换气装置的调节杆附近应使用表1符号102；新鲜空气的入口位置，应使用表1符号103，必要时应使用文字予以警告：新鲜空气人口，严禁堵塞。 废气排放的出口位置，应使用表1符号104。如果废气温升超过70℃时，应使用表1的符号13，警告使用者应小心，防止烫伤危险。
b) 测试孔周围，如果废气温升超过70℃时，应使用表1的符号13，警告使用者应小心，防止烫伤
危险。 如果接口位置或附近没有足够的空间，可以使用表1的符号14，并在技术文件中附加说明。 通过目视检查，以及通过温度测量或排出气体的成分分析来检验规定的标志是否合格。
5.1.5.102等电位标志
等电位联结端子应使用GB/T5465.2一2008的符号5021进行标识。这些标志不应标在螺钉、可取下的垫圈或进行导线连接时可能被取下的其他零件上。
