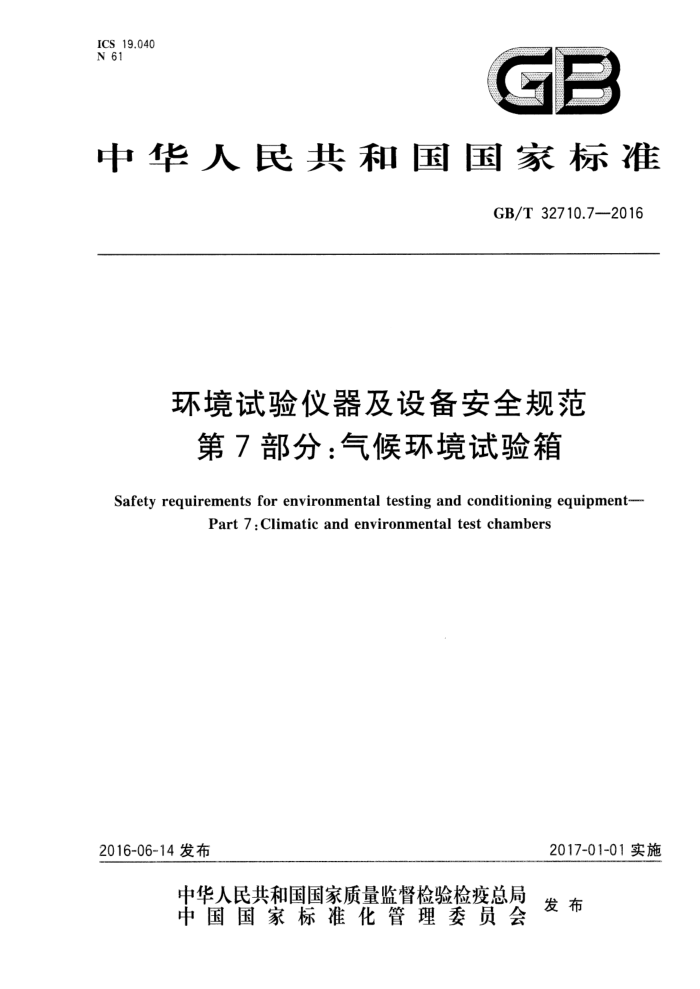

ICS 19.040 N 61
GB
中华人民共和国国家标准
GB/T32710.7—2016
环境试验仪器及设备安全规范
第7部分：气候环境试验箱
Safety requirements for environmental testing and conditioning equipment-
Part7:Climatic andenvironmentaltestchambers
2017-01-01实施
2016-06-14发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T 32710.7—2016
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义 4 试验 5 标志和文件· 6 防电击· 7 防机械危险· 8 耐机械冲击和撞击· 9 防止火焰蔓延 10 设备的温度限值和耐热 11 防流体危险 12 防辐射（包括激光源）、声压和超声压. 13 对释放的气体、爆炸和内爆的防护 14 元器件 15 利用联锁装置的保护 16 试验和测量设备附录参考文献
13 23 27 28 29 30 32 36 37 ·37 40 41 42 43 GB/T 32710.7-2016
前言
GB/T32710基于GB/T32710.1一2016《环境试验仪器及设备安全规范 第1部分：总则》、 GB4793.1一2007《测量、控制和实验室用电气设备的安全要求 交、第1部分：通用要求》的技术基础上制定。
GB/T32710《环境试验仪器及设备安全规范》目前分为13个部分：
-第1部分：总则；第2部分：低温恒温循环装置；第3部分：低温恒温槽；第4部分：高温恒温循环装置；第5部分：高温恒温槽；第6部分：生物人工气候试验箱；
第7部分：气候环境试验箱；
第8部分：生化培养箱；第9部分：电热恒温培养箱；第10部分：电热干爆箱及电热鼓风干燥箱：一第11部分：空气热老化试验箱；
第12部分：盐槽；第13部分：振荡器、振荡恒温水槽和振荡恒温培养箱。
本部分为GB/T32710的第7部分。 本部分按照GB/T1.1--2009给出的规则起草。 GB/T32710.7应结合GB/T32710.1—2016和GB4793.1-2007一起使用。本部分中写明“适用”
的部分，表示GB4793.1一2007的相应条应用于本部分；本部分写明“代替”或“修改”的部分表明以本部分的条为准；本部分中写明“增加”的部分，表明除要符合GB4793.1一2007的相应条外，还应符合本部分中增加的条。为了区别GB4793.1一2007中的条，本部分增加的条的编号以101开始，例如 5.2.101、aa)、bb)等。
本部分由中国机械工业联合会提出。 本部分由全国实验室仪器及设备标准化技术委员会（SAC/TC526)归口。 本部分主要起草单位：杭州雪中炭恒温技术有限公司、工业和信息化部电子五所、机械工业仪器仪
表综合技术经济研究所、衡阳衡仪电气有限公司、华测检测技术股份有限公司。
本部分主要起草人：徐月明、邹苏阳、张桂玲、刘湘衡、梅恪、柳晓菁。 GB/T32710.7-—2016
环境试验仪器及设备安全规范
第7部分：气候环境试验箱
1范围
GB/T32710的本部分规定了测量、控制与实验室用的湿热试验箱、盐雾试验箱、长霉试验箱、低温
试验箱、高低温低气压试验箱、高温低气压试验箱、高低温试验箱、高温试验箱、低气压试验箱和氙弧灯耐气候试验箱的电击和电灼伤，机械危险，火焰从设备内向外蔓延，过高温，流体和流体压力的影响，辐射影响（包括激光器、声压和超声压），释放的气体、爆炸和内爆以及生物和化学危险的安全内容。但不包括与安全无关的设备的可靠功能、性能或其他特性、运输包装的有效性、电磁兼容（EMC)要求、对爆炸环境的防护措施、维修（修理）、维修（修理）人员的防护，
注1：气候环境试验箱的工作温度范围可低于和/或高于环境温度。作为冷源时，可以从空气以及位于空气中的样
品中吸收热量，作为热源时，可以向空气以及位于空气中的样品施加热量。 本部分适用于测量、控制与实验室用的湿热试验箱、盐雾试验箱、长霉试验箱、低温试验箱、高低温
低气压试验箱、高温低气压试验箱、高低温试验箱、高温试验箱、低气压试验箱和氙弧灯耐气候试验箱等。
注2：这类仪器与设备可能是探人式试验箱，可能是步入式试验箱，也可能是与振动、冲击等组合的综合性试验箱。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T2423.1--2008电工电子产品环境试验第2部分：试验方法试验A：低温 GB/T2423.2—2008 电工电子产品环境试验 第2部分：试验方法试验B：高温 GB/T2423.3—2006 电工电子产品环境试验第2部分：试验方法试验Cab：恒定湿热试验 GB/T2423.16—2008 电工电子产品环境试验第2部分：试验方法试验J及导则：长霉 GB/T2423.17-2008E 电工电子产品环境试验第2部分：试验方法试验Ka：盐雾 GB/T2423.18—2012 环境试验第2部分：试验方法试验Kb：盐雾，交变（氯化钠溶液） GB/T2423.21—2008 电工电子产品环境试验第2部分：试验方法试验M：低气压 GB/T2423.24—2013 环境试验第2部分：试验方法试验Sa：模拟地面上的太阳辐射及其试
验导则
GB4208—2008 外壳防护等级（IP代码） GB4706.12005家用和类似用途电器的安全第1部分：通用要求 GB4706.13—2014 家用和类似用途电器的安全制冷器具、冰淇淋机和制冰机的特殊要求 GB4706.17-2010 家用和类似用途电器的安全电动机-压缩机的特殊要求 GB4706.71--2008 家用和类似用途电器的安全供热和供水装置固定循环泵的特殊要求 GB4706.89—2008 家用和类似用途电器的安全工业和商用高压清洁器与蒸汽清洁器的特殊
要求
GB4793.1—2007 测量、控制和实验室用电气设备的安全要求第1部分：通用要求 GB4943.1—20111 信息技术设备安全第1部分：通用要求
1 GB/T32710.7—2016
GB/T5465.2-2008电气设备用图形符号第2部分：图形符号 GB7000.1一2007灯具第1部分一般要求与试验 GB9237一2001制冷和供热用机械制冷系统安全要求 GB/T10125—2012人造气氛腐蚀试验盐雾试验 GB17465（所有部分）家用和类似用途器具耦合器 GB/T32710.12016环境试验仪器及设备安全规范第1部分：总则 ISO7000：2004设备用图形符号索引和一览表（Graphicalsymbolsforuseonequipment—
Index and synopsis)
ISO7010：2011图形符号安全颜色和安全标志注册安全标志（Graphicalsymbols一Safety colours and safety signsRegistered safety signs)
IEC61770：2008与总水管连接的电气器具避免软管组件的反虹吸和失效（Electricappliances connected to the water mainsAvoidance of backsiphonage and failure of hose-sets)
3术语和定义
GB4793.1一2007界定的以及下列术语和定义适用于本文件。 3.1设备和设备的类别
增加：增加下面的新定义：
3.1.101
试验箱 testchamber 其中某部分能满足规定试验条件的密闭的箱体或空间。 注1：本部分中泛指所有适用的气候环境试验箱。 注2：至少应包括一个可以完全密闭的箱体或空间，一个方便样品操作或人员进出的门，一个电子式控制器，加热和
吸热装置的其中一个或两个等，有或没有循环风扇。
3.1.102
气候环境试验箱climaticandenvironmentaltestchamber 满足GB/T2423规定的试验程序，用于模拟自然环境温度、湿度、气压、辐照、淋雨、盐雾等条件一
个或多个因素影响的试验箱。 3.1.103
低温试验箱refrigeratedtestchamber 满足GB/T2423.1一2008试验A规定的试验程序，装备了有源制冷装置但不装备电阻加热装置，
用于模拟低温条件的气候环境试验箱。
注：低温试验箱只能在接近或低于环境温度工作，设备依靠试验产生的热量和制冷系统的热量实现升温或维持
恒温。
3.1.104
高温试验箱heatingtestchamber 满足GB/T2423.2一2008试验B规定的试验程序，装备了电阻加热装置但不装备有源制冷装置，
用于模拟高温条件的气候环境试验箱。
注：高温试验箱只能在接近或高于环境温度工作，设备依靠试验消耗的热量维持接近环境的工作恒温。 3.1.105
高低温试验箱refrigeratedandheatingtestchamber 满足GB/T2423.1-—2008试验A和GB/T2423.2—2008试验B规定的试验程序，同时装备电阻加 2 GB/T32710.7—2016
热装置和有源制冷装置，用于模拟低温和高温条件的气候环境试验箱。
注：高低温试验箱既能低于环境温度工作，又能高于环境温度工作，除了制冷装置以外，还有独立的电阻加热装置
以实现降温、升温和维持恒温。
3.1.106
低气压试验箱lowairpressuretestchamber 满足GB/T2423.21一2008试验M规定的试验程序，用于模拟高海拨地区和高空环境、低于标准大
气压环境的高低温试验箱或综合试验箱。 3.1.107
湿热试验箱dampheattestchamber 恒温恒湿试验箱temperatureandhumiditytestchamber 满足GB/T2423.3一2006试验C和GB/T2423.4试验D规定的试验程序，用于模拟自然环境温
度、湿度条件的高低温试验箱、高温试验箱或低温试验箱
注：试验箱可能装备了能够使水蒸发、汽化或雾化的电阻式加湿器、电极式加湿器、超声波加湿器或离心雾化式加
湿器，或用于连接外部加湿器或蒸汽的接口。
3.1.108
氙弧灯耐气候试验箱xenon-arcweatherdurabilitytestchamber 满足GB/T2423.24一2013试验S规定的试验程序，使用氙弧灯为光源，用于模拟太阳光辐照、温
度和/或湿度、凝露、淋雨等条件的高低温试验箱、高温试验箱或低温试验箱。 3.1.109
长霉试验箱 mould growth test chamber 满足GB/T2423.16一2008试验J规定的试验程序，用于模拟自然环境温度、湿度条件下霉菌生长
的高低温试验箱、高温试验箱或低温试验箱。 3.1.110
盐雾试验箱 salt spray corrosiontest chamber 满足GB/T2423.17-2008或GB/T2423.18—2012试验K规定的试验程序，符合GB/T10125-
2012规定的盐雾腐蚀试验方法对样品进行试验的试验箱。
注1：盐雾腐蚀试验一般包括：中性盐雾试验（NSS)、醋酸盐雾试验（AASS)、铜盐加速醋酸盐雾试验(CASS)等。 注2：至少应包括一个可以调节温度的雾化室，一个盐溶液储存槽，一个经净化和温湿度调节的压缩空气源，一个或
多个喷雾嘴，样品支架，一个控制装置。
3.1.111
步入式试验箱 walk-intestchamber 开口允许人员进出的试验箱。 注：开口只允许样品操作不允许人员进出的试验箱为探入式试验箱。这里不考虑身高小于1300mm的儿童和开
口底部高度不小于800mm的试验箱。
3.2零部件和附件
增加：增加下面的新定义：
3.2.101
压缩机compressor 提高制冷剂蒸汽压力的机械设备。 ┌GB9237—2001，定义3.9
3.2.102
电动机-压缩机 motor-compressor 一个由压缩机的机械结构和电动机组成的，压缩机和电动机封闭在同一个密封的壳体内，且没有外
3 GB/T32710.7—2016
轴封，电动机运行在有润滑或没有润滑的制冷剂气体中。壳体可以用熔焊或铜焊来永久性密封（全封闭型电动机-压缩机），也可以用填料接头来密封（半封闭型电动机-压缩机）。也可以包括一个接线盒、一个接线盒盖和其他电气组件或一个电子控制系统。
［GB4706.17—2010，定义2.101］ 3.2.103
制冷剂 refrigerant 制冷系统中用于传递热量的液体，在低温、低压时吸收热量，在高温、高压时放出热量，此过程中通
常伴随流体状态的变化。
[GB9237——2001,定义3.45] 3.2.104
可燃性制冷剂 flammable refrigerant GB9237一2001中，可燃性等级分类为2组或3组的制冷剂。 注：包含一个以上制冷剂分类组别的混合制冷剂，可以使用最不利的一类制冷剂按本定义进行评价，也可以将整个
混合制冷剂按ISO817进行可燃性评价。
3.2.105
冷凝器 condenser 经压缩后的气态制冷剂通过向外部介质中散热而被液化的热交换器。
3.2.106
强制风冷式冷凝器 号air-cooledcondenser 使用强制通风散热的空气冷却冷凝器。
3.2.107
水冷式冷凝器 water-cooledcondenser 使用直通水或循环水散热的水冷却冷凝器。
3.2.108
制冷剂冷凝机组 (refrigerant)condensing unit 指使用给定制冷剂的特定的制冷机组，它由一组或多组电动机-压缩机、冷凝器、储液器（需要时）和
其他附件组成。
［GB9237—2001，定义3.12] 3.2.109
蒸发器 evaporator 经减压后的液态制冷剂通过从待制冷的介质中吸热而被蒸发的热交换器。
3.2.110
制冷装置 refrigeratinginstallation 构成制冷系统及其运行所必要的所有设备的组合。 ［[GB9237—2001，定义3.46] 注1：含有制冷剂的部件通过内部相互联接，组成一个封闭的制冷回路，制冷剂就在这个回路里循环吸热和放热，这
样的系统称为制冷系统。
注2：制冷剂冷凝机组与蒸发器之间可以是一体集成式或远程分体式连接。 3.2.111
高压侧high-pressure side 制冷装置中压力接近冷凝压力的部分。 ［GB9237—2001，定义3.24]］
4 GB/T32710.7--2016
3.2.112
低压侧low-pressure side 制冷装置中压力接近蒸发压力的部分。 [GB9237—2001,定义3.30]
3.2.113
有限充装的制冷装置 limited-charge refrigerated equipment 装置的内部容积及制冷剂总充填量为：系统停机时，即使充装的制冷剂全部蒸发，也不会超过其最
大工作压力。
［GB9237—2001，定义3.32] 3.2.114
限压器件 pressure-limitingdevice 通过停止压缩机工作来对预定压力自动响应的机构。 注：例如高低压开关。但是使用限压器件的试验箱在处于压缩机停机状态时并不能阻止压力变化。
3.2.115
泄压器件 pressure-relief device 能够自动释放过高压力的阀或爆破片。 ［GB9237—2001,定义3.40]
3.2.116
安全阀 pressure-reliefvalve 用弹簧或其他方法使其保持关闭的压力驱动阀。当压力超过设定值时，就会自动泄压，当压力降到
其设定值以下后，又会重新关闭和阻止流体进一步流动。
LGB9237—2001定义3.41
3.2.117
电极式加湿器 electrode-type humidifier 通过电流流过导电性液体使液体加热雾化的装置。 [GB4706.48—2009，定义3.101]
3.2.118
保护电子电路 protectiveelectroniccircuit 防止非正常运行状态下出现危险的电子电路。 「GB4706.1-2005.定义3.9.1、3.9.2和3.9.3 注1：至少装有一个电子元件的电路为电子电路。 注2：电路中的部分也可以起到功能的作用。
3.2.119
液体传热介质heattransferliquid 用于热量传递而不改变任何状态的液体。 [GB9237—2001,定义3.22]
3.2.120
冷却水循环装置 re-circulatingcooler 装备有源制冷装置但不装备电阻加热装置，使用水作为液体传热介质，通过循环泵驱动水的循环完
成热量交换和冷却的完整装置。
注：冷却水循环装置的工作温度范围通常为5℃～十40℃。冷却水循环装置所用的液体传热介质通常为去离子
水、蒸馏水或纯净水，用于代替自来水的使用。
5
