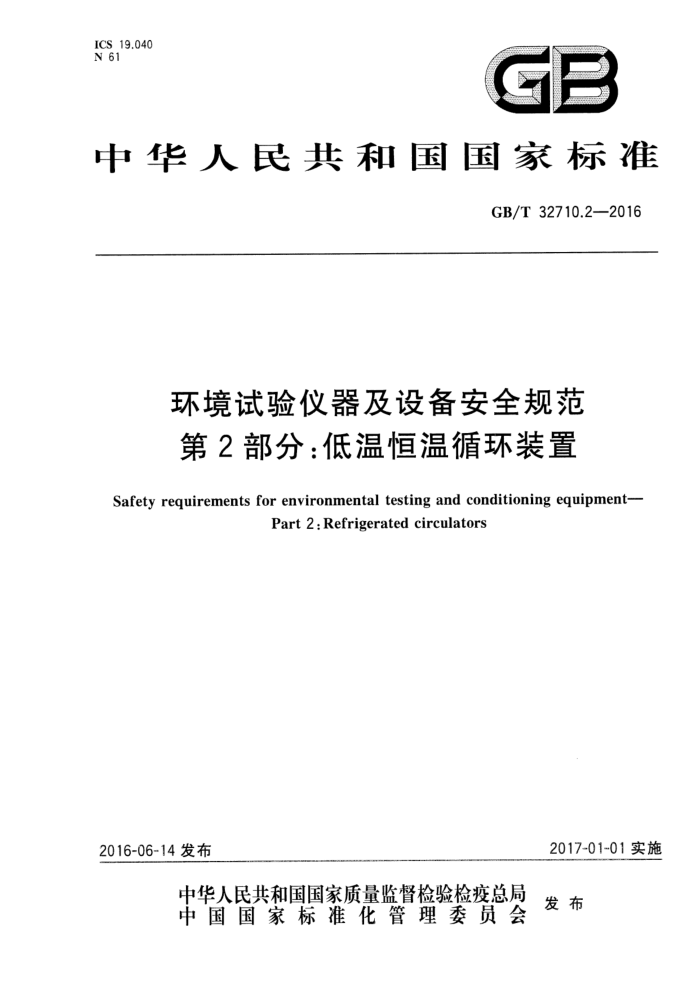

ICS _19.040
GB
N 61
中华人民共和国国家标准
GB/T 32710.2—2016
环境试验仪器及设备安全规范第2部分：低温恒温循环装置
Safety requirements for environmental testing and conditioning equipment-
Part 2:Refrigerated circulators
2017-01-01实施
2016-06-14发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 32710.22016
目 次
Ⅱ
前言
范围规范性引用文件术语和定义试验标志和文件防电击防机械危险耐机械冲击和撞击. 防止火焰蔓延
-
2
3
4 5
12
23 26
27 28 28
9
9
10 设备的温度限值和耐热 11 防流体危险 12 防辐射（包括激光源）、声压和超声压- 13 对释放的气体、爆炸和内爆的防护.. 14 元器件 15 利用联锁装置的保护 16 试验和测量设备附录参考文献
31
35 30
36 39 89 40 GB/T 32710.22016
前言
GB/T32710基于GB/T32710.1-2016《环境试验仪器及设备安全规范 第1部分：总则》、 GB4793.12007《测量、控制和实验室用电气设备的安全要求第1部分：通用要求》的技术基础上制定。
GB/T32710《环境试验仪器及设备安全规范》目前分为13个部分：
第1部分：总则；第2部分：低温恒温循环装置；
一
第3部分：低温恒温槽；第4部分：高温恒温循环装置；第5部分：高温恒温槽；
第6部分：生物人工气候试验箱；第7部分：气候环境试验箱； -第8部分：生化培养箱；第9部分：电热恒温培养箱；第10部分：电热干燥箱及电热鼓风干燥箱；第11部分：空气热老化试验箱；
一 -
-
第12部分：盐槽：一第13部分：振荡器、振荡恒温水槽和振荡恒温培养箱。 本部分为GB/T32710的第2部分。 本部分按照GB/T1.1-2009给出的规则起草。 GB/T32710.2应结合GB/T32710.1—2016和GB4793.1—2007一起使用。本部分中写明“适用”
的部分，表示GB4793.1一2007的相应条应用于本部分；本部分写明“代替”或“修改”的部分表明以本部分的条为准；本部分中写明“增加”的部分，表明除要符合GB4793.1一2007的相应条外，还应符合本部分中增加的条。为了区别GB4793.1一2007中的条，本部分增加的条的编号以101开始，例如5.2.101、 aa)、bb)等。
本部分由中国机械工业联合会提出。 本部分由全国实验室仪器及设备标准化技术委员会（SAC/TC526)归口。 本部分主要起草单位：杭州雪中炭恒温技术有限公司、工业和信息化部电子五所、机械工业仪器仪
表综合技术经济研究所、衡阳衡仪电气有限公司、华测检测技术股份有限公司。
本部分主要起草人：徐月明、邹苏阳、张桂玲、刘湘衡、梅恪、柳晓菁。
I GB/T32710.2-2016
环境试验仪器及设备安全规范第2部分：低温恒温循环装置
1范围
GB/T32710的本部分规定了测量、控制与实验室应用的低温恒温循环装置、高低温恒温循环装置和冷却水循环装置的电击和电灼伤，机械危险，火焰从设备内向外蔓延，过高温，流体和流体压力的影响，辐射影响（包括激光器、声压和超声压），释放的气体、爆炸和内爆以及生物和化学危险的安全内容。
本部分不包括与安全无关的设备的可靠功能、性能或其他特性、运输包装的有效性、电磁兼容 (EMC)要求、对爆炸环境的防护措施、维修（修理)人员的防护。
注1：当将浸人式循环装置与装备有源制冷装置的低温槽组成的装置具有外循环功能时，本部分适用。 注2：应用于工业现场，既属于本部分范围又属于工业自动化产品范围的，同时满足工业自动化产品相关标准的
要求。 本部分适用于测量、控制与实验室应用的低温恒温循环装置、高低温恒温循环装置和冷却水循环装
置等。
注3：这类仪器与设备也可用于实验室以外的地方，例如用于工业流程的低温恒温循环装置。
2规范性引用支件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本包括所有的修改单)适用于本文件。
GB4208一2008外壳防护等级（IP代码） GB4706.1-2005家用和类似用途电器的安全第1部分：通用要求 GB4706.13一2014家用和类似用途电器的安全制冷器具、冰淇淋机和制冰机的特殊要求 GB4706.17-2010家用和类似用途电器的安全电动机-压缩机的特殊要求 GB4706.89—2008 家用和类似用途电器的安全工业和商用高压清洁器与蒸汽清洁器的特殊
要求
GB4793.1-2007 测量、控制和实验室用电气设备的安全要求第1部分：通用要求 GB4943.1—2011 信息技术设备安全第1部分：通用要求 GB/T5465.2一2008电气设备用图形符号第2部分：图形符号 GB9237一2001制冷和供热用机械制冷系统安全要求 GB17465（所有部分）家用和类似用途器具耦合器 GB/T32710.1一2016环境试验仪器及设备安全规范第1部分：总则 ISO7000：2004设备用图形符号索引和一览表（Graphicalsymbolsforuseonequipment-
Index and synopsis)
ISO7010：2011绘图符号安全色和安全符号工作场所和公共场所使用安全符号（Graphical symbols-Safety colours and safety signs-Safety signs used in workplaces and public areas)
IEC61770：2008与总水管连接的电气器具避免软管组件的反虹吸和失效（Electricappliances connected to the water mains-Avoidance of backsiphonage and failure of hose-sets)
1 GB/T32710.2—2016
3术语和定义
GB4793.1一2007界定的以及下列术语和定义适用于本文件。
3.1设备和设备的类别
增加：增加下面的新定义：
3.1.101
实验恒温循环装置laboratorycirculator 用于仪器、设备或试验装置的循环式加热、冷却或恒温，以液体传热介质提供恒温环境的完整装置。 注1：本部分中，简称循环装置泛指所有相关的设备。 注2：至少包括一个控制器，加热和吸热装置的其中一个或两个，一个用于加热和/或制冷的槽式容器（可以是开口
浴槽），一个用于液体传热介质循环流动的循环泵。需要冷却、加热或恒温控制的应用系统，例如仪器、设备（通常是其内部的特定部件）或夹套反应装置等通过循环泵与液体传热介质完成热量交换，控制器将液体传热介质的温度维持在设定的温度条件。
3.1.102
散口浴槽恒温循环装置bathcirculator 槽式容器为散口式浴槽的实验恒温循环装置。 注：该装置除了可以提供外循环以外，同时可以作为恒温槽使用。
3.1.103
闭口恒温循环装置enclosedcirculator 可以将槽式容器的开口完全密闭进行工作的实验恒温循环装置。 注1：槽式容器通常包含一个可以开启和密封的开口，用于添加或更换液体传热介质。 注2：将开口密闭时，闭口恒温循环装置通常只能与开口式浴槽应用系统组成外循环；部分闭口恒温循环装置与密
闭的容器可以组成承压的外循环应用系统，可以提高液体传热介质的最高工作温度，此时循环装置应满足 11.7的额外要求。
注3：将开口开启时，闭口恒温循环装置与密闭的容器组成的外循环应用系统与散口恒温循环装置的应用等效。 3.1.104
低温恒温循环装置 frefrigeratedcirculator 装备了有源制冷装置但不装备电阻加热装置的实验恒温循环装置。 注1：低温恒温循环装置包括控制器，制冷冷凝机组，蒸发器（浸人式、壳管式、板式等），循环泵和用于制冷的槽式容
器，不包括电阻加热装置。 注2：低温恒温循环装置的工作温度范围可低于和接近环境温度，主要作为冷源从液体传热介质和样品中吸收
热量。 注3：低温恒温循环装置借助于控制器对制冷装置的调控，利用循环装置工作自身产生的热量和应用系统产生的热
量，在有限的温度范围内维持环境温度以上的工作温度
注4：采用双级制冷压缩机或复叠制冷系统组成的低温恒温循环装置，也称为超低温恒温循环装置，注5：根据装备的制冷装置的不同和受所用液体传热介质的限制，低温恒温循环装置的最低温度可达到一40℃、
一80℃和120℃左右。
3.1.105
高低温恒温循环装置refrigeratedandheatingcirculator 装备了电阻加热装置的低温恒温循环装置。 注1：高低温循环装置的工作温度范围可低于和高于环境温度，作为冷源时，可以从液体传热介质吸收热量，作为热
源时，可以向液体传热介质施加热量。
2 GB/T 32710.2—2016
注2：通过加热控制和受所用液体传热介质的限制，高低温恒温循环装置的最高工作温度可达到十350℃左右。 3.1.106
冷却水循环装置 re-circulatingcooler 装备有源制冷装置但不装备电阻加热装置，使用水作为液体传热介质，通过循环泵驱动水的循环完
成热量交换和冷却的完整装置。
注：冷却水循环装置的工作温度范围通常为5～十40C。冷却水循环装置所用的液体传热介质通常为去离子水、
蒸馏水或纯净水，用于代替自来水的使用。
3.1.107
浸入式恒温循环装置immersioncirculator 可与外部开口容器或装备有源制冷装置的低温槽任意组合形成实验室恒温循环装置的完整装置。 注：由浸入式循环泵、电阻加热装置、控制器等组成。
3.1.108
NFL1类设备Class1/NFL 只适合使用不燃性液体作为液体传热介质，且装备过温保护装置的恒温槽或循环装置。 注：过温保护装置应满足本部分14.3的要求，可以是限温保护装置或液位保护装置。
3.1.109
FL2类设备Class2/FL 适合使用可燃性液体作为液体传热介质，且装备温度可调过温保护装置的恒温槽或循环装置。
3.1.110
FL3类设备Class3/FL 适合使用可燃性液体作为液体传热介质，且同时装备温度可调过温保护装置和液位保护装置的恒
温槽或循环装置。
注：液位保护装置应满足本部分14.3的要求，其所提供的控制应使得电阻加热装置在其发热表面暴露于空气中以
前即被切断。
3.2零部件和附件
增加：增加下面的新定义：
3.2.101
压缩机。 compressor 提高制冷剂蒸汽压力的机械设备。 [GB9237—2001,定义3.9]
3.2.102
电动机-压缩机 motor-compressor 一个由压缩机的机械结构和电动机组成的，压缩机和电动机封闭在同一个密封的壳体内，且没有外
轴封，电动机运行在有润滑或没有润滑的制冷剂气体中。壳体可以用熔焊或铜焊来永久性密封（全封闭型电动机-压缩机），也可以用填料接头来密封（半封闭型电动机-压缩机）。也可以包括一个接线盒、一个接线盒盖和其他电气组件或一个电子控制系统。
[GB4706.172010,定义2.101] 3.2.103
制冷剂refrigerant 制冷系统中用于传递热量的液体，在低温、低压时吸收热量，在高温、高压时放出热量，此过程中通
常伴随流体状态的变化。
［GB92372001，定义3.45]
3 GB/T32710.2—2016
3.2.104
可燃性制冷剂flammablerefrigerant GB9237中，可燃性等级分类为2组或3组的制冷剂。 注：包含一个以上制冷剂分类组别的混合制冷剂，可以使用最不利的一类制冷剂按本定义进行评价，也可以将整个
混合制冷剂按ISO817进行可燃性评价。
3.2.105
冷凝器 condenser 经压缩后的气态制冷剂通过向外部介质中散热而被液化的热交换器。
3.2.106
强制风冷式冷凝器air-cooledcondenser 使用强制通风散热的空气冷却冷凝器。
3.2.107
水冷式冷凝器 water-cooled condenser 使用直通水或循环水散热的水冷却冷凝器。
3.2.108
制冷剂冷凝机组refrigerantcondensingunit 指使用给定制冷剂的特定的制冷机组，它由一组或多组电动机-压缩机、冷凝器、储液器（需要时）和
其他附件组成。
[GB9237—2001,定义3.12］ 3.2.109
蒸发器 evaporator 经减压后的液态制冷剂通过从待制冷的介质中吸热而被蒸发的热交换器。
3.2.110
制冷装置refrigeratinginstallation 构成制冷系统及其运行所必要的所有设备的组合。 [GB9237—2001,定义3.46] 注1：含有制冷剂的部件通过内部相互联接，组成一个封闭的制冷回路，制冷剂就在这个回路里循环吸热和放热，这
样的系统称为制冷系统。 注2：制冷剂冷凝机组与蒸发器之间可以是一体集成式或远程分体式连接。
3.2.111
高压侧1 high-pressure side 制冷装置中压力接近冷凝压力的部分。 ［GB9237—2001,定义3.24]
3.2.112
低压侧 low-pressureside 制冷装置中压力接近蒸发压力的部分。 [GB9237—2001,定义3.30]
3.2.113
有限充装的制冷装置 limited-charge refrigerated equipment 装置的内部容积及制冷剂总充填量为：系统停机时，即使充装的制冷剂全部蒸发，也不会超过其最
大工作压力。
［GB9237—2001，定义3.32］
4 GB/T 32710.2—2016
3.2.114
限压器件pressure-limitingdevice 通过停止压缩机、循环泵工作来对预定压力自动响应的机构。 注：例如高低压开关。但是使用限压器件的循环装置在处于压缩机或循环泵停机状态时并不能阻止压力变化。
3.2.115
泄压器件pressure-reliefdevice 能够自动释放过高压力的阀或爆破片。 GB9237—2001，定义3.40
3.2.116
安全阀pressure-reliefvalve 用弹簧或其他方法使其保持关闭的压力驱动阀。当压力超过设定值时，就会自动泄压，当压力降到
其设定值以下后，又会重新关闭和阻止流体进一步流动。
「GB9237—2001，定义3.41]
3.2.117
液体传热介质heattransferliquid 用于热量传递而不改变任何状态的液体。 ［GB9237—2001，定义3.22
3.2.118
不燃性液体 non-flammableliquid;NFL 在任何可预见的操作条件下，不可能产生可燃性蒸汽的液体注：通常是水，不燃性液体是一种最安全的液体传热介质。只能使用不燃性液体作为液体传热介质的实验室恒温
槽或循环装置，应使用NFL1类设备的分类标志并在技术文件中作特殊说明。
3.2.119
可燃性液体 flammableliquid;FL 在任何可预见的操作条件下，能产生可燃性蒸汽的液体。 [GB/T2900.35—2008,定义426-03-17］注：可燃性液体也可以作为液体传热介质。为了安全，实验室恒温槽或循环装置有必要使用可燃性液体作为液体
传热介质时，设备应装备确保操作安全的装置，如限温保护装置、液位保护装置等。适用可燃性液体作为液体传热介质的设备，应按适用的情况使用FL2类设备和FL3类设备的分类标志并在技术文件中作特殊说明。
3.2.120
循环泵 circulatingpump 用于恒温槽或循环装置中输送液体传热介质的由机械、液压和电气部件组成的电气设备及其附件。 注：循环泵工作产生的机械能量同时影响了液体传热介质在槽式容器中的温度均匀性、电阻加热装置和/或蒸发器
接触的表面温度以及与空气之间的接触如挥发、吸收水分、氧化等。
3.2.121
搅拌装置 agitator 用于容器内液体混合与搅拌的完整装置或附件。 注：搅拌装置工作产生的机械能量同时影响了液体传热介质在槽式容器中的温度均匀性、电阻加热装置和/或蒸发
器接触的表面温度以及与空气之间的接触如挥发、吸收水分、氧化等。
3.2.122
槽式容器 bathtank 安装电阻式电阻加热装置或蒸发器，实现与液体传热介质热量交换的密闭或开放式保温容器。
5
