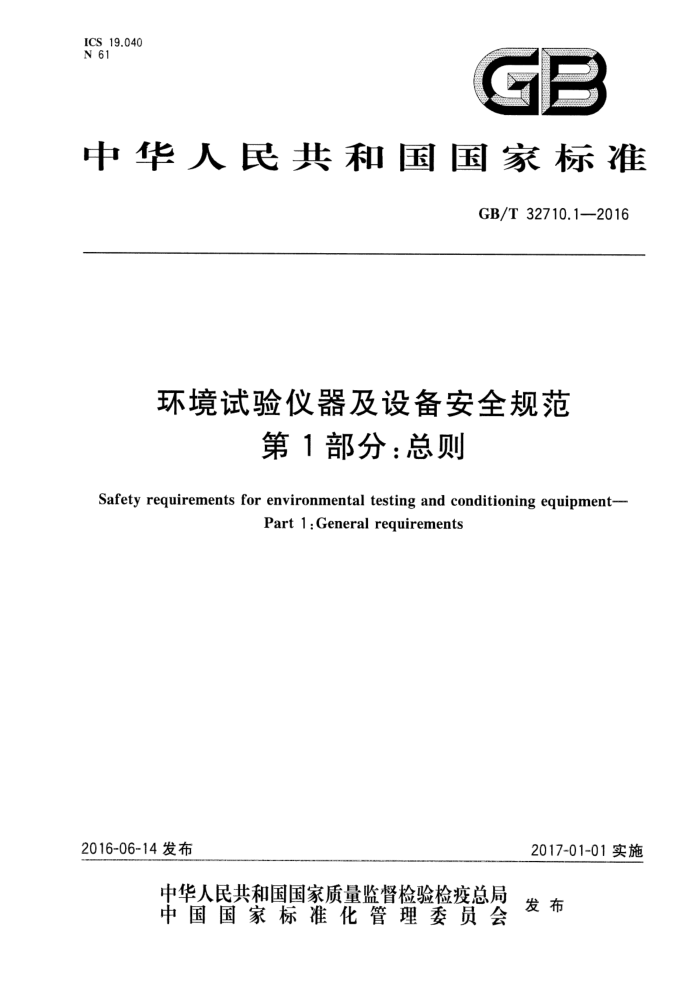

ICS 19.040 N 61
GB
中华人民共和国国家标准
GB/T32710.1——2016
环境试验仪器及设备安全规范
第1部分：总则
Safety requirements for environmental testing and conditioning equipment-
Part 1:General requirements
2017-01-01实施
2016-06-14发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 32710.1--2016
目 次
前言范围
1 2 规范性引用文件 3 术语和定义
试验标志和文件防电击·
4
5
16 18 19 19 20 21 22 22 23 24 25
6
T 防机械危险 8 耐机械冲击和撞击
防止火焰蔓延.· 10 设备的温度限值和耐热 11 防流体危险 12 防辐射（包括激光源）、声压和超声压 13 对释放的气体、爆炸和内爆的防护 14 元器件 15 利用联锁装置的保护参考文献
9 GB/T 32710.12016
前言
GB/T32710一2016基于GB4793.1一2007《测量、控制和实验室用电气设备的安全要求 第1部分：通用要求》的技术基础上制定。
GB/T32710《环境试验仪器及设备安全规范》目前分为13个部分：
一第1部分：总则；第2部分：低温恒温循环装置；第3部分：低温恒温槽；
-
第4部分：高温恒温循环装置；第5部分：高温恒温槽；第6部分：生物人工气候试验箱；第7部分：气候环境试验箱；第8部分：生化培养箱；第9部分：电热恒温培养箱；第10部分：电热干燥箱及电热鼓风干燥箱；第11部分：空气热老化试验箱；第12部分：盐槽；
-
第13部分：振荡器、振荡恒温水槽和振荡恒温培养箱。 本部分为GB/T32710的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分的执行与GB4793.1一2007一起使用，本标准的其他部分（GB/T32710.2～GB/T32710.13)的
执行，结合本部分和GB4793.1一2007一起使用。其他部分标准中写明“适用”的内容，表示GB4793.1- 2007的相应条适用于该部分；其他部分标准中写明“代替”或“修改”的内容，表明以该部分标准的条为准；其他部分标准中写明“增加”的内容，表明除要符合GB4793.1一2007的相应条外，还应符合该部分中增加的条。
本部分由中国机械工业联合会提出。 本部分由全国实验室仪器及设备标准化技术委员会（SAC/TC526)归口。 本部分主要起草单位：杭州雪中炭恒温技术有限公司、上海爱斯佩克环境设备有限公司、机械工业
仪器仪表综合技术经济研究所、浙江省计量科学研究院、华测检测技术股份有限公司。
本部分主要起草人：徐月明、张桂玲、潘长清、曹亚康、梅恪、周连琴、沈才忠、柳晓菁、方晓时、 李冀颖。 GB/T 32710.12016
环境试验仪器及设备安全规范
第1部分：总则
1范围
GB/T32710的本部分规定了环境试验仪器及设备的防电击和电灼伤、机械危险、火焰从设备内向外蔓延、过高温、流体和流体压力的影响、辐射影响（包括激光器、声压和超声压）、释放的气体、爆炸和内爆以及防生物和化学危险等安全内容。本部分还规定了通过检查和型式试验来鉴定设备是否符合本部分要求的方法，以及适合环境试验仪器及设备的正常环境条件和扩展环境条件。
如果涉及的安全无法通过设计与结构确保设备在本质上安全，或者通过与危险对应的保护而使设备成为安全，那么供应商的技术文件应提示潜在的危险，并对是否需要使用个人防护措施来预防危险提出警告。
本部分适用于测量、控制与实验室用的环境试验仪器及设备，以及与环境试验仪器及设备一起使用的装置或附件。
如果要将环境试验仪器及设备用于其他环境（例如医疗、工业流程等），则这些仪器与设备还应满足适用于相应环境的特殊要求、标准及安全准则。
注1：本部分不包括与安全无关的设备的功能、性能或其他特性、运输包装的有效性以及维修（修理）和维修（修理）
人员的防护。本部分也不包括与电磁兼容（EMC)、功能安全和爆炸环境的防护措施的要求。 注2：与环境试验仪器及设备一起使用的装置或附件，如生物人工气候试验箱的加湿装置。 注3：这类仪器与设备也可用于实验室以外的地方，例如用于工业流程的恒温槽和循环装置。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T42072012固体绝缘材料耐电痕化指数和相比电痕化指数的测定方法 GB4208--2008外壳防护等级（IP代码） GB4706.17一2010家用和类似用途电器的安全电动机-压缩机的特殊要求 GB4793.1一2007测量、控制和实验室用电气设备的安全要求第1部分：通用要求 GB/T16935.3一2005低压系统内设备的绝缘配合第3部分：利用涂层、罐封和模压进行防污
保护
GB/T32710.2—2016 第2部分：环境试验仪器及设备安全要求低温恒温循环装置 GB/T32710.3-—2016第3部分：环境试验仪器及设备安全要求 低温恒温槽 GB/T32710.4—2016 第4部分：环境试验仪器及设备安全要求 高温恒温循环装置 GB/T32710.5一2016第5部分：环境试验仪器及设备安全要求 高温恒温槽 GB/T32710.6一2016第6部分：环境试验仪器及设备安全要求生物人工气候试验箱 GB/T32710.7—2016第7部分：环境试验仪器及设备安全要求 气候环境试验箱 GB/T32710.8--2016 第8部分：环境试验仪器及设备安全要求生化培养箱 GB/T32710.9—2016第9部分：环境试验仪器及设备安全要求电热恒温培养箱 GB/T32710.10一2016第10部分：环境试验仪器及设备安全要求电热干燥箱及电热鼓风于燥箱
1 GB/T32710.1—2016
GB/T32710.11—2016 5第11部分：环境试验仪器及设备安全要求 热空气老化试验箱 GB/T32710.12—2016 6第12部分：环境试验仪器及设备安全要求 盐槽 GB/T32710.13—2016 第13部分：环境试验仪器及设备安全要求 ：振荡器、振荡恒温水槽和振
荡恒温培养箱
3 术语和定义
GB4793.1一2007界定的以及下列术语和定义适用于本文件。为了便于使用，以下重复列出了 GB4793.1一2007中的某些术语和定义。 3.1设备和设备的类别 3.1.1
固定式设备fixedequipment 固定在支撑件上的或需另外固定在特定位置上的设备。 ［GB4793.1—2007，定义3.1.1]
3.1.2
永久性连接式设备 permanentlyconnectedequipment 预定要用螺钉接线端子或其他可靠方法与建筑物安装配线连接的设备。 [GB4793.1—2007，定义3.1.2]
3.1.3
便携式设备portableequipment 预定可随手携带的设备。 ［GB4793.1—2007，定义3.1.3]
3.1.4
工具tool 为帮助人来执行某种机械功能而使用的，包括钥匙和硬币在内的外部设备。 [GB4793.1—2007，定义3.1.5]
3.2 2零部件和附件 3.2.1
保护导体端子 protectiveconductorterminal 为安全目的而与设备的导电零部件相连接的，而且预定还要与外部保护接地系统相连接的端子。 [GB4793.1—2007，定义3.2.3]
3.2.2
外壳 enclosure 防止设备受到某些外部影响和防止从任何方向直接接触而提供的零部件。 [GB4793.1—2007，定义3.2.4]
3.3 电气量值
3.3.1
额定值 直rating 一组额定值和工作条件。 [GB4793.1—2007，定义3.3.2]
2 GB/T 32710.1---2016
3.3.2
工作电压 workingvoltage 当设备以额定电压供电时，在任何特定的绝缘上能出现的最大交流电压有效值或直流电压值。 [GB4793.1—2007，定义3.3.3]
3.4试验 3.4.1
型式试验typetest 针对特定的设计，为证明该设计和结构是否能满足本标准的一项或多项要求而对设备的一台或多
台样品（或设备零部件）进行的试验。
［GB4793.1-—2007，定义3.4.1] 3.4.2
例行试验routinetest 在制造中或制造后为确定装置（设备）是否符合某个判据而对每一台单独的装置（设备）进行的
试验。
［GB4793.1—2007，定义3.4.2]
3.5 安全术语
3.5.1
（零部件的）可触及 accessible(ofapart) 当按6.2的规定能用标准试验指或试验针触及到的。 [GB4793.1—2007，定义3.5.1]
3.5.2
危险hazard 潜在的伤害源。 [GB4793.1—2007，定义3.5.2]
3.5.3
危险带电 hazardouslive 在正常条件或单一故障条件下能使之发生电击或电灼伤。 [GB4793.1—2007，定义3.5.3]
3.5.4
保护连接 安protectivebonding 为使可触及导电零部件或保护屏与供外部保护导体连接用的装置具有电气连续性而进行的电气
连接。
[GB4793.1—2007，定义3.5.8] 3.5.5
正常使用 normaluse 按使用说明或按明显的预期用途的说明进行的操作，包括待机。 [GB4793.1—2007，定义3.5.9] 注：为了安全，针对特殊设备的各部分标准应对正常使用的条件与状态按能够产生最不利结果的条件进行重新
定义。
3 GB/T 32710.1-2016
3.5.6
正常条件normalcondition 防止危险的所有防护措施均完好无损的条件。 [GB4793.1—2007，定义3.5.10]
3.5.7
单一故障条件 singlefaultcondition 防止危险的一个防护措施发生失效的条件或可能引起某种危险而出现一个故障的条件。 ［GB4793.1—2007，定义3.5.11]
3.5.8
操作人员 operator 按设备的预期用途来操作设备的人。 [GB4793.1—2007，定义3.5.12]
3.6绝缘
3.6.1
基本绝缘 basicinsulation 其失效会引起电击危险的绝缘。 ［GB4793.1—2007，定义3.6.1]
3.6.2
附加绝缘 supplementaryinsulation 除基本绝缘以外施加的独立的绝缘，用以保证在基本绝缘一旦失效时仍能防止电击。 [GB4793.1—2007，定义3.6.2]
3.6.3
双重绝缘 doubleinsulation 由基本绝缘和附加绝缘构成的绝缘。 [GB4793.1—2007，定义3.6.3]］
3.6.4
加强绝缘 reinforcedinsulation 其提供防电击能力不低于双重绝缘的绝缘，它可以由几层不能像附加绝缘或基本绝缘那样单独进
行试验的绝缘构成。
[GB4793.1—2007，定义3.6.4] 3.6.5
电气间隙clearance 两个导电零部件在空气中的最短距离。 [GB4793.1—2007，定义3.6.7]
3.6.6
爬电距离 creepage distance 两个导电零部件沿绝缘材料表面的最短距离。 [GB4793.1—2007，定义3.6.8]］
4试验
4.1概述
本标准各部分中的所有试验均是在设备或零部件的样品上进行的型式试验。这些试验的唯一目的
4 GB/T 32710.1--2016
是要检验设计和结构是否能确保符合标准要求。此外，制造商应对所生产的、同时具有危险带电零部件和可触及导电零部件的设备100%地进行GB4793.1一2007附录F的例行试验。
对满足本标准各部分规定的相关要求且按这些要求使用的设备的分组件，在整个设备的型式试验期间不必再重复进行试验。
应通过适用的试验来检验设备或分组件是否符合本标准要求，如果通过对设备的检查，确定能够通过某项试验，则该项试验可以省略。试验在下列条件下进行：
-基准试验条件（见GB4793.1—2007的4.3和GB/T32710.2—2016～GB/T32710.13—2016 各部分标准4.3)；单—故障条件（见GB4793.1—2007的4.4和GB/T32710.2—2016～GB/T32710.13—2016 各部分标准4.4)。
4.2 试验顺序
除本部分或其他部分标准另有规定，试验顺序可以任选。在每项试验后应对受试设备进行检查。 如果试验顺序颠倒，则不能确定前面的各项试验能否通过，前面的试验应重复进行。如果单一故障条件下的试验会损坏设备，则这些试验的进行可放在基准试验条件下的试验之后。 4.3基准试验条件 4.3.1环境条件 4.3.1.1正常的环境条件
本标准适用于被设计成至少在下述条件下使用是安全的设备： a）室内使用； b) 海拨高度不超过2000m； c) 温度在5℃～40℃： d) 温度低于31℃时最大相对湿度为80%；温度为40℃时相对湿度线性降到50%； e） 电源电压波动不大于标称电压的士10%； f) 电网电源上出现的典型的瞬态过电压；注：瞬态过电压的标称等级为GB16895.10规定的脉冲承受电压（过电压)类别IⅡ。 g）适用的额定污染等级。
4.3.1.2扩展的环境条件
本标准适用于被设计成不仅在4.3.1.1规定的环境条件下使用是安全的设备，而且在制造厂对设备规定的下列任何条件下使用仍是安全的设备：
a）室外使用； b）海拔高度超过2000m； c) 环境温度低于5℃或高于40℃； d) 相对湿度高于4.3.1.1的规定 e) 潮湿场所； f) 电网电源的电压波动超过标称电压的士10%。
4.3.1.3基准试验环境条件
各部分的温度试验应以4.3.1.1规定的正常环境条件和4.3.1.2规定的扩展环境条件为基础，除本部分另有规定外，试验场所应具有下述环境条件：
5
