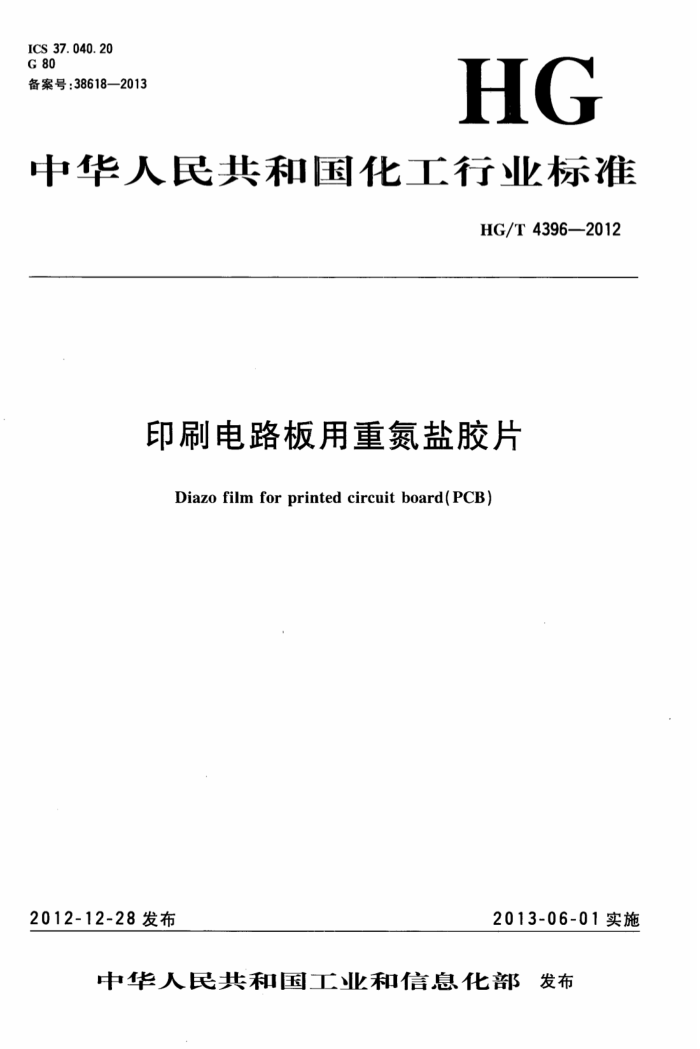

ICS 37.040.20 G 80 备案号：38618—2013
HG
中华人民共和国化工行业标准
HG/T 4396—2012
印刷电路板用重氮盐胶片
Diazo filmforprinted circuit board(PCB)
2013-06-01实施
2012-12-28发布
中华人民共和国工业和信息化部发布 HG/T4396—2012
前言
本标准按照GB/T1.1--2009给出的规则起草。 本标准由中国石油和化学工业联合会提出。 本标准由全国数码影像材料与数字印刷材料标准化技术委员会（SAC/TC432)归口。 本标准起草单位：乐凯华光印刷科技有限公司。 本标准主要起草人：时燕来、赵威巍、景文盘、潘展。
建筑321---标准查询下载网 www. jz321. net HG/T4396—2012
印刷电路板用重氮盐胶片
范围本标准规定了印刷电路板用重氮盐胶片的要求、试验方法、检验规则、包装及标志、贮存和运输。 本标准适用于在聚酯片基上涂布含重氮盐的感光涂层而制成的印刷电路板重氮盐胶片。 规范性引用文件
1
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 191 包装储运图示标志 GB/T 6388 运输包装收发货标志 GB/T6543 运输包装用单瓦楞纸箱和双瓦楞纸箱 GB/T 6544 瓦楞纸板 GB/T6847—1995 照相胶片和相纸卷曲度的测定 HG/T3009 胶片及片基机械扫描法厚度的测定 HG/T3557 感光材料均一性测定方法 HG/T3559 胶片片基底层粘牢度测定方法
3要求 3.1测控条
胶片感光性能测试所用测控条应符合下列条件： a）灰梯尺 1） 第一级密度为0.05； 2） 每梯之间的密度差为0.15； 3） 梯尺梯数为15级或21级。 b) 网点及分辨力测控条 1）具有4μm~70μm的细线区； 2）具有线数为60cm-1条件下的0.5%~99.5%的小网点块。
3.2产品性能
产品性能应符合表1规定。
表 1 产品性能
项目
指标 0. 13 4. 5 0. 2 0. 3 25 185~200 不掉膜
< ≥ < < <
最小密度Dmin 最大密度Dmax Dmax50次曝光前后跌幅均一性最小分辨线宽/μm .厚度/um 涂层粘结牢度胶片清洁剂擦拭性能硬度/H 卷曲度/mm
擦拭50次不掉色
≥
3 -3~+3
1 HG/T4396—2012
4.3冲洗加工条件
浓氨水（NH4OH)（25%浓度/24°Bé）显影，显影温度60℃士2℃，若要保证完全显影，至少过机三次。 4.4最小密度、最大密度、Dmax50次曝光前后跌幅的测定 4.4.1测量仪器
选择光源主峰为369nm的透射光密度计。 4.4.2最小密度
测试样使用4.2.2的曝光量曝光以后，按4.3规定的冲洗加工条件加工后测得的光学密度值（包括片基密度、涂层密度与灰雾密度)即为最小密度。 4.4.3最大密度
未曝光试样按4.3规定的冲洗加工条件加工后测得的光学密度值（包括片基密度、涂层密度与灰雾密度)即为最大密度。 4.4.4Dmax50次曝光前后跌幅
将最大密度试样，反复对印刷电路板曝光50次，前后跌幅符合3.2中表1的规定。 4.5均一性的测定
按HG/T3557规定的方法进行，生片密度为4.60土0.30。 4.6最小分辨线宽的测定
测试样使用4.2.2的曝光量，用3.1的测控条曝光、显影后，用100×测量用放大镜观察试片微线区，以黑线和白线都能线宽达标，边缘锐利的线条宽度作为该试片的最小分辨线宽。 4.7厚度的测定
按HG/T3009规定的方法进行。 4.8涂层粘结牢度的测定
按HG/T3559规定的方法进行。 4.9胶片清洁剂擦拭性能的测定
使用干净的无尘抹布，蘸取少量胶片清洁剂擦拭药膜面，符合3.2中表1的规定。 4.10硬度的测定
使用标准铅笔硬度计，检测药膜面硬度符合3.2中表1的规定。 4.11卷曲度的测定
按GB/T6847一1995的规定的试验方法A进行测定。 4.12外观质量
从未开封的包装盒中任取一块胶片，在安全黄光下目视检查。 4.13透明片质量
从未开封的包装盒中任取-块胶片，在晒版机上，用4.2.2的曝光量，用3.1的测控条对试片进行曝光成透明片，在安全黄光下目视检查。 4.14图形质量
从未开封的包装盒中任取一块胶片，在晒版机上，用4.2.2的曝光量，用3.1的测控条对试片进行曝光、显影后，用100×测量用放大镜观察。 4.15尺寸的测定
在温度20℃士2℃和相对湿度45%～55%的测定条件下，放置2h，散页片的长度和宽度用分度值为0.5mm的钢板尺测量。
3 HG/T4396—2012
5检验规则 5.1出厂检验
产品出厂检验应由生产厂的质量检验部门按表2规定的组批规则和检验频率进行检验。
表2组批规则和检验频率
检验频率每轴测一次
检验项目表1产品性能使用性能表1产品性能使用性能
组批规则
每涂布液批号为一批
每批测一次
尺寸
每台设备每班产量为一批
5.2产品验收
经销商或用户有权按本标准规定进行产品验收，经检验合格的产品，应予接收。若经检验有不合格项目，则应加倍取样进行复验，以复验结果为准，若仍有不合格项目，经销商或用户有权提出退换货要求。 5.3保质期
胶片自生产之日起，在本标准规定的条件下贮存和运输，产品保质期为不低于12个月。 6包装及标志 6.1产品内包装用瓦楞纸盒（每50张为一包装单位），其技术指标应符合GB/T6544之规定；外包装用瓦楞纸箱（每五盒装一箱），其技术指标应符合GB/T6543之规定。也可根据用户要求包装。 6.2产品包装必须防光、防潮，每盒产品应附有使用说明书及合格证，并标明生产厂名、详细地址、产品名称、执行标准编号、涂布液批号、轴号、型号、规格、生产日期、保质期等。 6.3在安全黄灯照明下，盒外的标记应能识别。 6.4外包装箱应注明产品产地、生产企业名称、详细地址、邮政编码及电话、商品条码；产品名称、注册商标、型号、执行标准编号、涂布液批号、规格、数量、生产日期、保证期；体积、质量以及“防潮”、“防晒” “防止辐射、远离热源”、“放置方向”等字样和标志，标志应符合GB/T191、GB/T6388之规定。 7贮存和运输 7.1产品在运输过程中不得受日晒、雨淋、辐射和剧烈震动。 7.2产品的贮存应符合下列要求：
一贮存温度不大于21℃，相对湿度为45%～55%。 一产品应保持原封装，按放置方向存放，距地面和墙壁15cm以上，并不得受到阳光的直接照射。 一不得受酸、碱等化学药品，硫化氢、氨氮等有害气体及放射性物质的侵害。
