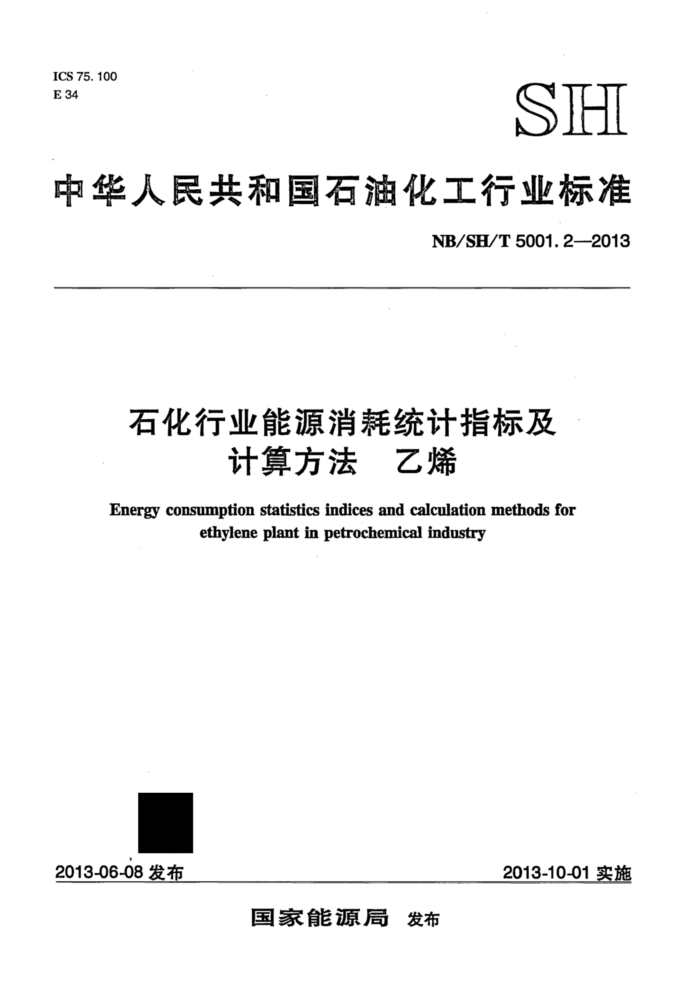

ICS 75. 100 E 34
SH
中华人民共和国石油化工行业标准
NB/SH/T 5001.2-2013
石化行业能源消耗统计指标及
计算方法 乙烯
Energy consumption statistics indices and calculation methodsfor
ethylene plant in petrochemical industry
2013-10-01实施
2013-06-08发布
国家能源局 发布 NB/SH/T5001.2—2013
目 录
前言范围
1
2 术语和定义 3 统计指标及原则
3.1 统计指标 3.2 统计原则 3.2.1统计界区 3.2.2 统计范围 3. 2.3 统计要求 4计算方法 4.1 计算的有关规定 4.2 乙烯装置能源消耗量的计算 4.3 单位乙烯能耗的计算 4.4 单位双烯能耗的计算附录A（资料性附录） 乙烯装置能源消耗统计界区附录B（规范性附录） 乙烯装置能源及耗能工质折算值附录C（资料性附录) 常用纯组分低发热量附录D（资料性附录) 乙烯装置能耗计算结果汇总表参考文献图A.1乙烯装置能源消耗统计界区示意图表B.1乙烯装置能源及耗能工质折算值表C.1常用纯组分低发热量表D.1乙烯装置能耗计算结果汇总表 NB/SH/T5001.2—2013
前言
NB/SH/T5001《石化行业能源消耗统计指标及计算方法》目前分为以下几个部分：一第1部分：炼油。
一第2部分：乙烯。 本部分为NB/SH/T5001的第2部分。 本部分根据GB/T1.1—2009给出的规则起草。 本部分由中国石油化工集团公司提出。 本部分由中国石油化工集团公司归口。 本部分起草单位：中国石油化工集团公司经济技术研究院、中国石油天然气集团公司节能技术研
究中心。
本部分主要起草人：段国华、刘灵丽、方惠荣、毛加祥、魏永治、程一步、余绩庆、王广河、刘博、龚燕。
本部分为首次发布。
II NB/SH/T5001.2-2013
石化行业能源消耗统计指标及计算方法 乙烯
1范围
NB/SH/T5001的本部分规定了乙烯装置能源消耗统计指标及计算方法。 本部分适用于以石油烃类为原料，经蒸汽热裂解、急冷、压缩、分离工艺，得到乙烯、丙烯等目
的产品的乙烯装置所消耗能源的统计及计算。
2术语和定义
下列术语和定义适用于本部分。
2. 1
乙烯装置能源消耗量energyconsumptionforethyleneplant 统计报告期内，乙烯装置在生产过程中实际消耗的各种燃料、
电及耗能工质的实物量，按
规定的计算方法和单位分别折算为标准油后的总和。 2. 2
单位乙烯能耗energyconsumptionforunitoutputofethylene 同一统计报告期内，乙烯装置能源消耗量与乙烯合格产品产量的比值。
2. 3
单位双烯能耗energyconsumptionforunitoutputofethyleneandpropylene 同一统计报告期内，乙烯装置能源消耗量与乙烯及丙烯合格产品总量的比值。
3统计指标及原则
3.1 统计指标
乙烯装置能源消耗统计指标包括：单位乙烯能耗和单位双烯能耗。
3.2统计原则 3.2.1统计界区 3.2.1.1乙烯装置能源消耗统计界区包括原料脱硫和脱砷、裂解炉区、急冷区、压缩区、分离区和火炬气回收压缩机、乙烯产品储罐（低温罐除外）等单元。 3.2.1.2乙烯装置能源消耗统计界区不包括汽油加氢、辅助锅炉、主火炬、废碱处理、其他产品储罐、循环水场、空压站等单元。 3.2.1.3乙烯装置能源消耗统计界区示意图参见附录A。 3.2.2 统计范围
乙烯装置能源消耗统计包括燃料、电、蒸汽及耗能工质，耗能工质包括新鲜水、循环水、除盐水、 除氧水、氮气和压缩空气。
1 NB/SH/T5001.2—2013 NB/SH/T5001.2-2013
附录A （资料性附录）
乙烯装置能源消耗统计界区
乙烯装置能源消耗统计界区参见图A.1。
蒸汽
凝结水
冷/热交换
火炬排放系统总管
图A.1乙烯装置能源消耗统计界区示意图 NB/SH/T5001.2—2013
附 录 B （规范性附录）
乙烯装置能源及耗能工质折算值
乙烯装置能源及耗能工质折算值见表B.1。
表 B. 1 乙烯装置能源及耗能工质折算值
折算值千克标准油（kgOE）
折算值兆焦(MJ) 41 868 41 868 46 055 按典型组成计算
序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27
项目标准油燃料油液化石油气燃料气油田天然气气田天然气炼厂燃料气回收火炬气
单位 t - - t Nm Nm - t kw- h t - t
1 000 1 000 1 100
按典型组成计算
0. 93 0. 85 950
38.94 35.59 39 775
按典型组成计算
按典型组成计算
电 10.0MPa级蒸汽 5.0MPa级蒸汽 3.5MPa级蒸汽 2.5MPa级蒸汽 1.5MPa级蒸汽 1.0MPa级蒸汽 0.7MPa级蒸汽 0.3MPa级蒸汽 <0.3MPa级蒸汽
9. 76 3 852 3 768 3 684 3 559 3 349 3 182 3 014 2 763 2 303 7. 12 4. 19 10. 47 96. 30 385.19 552. 66 152. 81 320. 29 1. 59
0. 233 92 90 88 85 80 76 72 66 55 0. 17 0. 10 0. 25 2. 30 9. 20 13. 20 3. 65 7. 65 0. 038
- t - - t t - - t - - - - Nm
新鲜水循环水软化水除盐水低压除氧水高压除氧水凝汽机凝结水加热设备凝结水净化压缩空气
5
