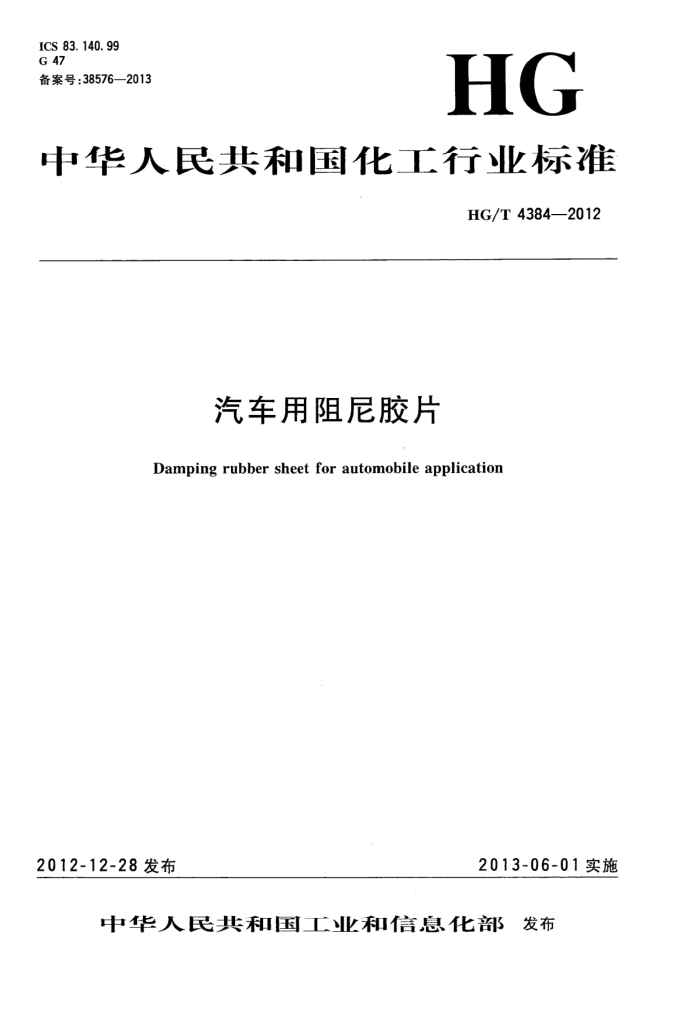

ICS 83. 140. 99 G 47 备案号：38576—2013
HG
中华人民共和国化工行业标准
HG/T 4384—2012
汽车用阻尼胶片
Damping rubber sheet for automobile application
2013-06-01实施
2012-12-28 发布
中华人民共和国工业和信息化都发布 HG/T 4384—2012
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准的附录A～附录D为规范性附录。 本标准由中国石油和化学工业联合会提出。 本标准由全国橡胶与橡胶制品标准化技术委员会橡胶杂品分技术委员会(SAC/TC35/SC7)归口。 本标准起草单位：贵州联洪合成材料有限公司、吉林吉轻腾达阻尼材料有限公司、无锡中策阻尼材
料有限公司、重庆安迪车用材料有限公司、广州联洪合成材料有限公司、马鞍山联洪合成材料有限公司。
本标准主要起草人：李洪林、徐丰辰、钱德利、邓廷海、胡小兰、刘福。 本标准为首次制定。
I HG/T4384—2012
汽车用阻尼胶片
1范围
本标准规定了汽车用阻尼胶片（以下简称阻尼胶片）的术语和定义、产品分类、技术要求、试验方法、 检验规则以及标识、包装、运输和贮存等。
本标准适用于以改性沥青为主体材料制成的，用于车身不同部位的热熔型、自粘型和磁吸型阻尼胶片。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T528硫化橡胶或热塑性橡胶拉伸应力应变性能的测定 GB/T533—2008硫化橡胶或热塑性橡胶密度的测定 GB/T4498--1997橡胶灰分的测定 GB8410汽车内饰材料的燃烧特性 GB/T18258阻尼材料阻尼性能测试方法 GB18580室内装饰装修材料人造板及其制品中甲醛释放限量
3术语和定义
下列术语和定义适用于本文件。
3. 1
下垂性collapseproperty 阻尼胶片安装在车身凹凸不平的部位时，经粘贴工艺后，阻尼胶片向下延伸的现象。
4产品分类 4.1阻尼胶片按安装工艺方式主要分为热熔型阻尼胶片、自粘型阻尼胶片和磁吸型阻尼胶片三类 4.2热熔型阻尼胶片指以改性沥青为主体材料，采用烘烤工艺，粘贴到车身上的阻尼胶片。 4.3自粘型阻尼胶片指以改性沥青为主体材料，表面涂刷一层压敏胶，采用自粘工艺，粘贴到车身上的阻尼胶片。 4.4磁吸型阻尼胶片指以改性沥青、磁粉为主体材料，表面涂刷一层胶粘剂，采用烘烤工艺粘贴到车身上的阻尼胶片。 5要求 5.1尺寸及偏差
阻尼胶片的尺寸及偏差应符合用户提供的图纸规定。如无注明，阻尼胶片的厚度为2mm。 5.2表面质量
阻尼胶片的表面质量应符合表1的规定。
1 HG/T4384—2012
6.3.1安装前后外观
在生产线上抽取尺寸为300mm×300mm的阻尼胶片三片，按5.2要求目测检查并记录；然后将试样放在试板上，其中热熔型阻尼胶片材料面朝上水平放置；磁吸型阻尼胶片作垂直和材料面朝下水平放置，置于与主机厂涂装线相同温度的恒温箱中，30min后取出，在标准试验室环境下放置1h后，按 5.2要求目测检查并记录；自粘型阻尼胶片作垂直和材料面朝下水平放置，在标准试验室环境下放置 24h，按5.2要求目测检查并记录。 6.3.2堆放性
取尺寸为300mm×300mm×产品厚度的阻尼胶片30片，将其无隔离、无包装堆放在一起，置于温度为40℃的恒温箱中放置14d，取出，在标准试验室环境下放置1h后，检查试样外观并记录。 6.3.3弯曲性
取尺寸为100mm×50mm的阻尼胶片三片，分别将其在直径40mm的圆周上弯曲90°，保持5s，检查试样外观并记录。 6.3.4冷冲击
冷冲击检测按附录A的规定进行。 6.4理化性能 6.4.1拉伸强度
按GB/T528规定的方法进行测定，采用哑铃状1型试样，拉伸速度100mm/min。 6.4.2密度
按GB/T533-2008中方法A进行测定。 6.4.3蒸发量、灰分
按GB/T4498-1997中方法A测定蒸发量、灰分，蒸发量蒸发温度160℃土2℃；灰分灼烧温度 700℃士5℃，样品蒸发时间2h，灼烧时间2h。 6.4.4磁感应强度
取尺寸为150mm×150mm×产品厚度的阻尼胶片三片，将每一试片待充磁面均勾划分为九个测量区，并编号；将试片放在充磁板上充磁，在标准实验室环境下放置1h后，用特斯拉计测量出九个测量区的磁感应强度，取特斯拉计的示值，精确至1mT。 6.4.5燃烧性
按GB8410规定的方法进行测定。 6.4.6下垂性
取尺寸为100mmX100mm的阻尼胶片三片，将试片分别烘烤到三个试板（试板应与车身钢板一致，如无要求，则应采用0.8mm厚的电泳板，尺寸为150mm×150mm，中间开60mm孔）上，烘烤温度与涂装烘烤线一致，烘烤时间为30min；烘烤后，测量试件孔洞中试片的向下延伸距离，数据精确至1mm。 6.4.7剪切强度
剪切强度的测定按附录B规定的方法进行。 6.4.8热流动性
取尺寸为200mmX80mm的阻尼胶片三片，将试片分别放在三个0.8mm厚、100mm宽、做成斜角为70°的斜面上，斜面要留出大于10mm的流消距离，放置时一端长、一端短，长端距顶端为150mm，记下烘烤前长端的位置，按主机厂烘烤线的温度烘烤30min，取出，测量试片长端在斜面上烘烤前后的位置差，数据精确至1mm。 6.4.9收缩率
取尺寸为200mm×200mm的阻尼胶片三片，放置三个300mm×300mm×0.8mm试板上，按主机厂烘烤线的温度烘烤30min，测定烘烤前后的面积（精确至1mm），按式（1)计算收缩率。
3 HG/T 4384—2012
8 标志、包装、运输与贮存 8.1出厂产品，应打印标识，标识对产品应具有可追溯性。 8.2 阻尼胶片应按顾客要求包装。 8.3阻尼胶片在运输过程中，不得挤压、日晒、雨淋、扔摔。 8.4阻尼胶片应贮存在干燥、通风的仓库中，贮存温度0℃～40℃，湿度小于70%，贮存时不应去掉包装薄膜，薄膜包装的产品堆放高度不得大于60cm，木箱、纸箱贮应保证外包装完好无损 8.5在遵守8.3条和8.4条规定的条件下，自生产之日起，在不超过六个月的保存期内，产品性能应符合本标准的规定。 HG/T 4384-2012
附录A （规范性附录）
阻尼胶片冷冲击检测方法
A.1概述
阻尼胶片采用车身粘贴工艺，安装到车身，本实验用于测定阻尼胶片在低温情况下，与车身的粘贴程度。 A.2方法
将待测阻尼胶片按车身安装工艺，粘贴到试板上，经低温冷冻后，用钢球冲击试板，确定其在低温情况下的粘贴程度。 A.3仪器
检测所用仪器设备包括： a）恒温箱； b)5 50g重钢球； c) 冲击试验机。
A.4测试程序
取尺寸为150mm×150mm的阻尼胶片3片，将试样粘贴到200mm×200mm的试板上（试板应与车身钢板-致，如无要求，则应采用0.8mm厚的电泳板），烘烤温度与涂装烘烤线一致，烘烤时间为 30min；粘贴后的试样在标准试验室环境下放置1h，按下述程序进行试验：
a）将粘贴后的试样放进一30℃土2℃的低温箱中冷冻30min； b）取出试样并在10s内，放在冲击试验机上，阻尼胶片面朝下悬置，用50g钢球自350mm高度
处对准试件中央自由落下，如图A.1所示；
支柱
0
钢球(50g)
试板 U
支架
试样
图A.1冷冲试验机
c) 检查试件状态、看试样是否脱落； d) 重复上述过程，检测三个试样。
6
