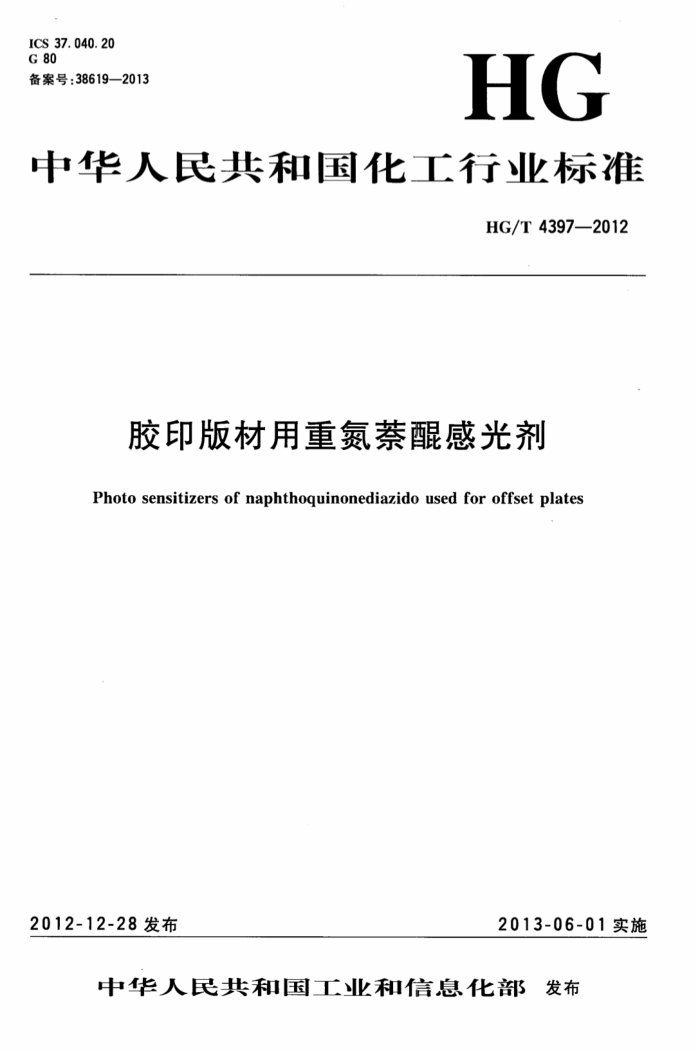

ICS 37.040.20 G 80 备案号：38619—2013
HG
中华人民共和国化工行业标准
HG/T43972012
胶印版材用重氮萘醌感光剂
Photo sensitizers of naphthoquinonediazido used for offset plates
2012-12-28发布
2013-06-01实施
中华人民共和国工业和信息化部发布 HG/T 4397—2012
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国石油和化学工业联合会提出。 本标准由全国数码影像材料与数字印刷材料标准化技术委员会（SAC/TC432)归口。 本标准起草单位：乐凯华光印刷科技有限公司、威海经济技术开发区天成化工有限公司。 本标准主要起草人：李剑波、丛培军、李合成、高峰、赵伟建、邵正春、王怀功、孔祥丽、潘展。
建筑321--标准查询下载网 www. jz321. net HG/T4397—2012
胶印版材用重氮萘醒感光剂
范围
本标准规定了胶印版材用重氮萘醒感光剂的术语和定义、要求、试验方法、检验规则和标志、包装、 运输及贮存。
本标准适用于以线型酚醛树脂或多酚化合物与重氮萘醒磺酰氯为原料，经酯化而成的胶印版材用重氮萘醒感光剂。
规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本
文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T190危险货物包装标志 JJF1070定量包装商品净含量计量检验规则国家质量监督检验检疫总局令第75号定量包装商品计量监督管理办法
术语和定义
3
下列术语和定义适用于本文件。
3. 1
线型酚醛树脂novolac 线型酚醛树脂，也叫热塑性酚醛树脂，是在酸性介质中，由甲醛与双（或三)官能度的酚类（酚：醛>
1)缩聚而成的树脂。 3. 2
重氮萘醒磺酰氯naphthoquinonediazidosulfonylchloride 本标准中主要是指2-重氮-1-萘醒-5（或4)-磺酰氯
4 要求 4.1产品性能
产品性能应符合表1的规定。
表 1
项目
物化指标土黄色至黄色粉末
外观丙二醇独甲醚中的溶解性（25℃）/% 无水乙醇中的溶解性（25℃）/% pH值低沸点挥发分/% 丙酮中的不溶物/% 碱溶性/% 成像性能
> ≤ ≤ < <
20 5
5.5~7.5
2 0. 1 20 合格 HG/T4397—2012 4.2包装质量
应符合国家质量监督检验检疫总局令第75号《定量包装商品计量监督管理办法》的规定。 4.3保质期
产品自生产之日起，在本标准规定的条件下贮存和运输，保质期为不低于6个月。 5试验方法 5.1外观质量检测
采用目测的方法进行。 5.2丙二醇独甲醚中的溶解性测定 5.2.1饱和液的制备
25℃下，称取50g（精确至0.1g)丙二醇独甲醚（分析纯）放入烧杯中，加入过量感光剂样品搅拌溶解，搅动30min后，用滤纸过滤除去未溶解的感光剂样品，滤液用烧杯收集。 5.2.2测定
将表面皿洗净放入120℃烘箱恒温30min，取出放人干燥器中冷却至室温，称量记为M（精确至 0.0001g），取滤液2g左右放人表面Ⅲ中，并称量记为M2（精确至0.0001g），置于120℃防爆的鼓风烘箱内恒温2h，取出放人干燥器中冷却至室温，称量记为M3（精确至0.0001g）。感光剂在丙二醇独甲醚中的溶解性按式(1)进行计算，数值以%计：
M3-Mi
=M2-Ms X100:
丙二醇独甲醚中溶解性
(1)
-.
式中： M1一—表面血质量的数值，单位为克（g)； M2一表面血与样品饱和溶液的质量的数值，单位为克（g)； M3—恒温后样品与表面Ⅲ质量的数值，单位为克（g）。
5.3无水乙醇中的溶解性测定 5.3.1无水乙醇饱和液的配制
25℃下，称取50g（精确至0.1g）的无水乙醇（分析纯）放人烧杯中，加人过量感光剂样品搅拌溶解，搅拌30min，用滤纸过滤除去未溶解的感光剂样品，滤液用烧杯收集。 5.3.2测定
将表面血洗净放人120℃烘箱恒温30min，取出放人干燥器中冷却至室温，称量记为M4（精确至 0.0001g），取滤液2g左右放人表面血中，并称量记为Ms（精确至0.0001g），置于120℃防爆的鼓风烘箱内恒温2h，取出放人干燥器中冷却至室温，称量记为M（精确至0.0001g）。无水乙醇中的溶解性按式（2)进行计算，数值以%计：
无水乙醇中溶解性=Ms-M。>
M6-M4
X100 Q.
.(2)
式中： M4一一表面Ⅲ质量的数值，单位为克（g）； Ms一一表面皿与样品饱和溶液的质量的数值，单位为克（g)； M6一一恒温后样品与表面皿质量的数值，单位为克（g）。
5.4pH值的测定
25℃下，取1.0g感光剂样品放入50mL丙酮（分析纯）中充分溶解后，将该溶液在搅拌下析人 50mL去离子水中，继续搅拌15min后用滤纸过滤除去析出的感光剂。用校正过的酸度计（在1：1丙酮水溶液的pH标准值为7.0)测过滤液的pH值，当酸度计的数值相对稳定时即为感光剂样品的 pH值。 2
建筑321---标准查询下载网 www. jz321.net HG/T4397—2012
5.5低沸点挥发分的测定
取一个干燥恒重的表面皿放在分析天平上，称量记为Mz（精确至0.0001g），取1g左右感光剂样品放于表面皿中，称量记为Mg（精确至0.0001g），放在80℃恒温箱内0.5h，取出放人干燥器中，冷却至室温恒重后称量，记为Mg（精确至0.0001g）。低沸点挥发分按式（3)进行计算，数值以%计：
Mg-Mg、
低沸点挥发分： Ms=M X100:
(3)
式中： Mz表面皿质量的数值，单位为克（g）； Mg一一表面皿与样品质量的数值，单位为克（g）； Mg 一恒温后样品与表面皿质量的数值，单位为克（g）。
5.6丙酮中的不溶物测定 5.6.1安全警告
应在通风橱内操作，避免火花及火焰。 5.6.2.准备
溶剂：丙酮200mL；感光剂样品：15g。
5.6.3测定
取50mL丙酮（分析纯）于100mL烧杯中，称取样品1.000g士0.005g（精确至0.0001g）记为 M1。，加到溶剂中盖上表面皿，搅拌20min。将定性滤纸干燥后称量记为M1（精确至0.0001g），在瓷漏斗中过滤溶好的样品，滤完后，用150mL丙酮冲洗滤纸（少量多次，直至冲洗干净）。然后将滤纸放入干燥器中，冷却至室温后称量记为M12。丙酮中的不溶物按式（4)进行计算，数值以%计：
M12-M1×100
丙酮中的不溶物
(4)
M10
式中： M1。——样品的质量的数值，单位为克（g）； Mu 过滤前滤纸质量的数值，单位为克（g）； M12— -过滤后滤纸质量的数值，单位为克（g）。
5.7碱溶性的测定 5.7.1准备
感光剂样品（碾碎感光剂样品，取用60目筛<试样<100目筛）；碱液：0.25mol/L浓度的NaOH溶液；市售具代表性样品用标准曲线法和浓度直读法（紫外-可见分光光度计)建立标准系数Fs。
5.7.2测定
在250mL烧杯中加人100mL4.7.1的碱液，将250mL烧杯恒温25℃，（整个实验在25℃下进行），磁力搅拌器转速400r/min。样品称量0.5000g士0.01g（精确至0.0001g），将样品加人4.7.1 的碱液中，搅拌10min后，过滤出10mL溶液，取5mL滤液加至100mL容量瓶中，并用4.7.1的碱液稀释至100mL标准刻度，取出稀释液在400nm处测吸光度。碱溶性按式（5）进行计算，数值以%计 [若测试样的吸光度超出浓度范围，则应稀释待测样品，式（5)中的稀释倍数分母随之改变］：
碱溶性=（E/G2）×F×（100/5）
(5)
式中： E—样品吸光度； G2—样品的质量的数值；单位为克（g)； F。—标准系数;
3 HG/T4397—2012
（100/5）一一测试样稀释倍数。 注1：若测试样的吸光度超出浓度范围，则应稀释待测样品，上述公式中的稀释倍数分母随之改变
5.8成像性能的测定
取适量的感光剂样品和线型酚醛成膜树脂、染料、晒版指示剂等加人到适量的丙二醇独甲醚中充分溶解，过滤后用甩涂的方法将其涂布在合适的空白胶印版基上，涂层质量在2g/m?左右，涂完后在 120℃的烘箱中干燥10min，冷却至室温后采用碘镓灯晒版机检测感光性能符合相应的胶印版材产品标准的规定，则判定成像性能合格。 5.9包装质量的测定
按JJF1070的规定进行。 6检验规则 6.1抽样
以同一次投料为一批，从每批产品中随机抽取4桶，每桶抽取适量样品充分混匀后进行检验。 6.2出广检验
出厂检验项目为本标准中第4章的要求。胶印版材用重氮萘醒感光剂应经生产厂质检部门检验合
格，附合格证明后方可出厂。 6.3产品验收
经销商或用户有权按本标准规定进行产品验收，经检验合格的产品，应予接收。若经检验有不合格项目，则应加倍取样进行复验，以复验结果为准，若仍有不合格项目，经销商或用户有权提出退换货要求。 7标志、包装、运输及贮存 7.1标志
标志上应标明：产品名称、公司名称、地址、型号、注册商标、制造日期、净含量、批号及执行标准、防晒、防潮等，图示标志应符合GB/T190的规定。 7.2包装
内包装为双层，内塑料袋扎口，外层为铝箔或黑色涂塑防潮包装材料，热合封口，两层包装材料间应有变色硅胶防潮，外包装用纤维板桶，如需特殊包装，由供需双方协商决定。 7.3运输及贮存
运输过程中，要防潮、防晒，包装件应贮存在干冷的具有黄色安全光的库房中，不得露天堆放，并定期检查。
