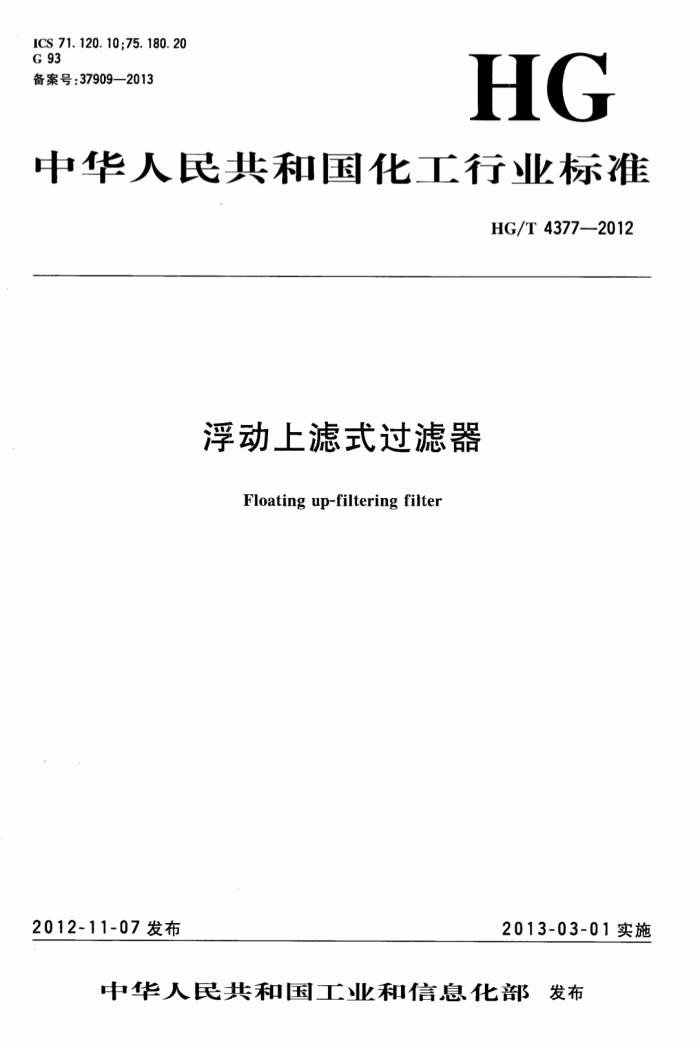

ICS 71.120.10;75.180.20 G 93 备案号：37909—2013
HG
中华人民共和国化工行业标准
HG/T4377—2012
浮动上滤式过滤器
Floating up-filtering filter
2013-03-01实施
2012-11-07发布
中华人民共和国工业和信息化部发布 HG/T 43772012
前 言
本标准按照GB/T1.1一2009给出的规则起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由中国石油和化学工业联合会提出。 本标准由全国化工机械与设备标准化技术委员会（SAC/TC429)归口。 本标准起草单位：北京禹辉水处理技术有限公司。 本标准主要起草人：宛金晖、武晓燕。
建筑321---标准查询网 www. jz321. net HG/T4377—2012
浮动上滤式过滤器
1范围
本标准规定了浮动上滤式过滤器（以下简称过滤器)的术语和定义、命名、结构及基本参数、要求、试验方式、验收规则及标志、包装、贮运。
本标准适用于水温不大于70℃，工作压力不大于1.0MPa，进水浊度不大于50mg/L的水系统中的过滤器。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB150（所有部分）压力容器 GB/T 191 包装储运图示标志 GB/T710 优质碳素结构钢热轧薄钢板和钢带 GB/T6388 运输包装收发货标志 GB/T 8923 涂装前钢材表面锈蚀等级和除锈等级 GB/T12671 聚苯乙烯(PS)树脂 GB/T12672 丙烯腈-丁二烯-苯乙烯（ABS)树脂 GB/T13306 标牌 GB/T13922.3水处理设备性能试验过滤设备 GB/T19678 说明书的编制构成、内容和表示方法 GB24511承压设备用不锈钢钢板及钢带 CJ/T217 给水管道复合式高速进排气阀 CI/T261 给水排水用蝶阀 HG/T21514～21535钢制人孔和手孔 JB/T81凸面板式平焊钢制管法兰 JB/T2932水处理设备技术条件
3术语和定义
下列术语和定义适用于本文件。
3. 1
罐体tankbody 指过滤器筒体。
3. 2
布水器distributor 指在一定的工作面积上按一定规律分配水量的装置。
3. 3
集污器specialsewagecollectors 是排污时的专用装置，工作时既能排除污物，又能防止滤料流失，是能起双重作用的装置。
1 HG/T4377-—2012 3. 4
排污阀blow-offvalve 安装在集污器两端用以对过滤器定期排污的阀门。
3. 5
反洗进气阀backwashairinletvalve 安装在过滤器进水口支管上与进水阀互锁用以对过滤器进行气动反洗的阀门。
3. 6
进水阀inletvalve 安装在过滤器进水口支管上，与反洗进气阀、反洗进水阀互锁，为过滤器进水阀门。
3.7
反洗进水阀backwashwaterinletvalve 安装在过滤器进水口支管上，与反洗进气阀、进水阀互锁的用于反洗进水阀门。
3. 8
滤料filtermaterial 滤料是指用于进水过滤的粒状材料，本文件中特指密度小于水，具有良好弹性，表面光滑抗油浸，不
溶于阴离子合成剂、油脂、洗涤剂等物质，在机油500mg/L浓度下可安全使用的直径大于0.8mm小于 1.5mm的颗粒。 3. 9
集水器collector 指过滤器中起汇流作用的部件。
3. 10
出水阀outletvalve 指安装在过滤器出水口与排气阀互锁的阀门。
3. 11
排气阀exhaustvalve 指用于过滤器在气动反洗时的排气阀门，与出水阀互锁。
3. 12
人孔manholes 指过滤器中用于安装、检修等方便人员进出的孔，为法兰结构。
4命名 4.1产品型号编制方法
GLF - -C
过滤器水处理量(t/h) 过滤器适用系统压力(MPa) 表示过滤器滤料为上浮式过滤器代号
4.2示例
适用于系统水压力为1.0MPa、水处理量为40t/h的上浮式过滤器，其型号为：GL/F-1.0-40。 5结构及基本参数 5.1结构
过滤器制作成罐体式，一般由罐体、布水器、专用集污器、排污阀、反洗进气阀、进水阀、反洗进水阀、
2
建筑321-标准查询网 www. jz321.net HG/T4377—2012 9.2包装 9.2.1包装前应清除过滤器内部积水。 9.2.2过滤器所有的接口法兰应进行封堵，封堵件应能耐风雨侵蚀。 9.2.3过滤器的油漆、包装应符合JB/T2932的规定。 9.2.4随设备提供的文件应装人防水袋内，并随同过滤器装人包装箱内，随设备文件应包括：
a）装箱清单； b）产品合格证及质量证明书； c）产品使用说明书； d）安装图。
9.2.4.1过滤器使用说明书的编写应符合GB/T19678的规定。 9.2.4.2产品合格证应加盖制造单位检验章，并包括如下内容：
a）产品名称、型号； b）产品编号； c）检验员； d）制造单位和出厂日期。
9.2.4.3质量证明书至少应包括下列内容：
a）技术参数； b）主要零部件材质； c）性能测试结果； d）产品执行的标准。
9.2.5包装箱外壁的防雨、防震等包装储运标志、收发货标志应符合GB/T191、GB/T6388的规定，并应注明如下内容：
a）产品名称、型号； b）包装箱毛重，kg； c）包装箱长×宽×高，mm； d）制造单位名称； e）收货单位及详细地址； f)发货单位及详细地址。
9.3贮运 9.3.1包装后的过滤器应存放在清洁、干燥、通风良好的仓库内，不得与易燃、易爆、有腐蚀性的物品存放在一起，空气中不得含有腐蚀性气体，贮存环境温度范围为一5℃～35℃，衬胶制品在运输和储存中要防止胶板产生裂纹，应在5℃～30℃的室内放置 9.3.2运输应符合JB/T2932的规定，防止振动或碰撞造成产品或包装箱损坏的措施，不得与易腐蚀物品同时装运。
