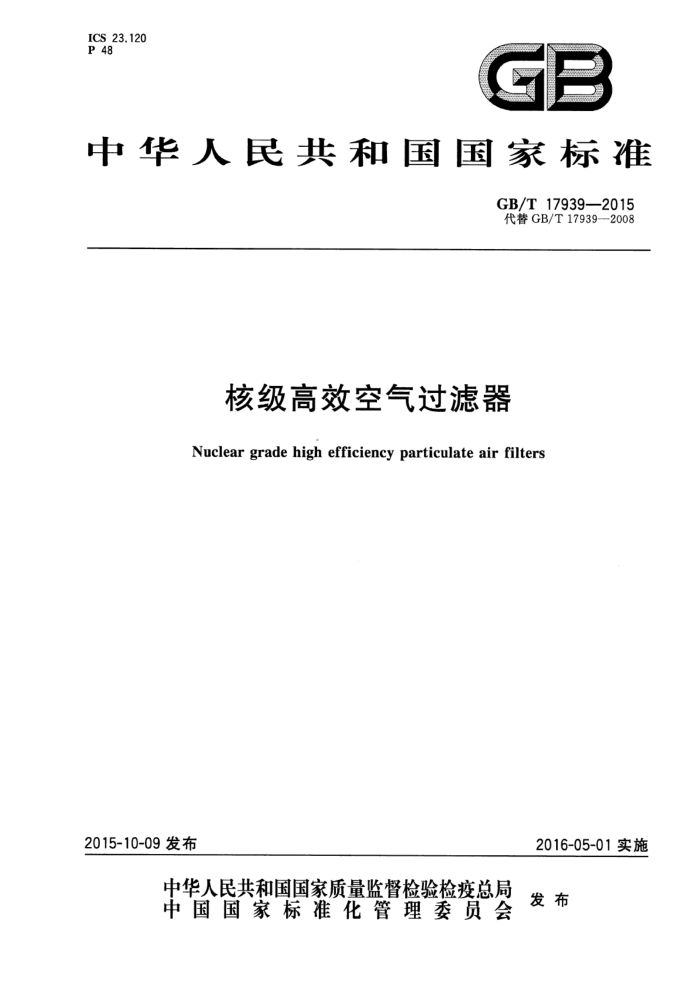

ICS 23.120 P 48
一
中华人民共和国国家标准
GB/T17939—2015 代替GB/T17939—2008
核级高效空气过滤器
Nuclear grade high efficiency particulate air filters
2015-10-09发布
2016-05-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T 17939—2015
目 次
前言
范围 2 规范性引用文件 3 术语和定义
1
分类 5 规格 6 要求 7 试验方法·
4
2
11 16 18 19 20 26
检验· 标志·
8
9 10包装、运输和贮存附录A（规范性附录） 核级高效空气滤料附录B（资料性附录) 核级高效空气过滤器其他性能要求 GB/T17939—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T17939—2008《核级高效空气过滤器》，与GB/T17939—2008相比主要技术变化
如下：
修改了适用范围，适用于核与辐射设施中空气和气体处理系统使用的核级高效空气过滤器（见第1章，2008年版的第1章）；修改了“术语和定义”（见第3章，2008年版的第3章）；修改了“分类与规格”，拆分为“分类”、“规格”（见第4章、第5章，2008年版的第4章）；增加了“分类原则”（见4.1)；修改了“核级有分隔板高效空气过滤器”为“有分隔板核级高效空气过滤器”，“核级密褶高效空气过滤器”为“密褶核级高效空气过滤器”（见各章，2008年版的各章）；增加了圆筒形核级高校空气过滤器分类（见4.3)；修改了“外形尺寸偏差”的内容，按外形尺寸公差要求及形位公差要求分项描述，并修改了内容；增加了圆筒形核级高效空气过滤器的相关要求（见6.2、6.3，2008年版5.1.2）；删除了边框材料中“有分隔板核级高效空气过滤器的边框，在符合本标准规定的...”，将其内容作为单独的节列出（见6.4.8，2008年版的5.2.1.1)；增加了圆筒形核级高效空气过滤器边框材料的要求（见6.4.1.3）；增加了“紧固件材料”的内容（见6.4.2)；修改了“分隔物材料”的内容（见6.4.4，2008年版的5.2.3）；修改了材料的耐辐照要求（见6.4.5、6.4.6.1、7.2.7，2008年版的5.2.4.1、5.2.5、6.2.5）；增加了氯丁橡胶板的相关内容（见6.4.6）；修改了滤芯的相关描述，增加了圆筒形核级高效空气过滤器滤芯的内容（见6.5.1，2008年版的5.3.1); 修改了边框的内容（见6.5.2，2008年版的5.3.2）；增加了圆筒形核级高效空气过滤器密封垫的相关内容（见6.5.3.2)；增加了“分隔板”、“防护网”的结构要求（见6.5.4、6.5.5）；将滤速”、“修补”与“滤芯”合并（见6.5.1，2008年版的5.3.5、5.3.6）；删除了耐干超压的相关要求（见2008年版的5.4.3.1）；增加了抗震试验后过滤器检查的合格条款（见6.6.8）；增加了过滤器其他性能要求（见6.6.9）；增加了外观检查的试验方法（见7.1.1)；增加了平行度的测量方法（见7.1.3）；增加了圆筒形核级高效空气滤芯技术参数的测量方法（见7.1.5)；增加了初阻力试验、效率试验方法（见7.2.1、7.2.2)；修改了耐超压试验中空气夹带水雾量（见7.2.4，2008年版的6.2.2.2)；修改了耐热气流试验的温度，补充了圆筒形核级高效空气过滤器的要求（见7.2.5，2008年版的6.2.3)；修改了耐明火试验的温度（见7.2.6，2008年版的6.2.4.1)； -增加了抗震试验的内容（见7.2.8）；
-
-
I GB/T 17939—2015
修改了型式检验条件（见8.4.2，2008年版的7.4.1）：修改了抽样方案中样机的数量（见8.4.3，2008年版的7.4.2)；增加了“检验项目”，完善了型式试验的内容（见8.4.4)；修改了标志粘贴的要求，增加了对标志大小适中（见9.1，2008年版的8.1)；修改了“包装、运输和贮存”，并修改了其内容（见第10章，2008年版的第9章）；增加了核级高效空气滤料相关内容（见附录A）；增加了核级高效空气过滤器其他性能要求（见附录B)。
本标准由中国核工业集团公司提出。 本标准由全国核能标准化技术委员会（SAC/TC58)归口。 本标准起草单位：河南核净洁净技术有限公司。 本标准主要起草人：冯朝阳、李玉玲、杨亚鹏、刘歌、古现华、李后军、孙广宇。 本标准所代替标准的历次版本发布情况为：
GB/T17939—1999、GB/T17939—2008。
I GB/T17939—2015
核级高效空气过滤器
1范围
本标准规定了核级高效空气过滤器的分类及规格、结构、材料、性能、试验、检验、标志、包装、运输、 贮存和质保等要求。
本标准适用于核与辐射设施中空气和气体处理系统使用的核级高效空气过滤器。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T451.3—2002纸与纸板厚度的测定 GB/T531.1硫化橡胶或热塑性橡胶压人硬度试验方法 ：第1部分：邵氏硬度计法（邵尔硬度） GB/T742一2008造纸原料、纸浆、纸和纸板灰分的测定 GB/T2518 连续热镀锌钢板及钢带 GB/T 3198 铝及铝合金箔 GB/T3280 不锈钢冷轧钢板和钢带 GB/T4744-2013纺织品防水性能的检测和评价静水压法 GB/T6165 高效空气过滤器性能试验方法效率和阻力 GB/T6669 软质泡沫聚合材料压缩永久变形的测定 GB/T9799 金属及其他无机覆盖层钢铁上经过处理的锌电镀层 GB/T11253 碳素结构钢冷轧薄钢板及钢带 GB/T12914一2008纸和纸板抗张强度的测定 QB/T2959 钢板网 QB/T3897 镀锌电焊网
术语和定义
3
下列术语和定义适用于本文件。
3.1
核级高效空气过滤器nucleargradehighefficiencyparticulateairfilter 在核安全相关空气和气体处理系统中使用，满足抗震和质量保证等方面要求的高效空气过滤器。
3.2
滤芯filterpack 安装于边框内，实现过滤功能的部件，由滤料和分隔物组成。
3.3
分隔物 separator 支撑滤料或使滤料间空气通道保持一定形状的部件，包括分隔板、玻璃纤维滤料纸条或不可燃纤维线。
3.4
边框case 用于安装并密封滤芯的金属框架，可包括端盖、法兰、侧板、压环、外密封环等部件。
1 GB/T17939—2015
3.5
格栅grille 由穿孔板制成的管状构件，设置于圆筒形高效空气过滤器滤芯的内、外侧。
3.6
金属装卸环 metalgrabring 安装在圆筒形高效空气过滤器的端盖上，用于远程装卸过滤器的辅助部件。
3.7
抗水性 waterrepellency 在规定的压力增长速率下，水渗过滤料所需的最小压力，单位为Pa。
3.8
耐挠曲性 flexingcharacteristics 滤料抵抗弯曲应力的能力。
4分类
4.1分类原则
核级高效空气过滤器一般按照外形和结构形式进行分类，通常分为方形和圆筒形。其中方形包括有分隔板和密褶两种结构形式；圆筒形包括密封垫内置和密封垫外置两种结构形式。 4.2方形核级高效空气过滤器 4.2.1有分隔板核级高效空气过滤器
按所需深度将滤料往返折叠，由不可燃波纹板状分隔物支撑被折叠的滤料制成滤芯，并用密封胶封于边框内的核级高效空气过滤器。由滤芯、边框、密封胶、防护网、密封垫等部分组成，见图1。
折边宽，
大
边宽
边框
1
如
一分隔板
防护网
密封垫
密封胶
滤料
图1有分隔板核级高效空气过滤器
2 GB/T17939—2015
4.2.2密褶核级高效空气过滤器
按所需褶幅高度将滤料往返折叠，用滤纸条或纤维线支撑被折叠的滤料制成单片板式密褶滤芯，并将若干单片滤芯装配成“V”型结构的核级高效空气过滤器。由滤芯、边框、密封胶、防护网、密封垫等部分组成，见图2。
单片滤芯
密封胶
边框
防护网
密封垫
图2密褶核级高效空气过滤器
4.3圆筒形核级高效空气过滤器
按所需褶幅高度将滤料往返折叠，用滤纸条或纤维线支撑被折叠的滤料，制成圆筒形滤芯，并在滤芯内、外侧设置格栅的核级高效空气过滤器。由滤芯、边框（端盖、压环或外密封环）、格栅、密封垫等部分组成。如需要，过滤器端盖可设置把手或金属装卸环用于装卸过滤器。圆筒形核级高效空气过滤器常见的结构形式有两种：
a）密封垫内置，见图3； b）密封垫外置，见图4。
3 GB/T179392015
密封垫
压环端盖
密封胶
格播
滤芯
格栅
菜 R
密封胶
端盖
把手(可选)
图3圆筒形核级高效空气过滤器（密封垫内置）
端盖外密封环 (含密封垫)
金属装卸环（可选）
密封胶
福
福 C
格栅
滤芯
格栅
密封胶
2
盖
图4圆筒形核级高效空气过滤器（密封垫外置）
