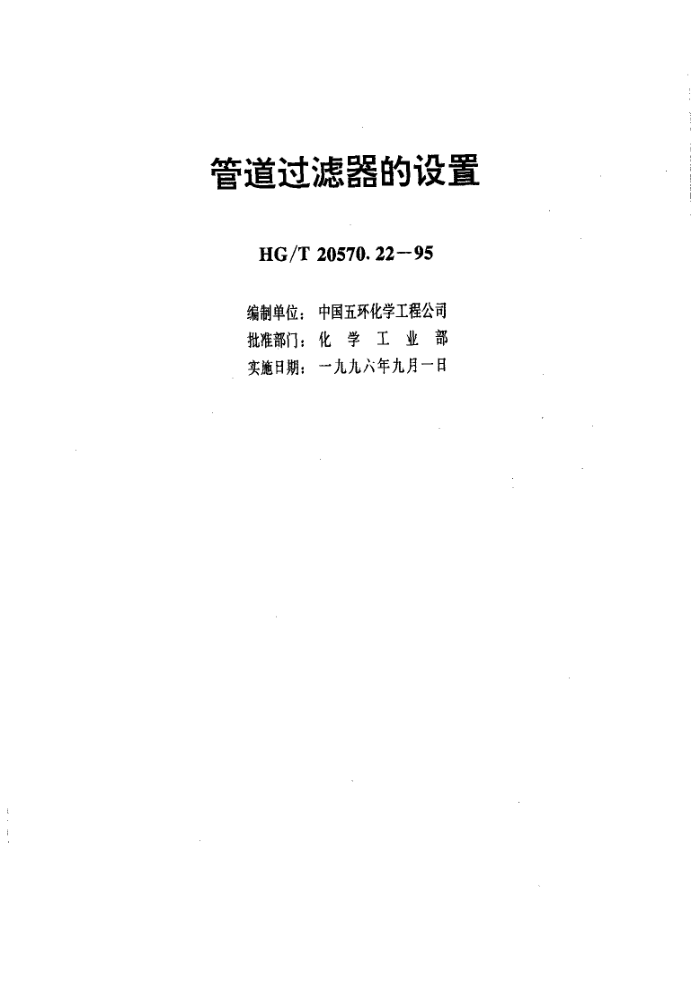

HGT 20570.22-1995 管道过滤器的设置
1 专业职责
1.0.1 管道过滤器用途
管道过滤器是清除流体中固体杂质的管道附件，用以保护工艺设备与特殊管件（如压缩机、泵、燃油喷嘴、疏水阀等），防止杂物进入设备、管件损坏部件或堵塞管件影响正常生产运行，起到稳定工艺过程、保障安全生产的作用。
1.0.2 工艺系统专业工程设计选用管道过滤器的职责
1.0.2.1 根据工艺要求，选择合适类型和材质的过滤器。
1.0.2.2 在PI图上以规定的图形符号和缩写字母表示，并进行编号和标注。
1.0.2.3 完成过滤器系统（如放净、放空、旁路、保温、切换及阀门等）工程设计。
1.0.2.4 计算或估算过滤器系统的压力损失。
1.0.2.5 编制过滤器数据表和一览表，提供有关专业开展工程设计条件和订货。
2 管道过滤器的分类
2.0.1 按用途分类
2.0.1.1 永久性过滤器
（1） 永久性过滤器与所保护的设备一同投入正常运行。
（2） 工艺系统专业工程设计的要求
a. 网式永久性过滤器滤网的有效面积不得小于操作管道横截面积的3倍。
b. 永久性过滤器的器体材料应相当于同一用途的管道材料。
c. 设置永久性过滤器具体位置在PI图上注明，并注上特殊管件号。
（3） 结构形式
永久性过滤器按结构形式可分为网式、线隙式、烧结式、磁滤式等。
2.0.1.2 临时性过滤器
