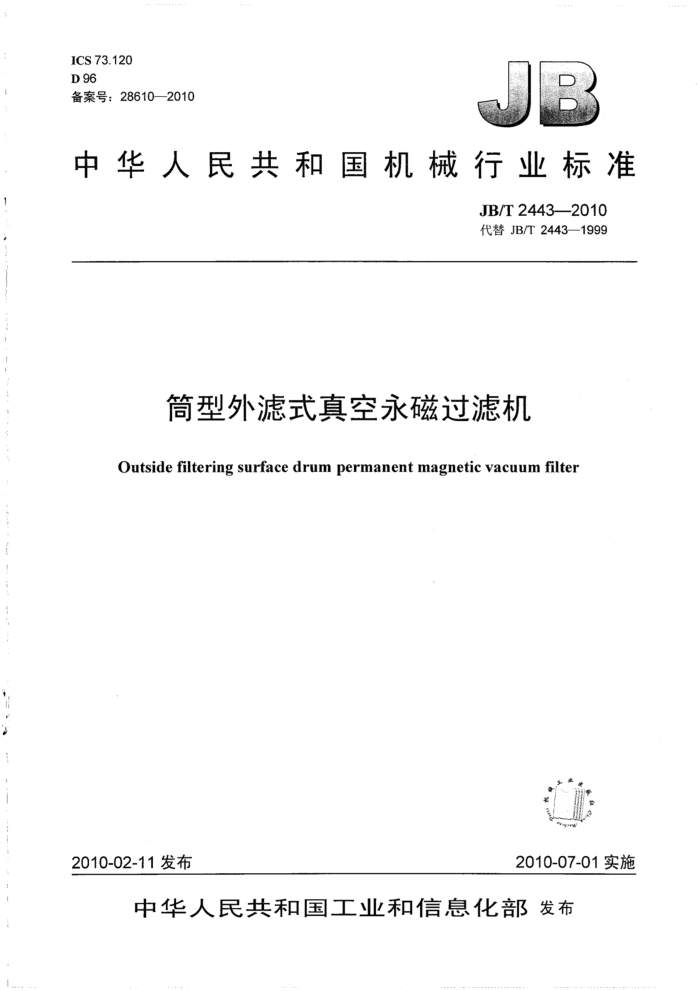

ICS 73.120 D 96 备案号：28610—2010
中华人民共和国机械行业标准
JB/T2443—2010 代替JB/T2443—1999
简型外滤式真空永磁过滤机
Outside filtering surface drum permanent magnetic vacuum filter
2010-07-01实施
2010-02-11发布
中华人民共和国工业和信息化部发布 JB/T2443—2010
目
次
前言 1 : 范围 2 规范性引用文件 3产品分类 3.1.型式 3.2 型号 3.3 基本参数 4技术要求 5 试验方法 6 检验规则.. 6.1检验分类 6.2出厂检验 6.3＇型式检验 7标志、标签和使用说明书 8包装、运输及贮存附录A（资料性附录）对附属设备的要求
L JB/T2443-2010
前 言
本标准代替JB/T2443一1999《筒型外滤式真空永磁过滤机》。 本标准与JB/T2443一1999相比，主要变化如下：
补充了过滤机的结构型式，增加了产品规格，基本参数表中补充了滤饼含水量和处理量；完善了过滤机的工作环境适应性要求；补充了涂漆质量要求及其检验方法；补充了型式检验的判定规则：完善了过滤机的贮存要求，补充了贮存期间的养护要求。
本标准的附录A为资料性附录。 本标准由中国机械工业联合会提出。 本标准由全国矿山机械标准化技术委员会（SAC/TC88）归口。 本标准起草单位：沈阳矿山机械（集团）有限责任公司。 本标准主要起草人：冯泉、倪日亮、沈宝康、周文卓、付金壁。 本标准所代替标准的历次版本发布情况为：
-JB2443—1979，JB2443-1985，JB/T2443-1999。
T JB/T24432010
绕线装置：2—传动装置：3- 一筒体：4- 分配头；5- -磁系：6 一给矿槽；7一 一溢流槽。
图1
3.3基本参数
过滤机的基本参数应符合表1的规定。
表 1
型 号过滤面积 m? 筒体直径 mm 筒体转速 r/min
GYW—3 GYW-5 GYW-8 GYW—12 GYW-18 GYW24 GYW--30
24
12
18
30
5
8
3
2400
2000
2000
2000
2500
1600
2000
0.5~2.0
0.5~2.5
筒体表面磁感应强度
80~300
85~300
mT 滤饼含水率 (%) 处理量
8~11
14～18 22~43 33~65 50~90 65~120 90~150
6~9
t/h 电动机功率
1.5
2.2
4.0
5.5
7.5
kw 参考重量
9150 14900 17.200
3 270
5 420
3 940
4 760
kg
长宽 2506 2 775 2910 2.910 3100 3400 4100
4100
5000
2610
3210
3960
1 895
2110
参考尺寸 mm
2 087 2.500
高
2600
3 000
3 200
3750
2 600
2 JB/T2443--2010
a）分配头应盛水保持10min，无渗漏为合格； b）简体、槽体、给矿槽以及管路连接部位的焊缝应用煤油做透油试验，焊缝背面涂抹的白粉不出
现变黑现象为合格。
5.4分配盘与错气盘接触表面的严密性应采用着色法进行检验。 5.5过滤机应在试验台上，以最高转速空运转2h，测定筒体的径向圆跳动。 5.6过滤机的噪声应按GB/T3768的规定检验。 5.7漆膜外观质量目测检验，漆膜厚度用电磁式膜厚计测量，漆膜附着力按GB/T1720中的方法检验。 6检验规则 6.1.检验分类
过滤机的检验分为出厂检验和型式检验。 6.2出厂检验 6.2.1“每台过滤机须经制造厂质量检验部门检验合格后方可出厂，出厂时应附有证明产品质量合格的文件。 6.2.2.出厂检验应符合4.7～4.12和4.14的规定。 6.3型式检验 6.3.1．有下列情况之一时，过滤机应进行型式检验：
a）新产品或老产品转厂生产时： ·b）正式生产后，产品结构、工艺或材料有较大改动，可能影响产品性能时； c）产品停产一年以上恢复生产时： d）出厂检验的结果与上次型式检验有较大差异时； e）正常生产的产品，每三年进行一次型式检验； f）国家质量监督检验机构提出型式检验要求时。
6.3.2型式检验应符合本标准的全部要求。 6.3.3型式检验应从出厂检验合格的产品中抽取一台进行。如检验不合格应加倍抽检，若仍不合格则判定型式检验不合格。 7、标志、标签和使用说明书 7:1：每台过滤机均应在适当而明显的位置固定产品标牌。标牌应符合GB/T13306的规定，并应标明下列内容：
a）制造厂名称及地址； b）产品名称及型号 c）主要技术参数； d）产品执行的标准编号： e）出厂编号和制成日期。
7:2：：过滤机的使用说明书应符合GB/T9969的规定 7.3过滤机的包装标志应符合GB/T191和GB/T6388的规定。其内容包括：
a）收货站及收货单位名称； b）发货站及发货单位名称； c）合同号及产品名称、型号； d）毛重、净重、箱号及外形尺寸； e）起吊作业标志和储运图示标志。
8包装、运输及贮存
4 JB/T2443—2010
8.1过滤机的包装应符合GB/T13384和JB/T5000.13的规定，并应符合陆路或水路运输要求。 8.2过滤机可整体裸装，或以分解形式装箱和包扎。零部件在箱内应固定牢固。 8.3过滤机外露加工表面应进行防腐处理，并用油纸和塑料薄膜包扎，防腐期不应少于一年。 8.4过滤机应随机附带下列技术文件：
a）产品质量合格证明文件； b）产品使用说明书； c）产品安装图； d）装箱清单及成套发货明细表。
8.5过滤机的贮存应符合下列要求：
a）应在库房或棚下贮存； b）库房或棚下应通风，防雨、雪，防日光直射； c）裸装件和捆扎件应单放，不允许码放。
8.6在贮存与运输过程中，分配头应防雨、雪、日光直射和意外碰撞，磁系应呈自然下垂状态，并能自由摆动。 8.7过滤机每贮存一年，应进行一次养护。
