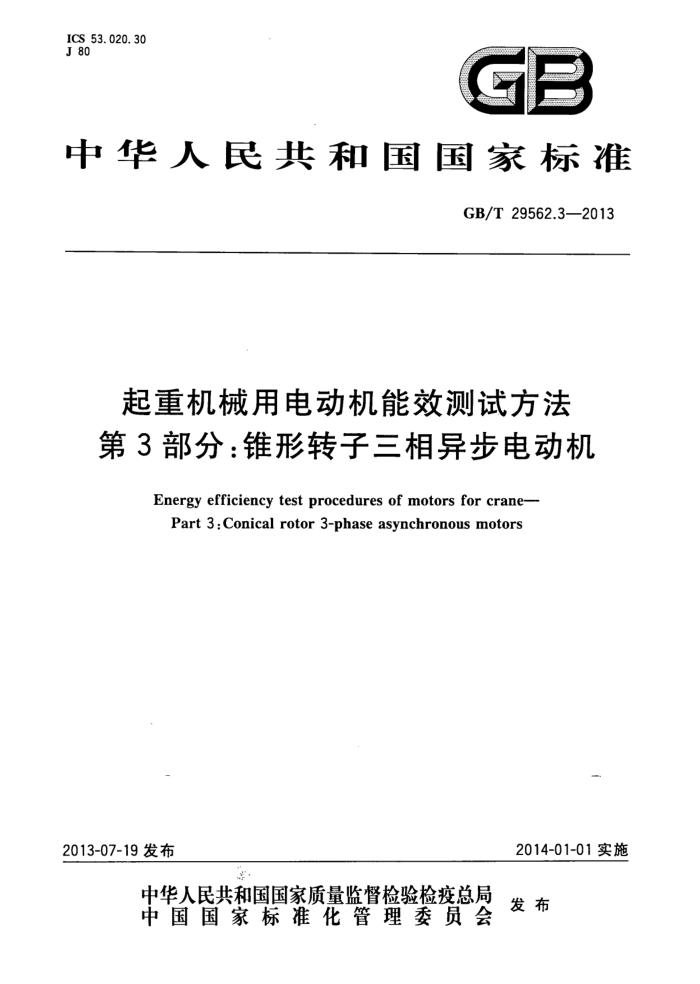

ICS 53.020.30
J 80
GB
中华人民共和国国家标准
GB/T29562.3—2013
起重机械用电动机能效测试方法第3部分：锥形转子三相异步电动机
Energyefficiency testprocedures of motorsforcrane-
Part 3:Conical rotor 3-phase asynchronous motors
2014-01-01实施
2013-07-19发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 中华人民共和国
国家标准
起重机械用电动机能效测试方法第3部分：锥形转子三相异步电动机
GB/T 29562.3—2013
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号(100013) 北京市西城区三里河北街16号(100045)
网址www.spc.net.cn
总编室：(010)64275323发行中心：(010)51780235
读者服务部：(010)68523946 中国标准出版社秦皇岛印剧厂印刷
各地新华书店经销
*
开本880×1230 1/16 印张0.5 字数8千字 2013年10月第一版2013年10月第一次印刷
-
书号：155066·1-47563定价14.00元
如有印装差错由本社发行中心调换
版权专有 侵权必究举报电话：(010)68510107 GB/T29562.3—2013
前 創言
GB/T29562《起重机械用电动机能效测试方法》分为3个部分：
第1部分：YZP系列变频调速三相异步电动机； -第2部分：YZR/YZ系列三相异步电动机；一第3部分：锥形转子三相异步电动机。
-
本部分为GB/T29562的第3部分。 本部分按照GB/T1.1-2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国起重机械标准化技术委员会（SAC/TC227）、全国旋转电机标准化技术委员会
（SAC/TC26)共同归口。
本部分负责起草单位：南京特种电机厂有限公司、北京起重运输机械设计研究院、国家起重运输机械质量监督检验中心。
本部分参加起草单位：海阳市田力电机有限公司。 本部分主要起草人：孙重远、闫锦锋、张皓琨、胡建兴、姜振田。
5
T GB/T29562.3—2013
起重机械用电动机能效测试方法第3部分：锥形转子三相异步电动机
1范围
GB/T29562的本部分规定了钢丝绳电动葫芦用锥形转子三相异步电动机（以下简称“电动机”)的能效测试方法。
本部分适用于钢丝绳电动葫芦用锥形转子三相异步电动机，凡属本系列电动机所派生的各种系列电动机均可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB755一2008旋转电机定额和性能 GB/T1032一2012三相异步电动机试验方法 JB/T9008.1钢丝绳电动葫芦第1部分：型式与基本参数、技术条件 JB/T9008.2 2钢丝绳电动葫芦第2部分：试验方法
3试验条件 3.1基本要求
电动机应符合JB/T9008.1和JB/T9008.2的规定。 3.2 现场运行条件
现场运行条件应满足GB755—2008中6.1～6.4的要求。 3.3试验电源
电源应符合GB/T1032—2012中4.2的规定。 3.4测量仪器
测量仪器应符合GB/T1032--2012中4.3的规定。 3.5 测量要求 3.5.1试验用的转矩转速传感器的标称转矩应不大于被测电动机额定转矩的4倍。 3.5.2其余测量要求应符合GB/T1032-2012中4.3的规定。
1 GB/T29562.3—2013
4试验方法
4.1试验工况 4.1.1给被试电动机加负载的设备，应使被试电动机的启动特性尽可能接近电动机在电动葫芦上的满载启动特性（当使用涡流测功机时，其标称转矩不应大于电动机额定输出转矩的2倍）。 4.1.2电动机能效试验应在额定负载下待热稳定之后进行。电动机的基准工作制为S4-25%。对于小于7.5kW电动机的等效启动次数为120次/h(30s为一个周期，工作7.5s，停止22.5s)；对于大于或等于7.5kW电动机和双速电动机的等效启动次数为90次/h（40s为一个周期，工作10S，停止 30s），按循环周期测定输入电功率和输出机械功率。 4.1.3热试验应在电动机规定的工作制和等效启动次数下进行，在相隔60min，温升在2℃以内为止（为了缩短试验时间，在试验开始时负载可适当地持续一段时间）。 4.2输入功率测量与计算 4.2.1输入功率测量
采用三相电量表测量每个工作循环负载运行时间内电动机消耗的电能，并作记录。输人功率按式 (1)计算：
P, = W× 3 600
·(1 )
t
式中： P,-输人功率，单位为千瓦(kW)； W 每个工作循环负载运行时间内，电动机消耗的电能，单位为千瓦小时（kW·h）。
工作时间：等效启动次数为120次/h时，为7.5，等效启动次数为90次/h时，为10；单位为秒(s)。
4.2.2输入功率修正计算 4.2.2.1定子绕组损耗修正 4.2.2.1.1定子绕组电阻测量
试验断电停机后，应立即测量冷却介质温度§。，并按GB/T1032一2012中6.6.4.5的规定测量额定负载热试验后绕组端电阻Rn。 4.2.2.1.2定子绕组电阻折算
热试验后，电阻R折算到基准冷却介质温度为25℃时的定子电阻R，，按式（2)计算：
R. 235 +=% + 25 × Rn
(2)
235+8
式中： R，—25℃时的定子电阻，单位为欧姆(Q)； Sn—额定负载热试验时测得的定子绕组最高温度，单位为摄氏度(℃)； 9.一一热试验结束时冷却介质温度，单位为摄氏度（℃)； R额定负载热试验后的定子电阻，单位为欧姆(α)。
2 GB/T29562.3—2013
4.2.2.1.3定子绕组损耗计算
基准冷却介质温度为25℃时的定子绕阻损耗，按式(3)计算：
(3)
Pal, =1.5R,
式中： Peuls 一25℃时的定子绕阻损耗，单位为千瓦（kW）： I, 一规定负载状态下测得的线电流有效值或计算值，单位为安培（A）。 定子绕阻损耗按式（4)计算：
Peul =1.5IR
(4)
式中： Peal 试验温度下定子绕阻损耗，单位为千瓦(kW)。
4.2.2.2输入功率计算
基准冷却介质温度为25℃时的输人功率，按式（5)计算：
P,=P, - pel + pels
..(5)
式中： Pi- 25℃时的输入功率，单位为千瓦（kW)。
4.3输出功率修正计算 4.3.1翰出功率测量
使用转矩转速传感器和扭矩测量仪对输出转速n;、转矩Ta进行采样测量，采样时间不大于0.1s。 每个工作循环的负载运行时间内采样N个点。 4.3.2转矩修正计算
转矩读数修正值T。根据GB/T1032一2012中7.3的规定求得。转矩修正按式（6)计算：
..(6)
T+=T+T.
式中： Td- - -修正后的输出转矩瞬时值，单位为牛米(N·m)； T 输出转矩瞬时测量值，单位为牛米(N·m)； T。—转矩读数修正值，单位为牛米（N·m）。
-
4.3.3转速修正计算
转速修正按式(7)计算：
n;= K +%x =0. + 25
( 7)
Xn
K, +6,
式中： K, 导体材料在0℃时电阻温度系数的倒数：铜为235，铝为225（除非另有规定）； 6.—试验时测得的定子绕组最高温度，单位为摄氏度(℃)；
转速瞬时修正值。单位为转每分（r/min）；
-转速瞬时测量值，单位为转每分（r/min）。
ni
福
4;3.4输出功率计算
修正后的输出功率按式(8)计算： GB/T 29562.3—2013
C(TaXn) 9549XN
P,
.*(8)
式中： P：—修正后的输出功率，单位为千瓦(kW） N采样点数。
4.4 能效确定
电动机能效，取试验中10个工作循环的数据，按式（9)计算：
×100%
..( 9 )
ZPi.
式中： 7电动机能效，%； Pza 一个工作循环，修正后的输出功率，单位为千瓦（kW)； Pi 一个工作循环，25℃时的输人功率，单位为千瓦（kW)。
