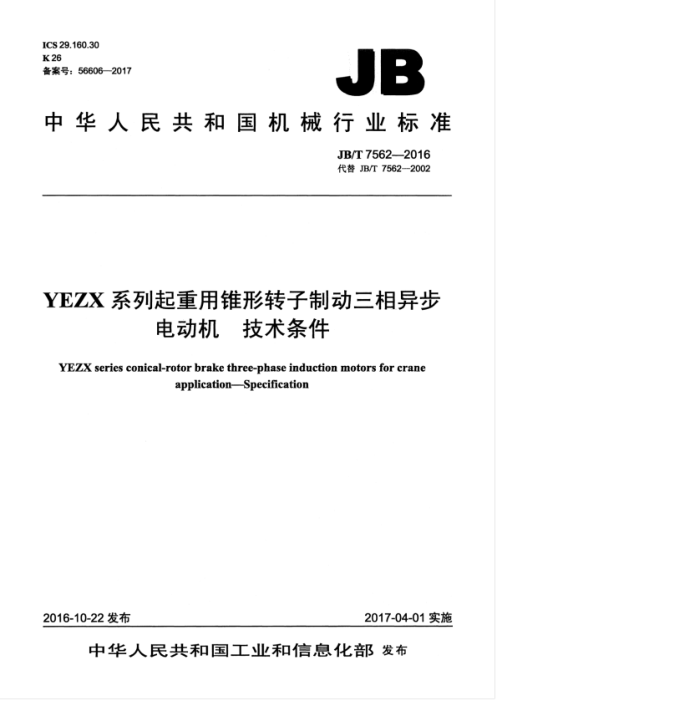

ICS29.160.30 K26 备案号：56606—2017
JB
中华人民共和国机械行业标准
JB/T7562—2016 代替JB/T7562—2002
YEZX系列起重用锥形转子制动三相异步
电动机技术条件
YEzX series conical-rotor brake three-phase induction motors for crane
applicationSpecification
2016-10-22发布
2017-04-01实施
中华人民共和国工业和信息化部发布 中 华 连人民共和 国
机械行业标准
YEZX系列起重用锥形转子制动三相异步
电动机技术条件 JB/T7562-2016
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
+
210mm×297mm·1.5印张·44千字
2017年4月第1版第1次印刷
定价：24.00元
*
书号：15111·14134 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版
版权专有 侵权必究 JB/T7562—2016
目 次
前言 1 范围 2 规范性引用文件. 3 型式、基本参数与尺寸 4 技术要求. 5检验规则与试验方法. 5.1 检验分类... 5.2 检查试验 5.3型式试验. 6标志、包装及保用期.. 附录A（规范性附录） 磁拉力特性曲线的测定方法 A.1 测试用仪器 A.2 磁拉力特性曲线测试装置 A.3 测试方法. 附录B（规范性附录） 制动力矩的测定方法 B.1 测试用仪器 B.2 静态制动力矩测定 B.3 动态制动力矩的测定
ILI
12 .12 12 12 .13 **15 .15
15 .15 17 17 17 17
图1 电动机的结构与安装型式（IMB3、IMB6、IMB7、IMB8、IMV5、IMV6）图2电动机的结构与安装型式（IMB5、IMV1、IMV3）图3电动机的结构与安装型式（IMV14、IMV18、IMV19）图A.1磁拉力特性曲线测试装置示意图. 图A.2电压和磁拉力关系曲线.. 图B.1测量电路图图B.2 波形图
4
15 16 .17
17
表1 电动机同步转速、功率与机座号的对应关系表2电动机的外形尺寸、安装尺寸及公差（一）表3电动机的外形尺寸、安装尺寸及公差（二）表4电动机的外形尺寸、安装尺寸及公差（三）表5轴伸键的尺寸及公差表6径向圆跳动公差表7 圆跳动公差. 表8平面度公差. 表9对称度公差. 表10 电动机同步转速、功率、堵转电流、堵转转矩、额定制动力矩、转动惯量与
卫
A
机座号的对应关系（I）
8
I JB/T7562—2016
表11 电动机同步转速、功率、堵转电流、堵转转矩、额定制动力矩、转动惯量与
机座号的对应关系（I）
0
表12 电动机同步转速、功率、堵转电流、堵转转矩、额定制动力矩、转动惯量与
机座号的对应关系（I）
表13 电动机同步转速、功率、堵转电流、堵转转矩、额定制动力矩、转动惯量与
9
机座号的对应关系（IV）
表14E 电动机同步转速、功率、堵转电流、堵转转矩、额定制动力矩、转动惯量与
机座号的对应关系（V）
.9
表15 电动机同步转速、功率，堵转电流、堵转转矩、额定制动力矩、转动惯量与
机座号的对应关系（VI）
.10 10 ... 11 ...
表16 电气性能与容差的对应关系表17 空载时A计权声功率级的噪声限值.
#E#EREE
表18 不同轴中心高H（mm）用位移、速度和加速度表示的振动强度限值（方均根值）表19 电动机轴向移动. 表20 电动机的检验项目、检验要求与试验方法表21 出线端标志.
12 **14
II JB/T7562—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T7562一2002《YEZX系列起重用锥形转子制动三相异步电动机技术条件》，与JB/T
7562一2002相比主要技术变化如下：
引用文件更新为当前最新版本：增加了表题及图题；修改了表5轴伸键的键宽公差；修改了4.16及表18电动机的振动；修改了表17空载时A计权声功率级的噪声限值：取消了4.21对气隙偏差的规定，相应取消了5.8对气隙不均匀度的检查；一第5章标题改为：检验规则与试验方法：第6章标题改为：标志、包装及保用期。
本标准由中国机械工业联合会提出。 本标准由全国旋转电机标准化技术委员会 （SAC/TC26）归口。 本标准负责起草单位：佳木斯防爆电机研究所、佳木斯电机股份有限公司、安徽同华新能源动力股
份有限公司。
本标准参加起草单位：南京特种电机厂有限公司。 本标准主要起草人：尚志奎、王殿友、赵国红、胡建兴、王维越、陈长燕。 本标准所代替标准的历次版本发布情况为：
JB7562-—1994-JB/T7562--2002
III JB/T7562—2016
YEZX系列起重用锥形转子制动三相异步电动机技术条件
1范围
本标准规定了YEZX系列起重用锥形转子制动三相异步电动机的型式、基本参数与尺寸，技术要求，检验规则与试验方法，标志、包装及保用期。
本标准适用于要求带制动装置的各种起重机械及类似设备运行用单速和双速锥形转子制动三相异步电动机（以下简称电动机）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191-2008包装储运图示标志 GB755一2008旋转电机定额和性能 GB/T997--2008旋转电机结构型式、安装型式及接线盒位置的分类（IM代码） GB/T1032—2012 2三相异步电动机试验方法 GB/T1096—2003 3普通型平键 GB/T1958一2004产品几何量技术规范（GPS）形状和位置公差检测规定 GB1971一2006旋转电机线端标志与旋转方向 GB/T1993—1993旋转电机冷却方法 GB/T2423.4—2008 电工电子产品环境试验第2部分：试验方法试验Db交变湿热（12h+12h
循环）
GB/T4772.1一1999旋转电机尺寸和输出功率等级第1部分：机座号56～400和凸缘号55～ 1080
GB/T4942.1一2006旋转电机整体结构的防护等级（IP代码）分级 GB10068一2008轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值 GB/T10069.1一2006旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法 GB10069.3一2008旋转电机噪声测定方法及限值第3部分：噪声限值 GB20237一2006起重冶金和屏蔽电机安全要求 GB/T22719.1-2008交流低压电机散嵌绕组匝间绝缘第1部分：试验方法 GB/T22719.2一2008交流低压电机散嵌绕组匝间绝缘第2部分：试验限值
3型式、基本参数与尺寸
3.1电动机极数：单速电动机为2极、4极两种极数，双速电动机为4/2极、8/2极、12/2极、12/4极四种极数。 3.2电动机的外壳防护等级为IP54，制动装置的防护等级：立式为IP20，卧式为IP22（按GB/T 4942.1—2006的规定） 3.3电动机的冷却方法为IC411（按GB/T1993-1993的规定）。
1 JB/T7562—2016
3.4电动机的结构及安装型式为IMB3、IMB5、IMB6、IMIB7~IMB8、IMV1、IMV3、IMV5、IMV6、 IMV14IMV18~IMV19（按GB/T997—2008的规定）。 3.5电动机的基准工作制为S4，等效起动次数为240次/h120次/h单速电动机的负载持续率为 40%，双速电动机的负载持续率为40%/40%20%/40% 3.6电动机的额定电压为380V，额定频率为50Hz，单速电动机定子绕组为丫形接法，双速电动机定子绕组为Y/Y接法。 3.7电动机机座号与同步转速及基准工作制时功率的对应关系应符合表1的规定。
表1电动机同步转速、功率与机座号的对应关系
基准工作制 S440%/40%
S4 40% 240次/h
S420%/40% （120次/h）/（240次/h）
（240次/h）/（240次/h）
同步转速 r/min
机座号
1500
1500/3000
750/3000
500/3000
500/1500
3000
功率 kw
0.13
71A
0.1/0.2
0.04/0.2
0.26
71B
0.15/0.3
0.06/0.3
80A
0.26/0.5
0.13/0.5
0.08/0.5
0.08/0.26
0.65
0.32
90A
0.4/0.8
0.2/0.8
0.12/0.8
0.12/0.4
1.0
0.5
0.6/1.2
0.26/1.2
0.18/1.2
0.18/0.6
100A
1.5
0.8
112A
1.0/1.9
0.42/1.9
0.3/1.9
0.3/1.0
2.4
1.2
3.8电动机的尺寸及公差（按GB/T4772.1-1999的规定）应符合下列要求：
a）电动机的安装尺寸及其公差应符合本标准中表2一表4的规定，外形尺寸参考本标准中表2～表
4的规定，尺寸符号如本标准中图1～图3所示；当电动机与插接式减速器联用时，其安装尺寸及外形尺寸应由用户与制造商协商确定。
b）电动机轴伸键的尺寸及公差应符合本标准中表5的规定（见GB/T1096一2003）。 c）电动机轴伸长度一半处的径向圆跳动公差应不大于本标准中表6的规定。 d）凸缘止口对电动机轴线的径向圆跳动公差及凸缘配合面对电动机轴线的轴向圆跳动公差应不大
于本标准中表7的规定。 e）电动机轴线对底脚支承平面的平行度公差应不大于0.5mme f）电动机底脚支承平面的平面度公差应不大于本标准中表8的规定。 g）电动机轴伸键槽的对称度公差应不大于本标准中表9的规定。
2
