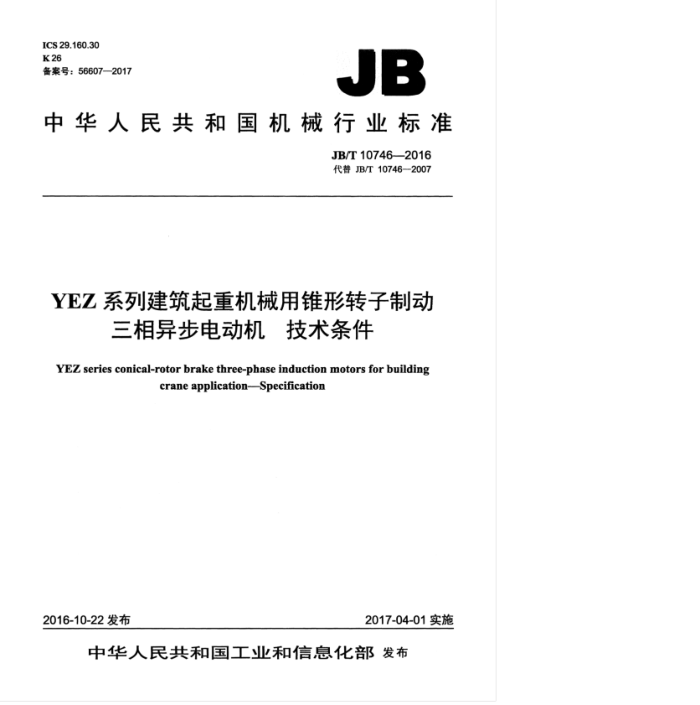

ICS29.160.30 K26 备案号：56607—2017
JB
中华人民共和国机械行业标准
JB/T10746——2016 代替JB/T10746—2007
YEZ系列建筑起重机械用锥形转子制动
三相异步电动机技术条件
YEZ series conical-rotor brake three-phase induction motors for building
crane application-Specification
2016-10-22发布
2017-04-01实施
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
YEZ系列建筑起重机械用锥形转子制动
三相异步电动机技术条件
JB/T10746-2016
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
丰
210mmX297mm·1.25印张·36千字
2017年4月第1版第1次印刷
定价：21.00元
*
书号：15111：14135 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版
版权专有 侵权必究 JB/T10746—2016
目 次
前言 1 范围 2 规范性引用文件 3 型式、基本参数与尺寸
技术要求
4
5检验规则与试验方法 5.1检验分类. 5.2 检查试验. 5.3型式试验 6标志、包装及保用期. 附录A（规范性附录） 磁拉力特性曲线的测定方法 A.1测试用仪器. A.2 磁拉力特性曲线测试装置
.11 11 .11 11 13 13 13 13
A.3 测试方法附录B（规范性附录） 制动力矩的测定方法， B.1 测试用仪器 B.2 静态制动力矩测定. B.3 动态制动力矩的测定
图1 电动机的结构与安装型式（IMB5、IMV1、IMV3）图A.1 磁拉力特性曲线测试装置示意图图A.2 电压和磁拉力关系曲线. 图B.1 测量线路图图B.2 波形图
11 12 13 13
表1电动机机座号与同步转速及功率的对应关系，表2电动机的外形尺寸、安装尺寸及公差。 表3轴伸键的尺寸及公差，表4径向圆跳动公差表5圆跳动公差表6对称度公差表7 单速电动机的功率、堵转转矩对额定转矩、最大转矩对额定转矩、堵转电流对额定电流之比的保证值、
二
L
口
4
4
静态制动力矩、转动惯量与机座号的对应关系
.5
表8 双速电动机的功率、堵转转矩对额定转矩、最大转矩对额定转矩，堵转电流对额定电流之比的保证值、
静态制动力矩、转动惯量与机座号的对应关系。
一
表9电气性能与容差的对应关系. 表10空载时A计权声功率级的噪声限值表11不同轴中心高H（mm）用位移、速度和加速度表示的振动强度限值（方均根值）
6
.7
I JB/T10746—2016
.
表12 电动机的检验项目、检验要求与试验方法表13 出线端标志 中
10
II JB/T107462016
前 言
本标准按照GB/T1.1-2009给出的规则起草。 本标准代替JB/T10746一2007《YEZ系列建筑起重机械用锥形转子制动三相异步电动机技术条
件》，与JB/T10746一2007相比主要技术变化如下：
引用文件更新为当前最新版本；增加了表题及图题；修改了表3轴伸键的键宽公差；修改了表11电动机的振动；修改了表10空载时A计权声功率级的噪声限值：第5章标题改为：检验规则与试验方法：第6章标题改为：标志、包装及保用期。
本标准由中国机械工业联合会提出。 本标准由全国旋转电机标准化技术委员会（SAC/TC26）归口。 本标准负责起草单位：佳木斯防爆电机研究所。 本标准参加起草单位：潍坊市电机一厂有限公司、南京特种电机厂有限公司。 本标准主要起草人：尚志奎、任爱冬、胡建兴、王维越、陈长燕。 本标准所代替标准的历次版本发布情况为：
-JB/T10746—2007。
II JB/T10746—2016
YE系列建筑起重机械用锥形转子制动
三相异步电动机技术条件
1范围
本标准规定了YEZ系列建筑起重机械用锥形转子制动三相异步电动机的型式、基本参数与尺寸，技术要求，检验规则与试验方法，标志、包装及保用期。
本标准适用于YEZ系列建筑起重机械用锥形转子制动三相异步电动机（以下简称电动机）。凡属本系列电动机所派生的各种系列电动机亦可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191—2008包装储运图示标志 GB755一2008旋转电机定额和性能 GB/T997一2008旋转电机结构型式~安装型式及接线盒位置的分类（IM代码） GB/T1032一2012三相异步电动机试验方法 GB/T1096—2003普通型平键 GB/T1958一2004产品几何量技术规范（GPS）形状和位置公差检测规定 GB1971-2006旋转电机线端标志与旋转方向 GB/T1993—1993旋转电机冷却方法 GB/T2423.4-2008电工电子产品环境试验第2部分：试验方法试验Db交变湿热（12h+
12h循环）
GB/T4772.1一1999旋转电机尺寸和输出功率等级第1部分：机座号56～400和凸缘号55～1080 GB/T4942.1一2006旋转电机整体结构的防护等级（IP代码）分级 GB10068一2008轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值 GB/T10069.1一2006旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法 GB10069.3一2008旋转电机噪声测定方法及限值第3部分：噪声限值 GB20237一2006起重冶金和屏蔽电机安全要求 GB/T22719.1一2008交流低压电机散嵌绕组匝间绝缘第1部分：试验方法 GB/T22719.2一2008交流低压电机散嵌绕组匝间绝缘第2部分：试验限值
3型式、基本参数与尺寸
3.1电动机极数：单速电动机为4极、6极，双速电动机为4/6极、4/8极。 3.2电动机的外壳防护等级为IP44，根据用户需要也可为IP54（按GB/T4942.1一2006的规定）。 3.3电动机的冷却方法为IC411（按GB/T1993一1993的规定）。 3.4电动机的结构及安装型式为IMIB5、IMV1、IMV3（按GB/T997一2008的规定》。 3.5电动机的基准工作制为S4，等效起动次数为120次/h。单速电动机的负载持续率为25%；双速电
1 JB/T10746—2016
动机的负载持续率低速为15%，高速为25%。 3.6电动机的额定电压为380V，额定频率为50Hz。单速电动机定子绕组为Y形接法，双速电动机定子绕组为2Y/△接法，根据需要也可制成其他接法。 3.7电动机机座号与同步转速及基准工作制时功率的对应关系应符合表1的规定。
表1电动机机座号与同步转速及功率的对应关系
同步转速 r/min
机座号
1500/1 000
1500/750
1500
1000
功率kW
100L1
1.5
1.8/1.3
1.5/0.85
100L2
2.2/1.5
3.0
一
一
3.7
2.8/2.2
2.4/1.5
112M1
4.5
112M2
5.5
4.0/3.0
3.3/2.2
132S
一
132M
7.5
5.5/4.0
4.5/3.0
160S
11
160M
13
160L
15
180M
18.5
22
200L
3.8电动机的尺寸及公差（按GB/T4772.1一1999的规定）应符合下列要求：
a）电动机的安装尺寸及其公差应符合本标准中表2的规定，外形尺寸参考本标准中表2的规定，
尺寸符号如本标准中图1所示；当电动机与插接式减速器联用时，其安装尺寸及外形尺寸应由用户与制造商协商确定。
