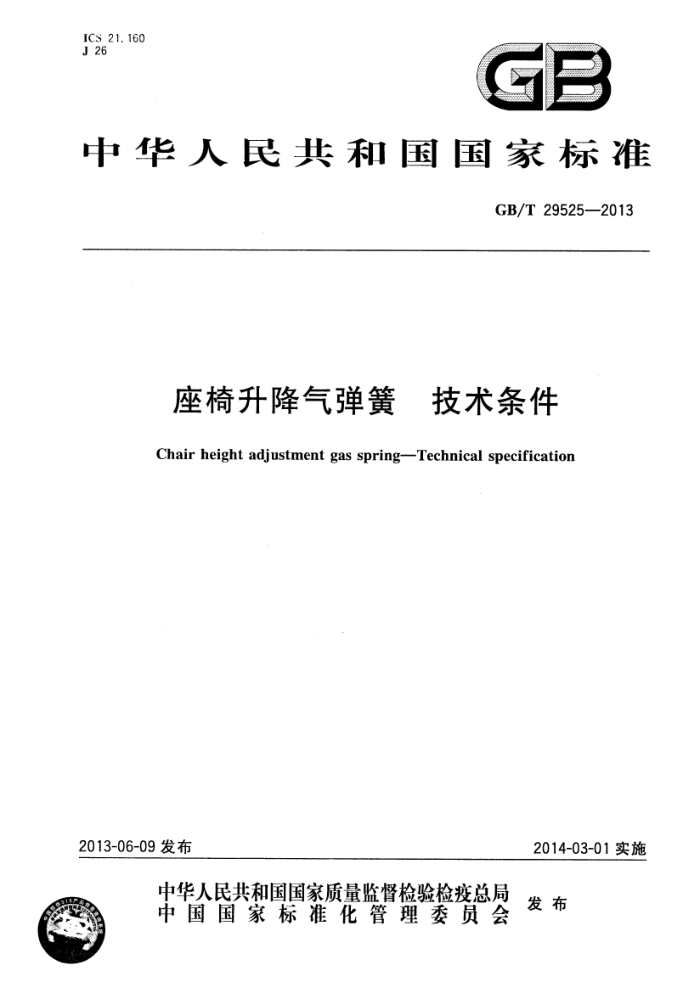

ICS 21. 160 J 26
中华人民共和国国家标准
GB/T 295252013
座椅升降气弹簧 技术条件 Chair height adjustment gas spring--Technical specification
2013-06-09发布
2014-03-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 29525-2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国弹簧标准化技术委员会(SAC/TC 235)归口。 本标准负责起草单位：常州气弹簧有限公司、中机生产力促进中心、北京磊焱氮气弹簧技术研究所。 本标准参加起草单位：安徽莱特气弹簧有限公司、佛山市顺德区悦昌气弹簧制造有限公司、昆山金
发液压机械有限公司、常州巨威气弹簧有限公司、奉化市仁龙机械有限公司、无锡市精诚橡塑制品厂、顺德伦敦永悦兴五金厂、常州策亿气弹簧科技股份有限公司。
本标准主要起草人：姜膺、施与秋、宁成、窦智、陶声华、王强、周正明、董喜刚、秦守忠、梁培祥、 周岳成、丁治红。
1 GB/T 29525 ---2013
座椅升降气弹簧 技术条件
1范围
本标准规定了座椅升降气弹簧的术语和定义、标记、技术要求、试验方法、检验规则及标识、包装、运输、贮存要求。
本标准适用于以氮气或其他惰性气体为储能介质，用于座椅升降调节的可锁定气弹簧(以下简称气弹簧）。升降旋转复位气弹簧可参照本标准执行。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 1771色漆和清漆耐中性盐雾性能的测定 GB/T1800.1产品几何技术规范（GPS）极限与配合第1部分：公差、偏差和配合的基础 GB/T 2348液压气动系统及元件缸内径及活塞杆外径 GB/T2828.1--2003计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样
计划
GB/T 2829周期检验计数抽样程序及表(适用于对过程稳定性的检验) GB/T3325金属家具通用技术条件 GB/T10125人造气氛腐蚀试验盐雾试验 QC/T625汽车用涂镀层和化学处理层
3术语、定义和符号
表1中所列术语、定义和符号适用于本文件。
表 1
术语
定义或说明
符号 单位
气弹簧 gas spring 座椅升降气弹簧 chair height adjustment gas spring 的气弹簧内简内径
由一个密闭缸筒和可以在缸筒内滑动的活塞及活塞杆组件组成的以氮气或其他惰性气体为储能介质的弹性元件用于座椅高度调节并可在运动行程内任意位置锁定或开启
气弹簧内筒内径
d,
inner diameter of inner cylinder
内筒壁厚 thickness of inner cylinder
气弹簧内简壁厚
01 GB/T 29525-2013
表1 (续)
术语
定义或说明
符号 单位
标称力 specified force 动态摩擦力 dynamic friction force 弹力比率 force ratio 采力点 measuring point
供需双方确认的图样及产品上标注的力（F1、F。、F)
F.
N
F,=(F3- F1)/2
F.
α=Fb/Fa
α
动态或静态检测时力值的采集点。 S<80 mm,C-5 mm;S>80 mm,C10 mm 气弹簧在锁定状态，使活塞杆产生一定位移时所需轴向压缩力或拉伸力。 注：本标准涉及的锁定力是轴向压缩力
C mm
锁定力 locking force
Fs
N
立筒塑料导向套 plastic guide sleeve of standing tube
立简与外筒之间的塑料导向套
4　型式
4. 1 气弹簧结构示意、外形示意图及力-位移曲线见图1和图2。
1
2
7
X
说明： 1 -启动杆; 2—--气弹簧外筒; 3.-立筒塑料导向套; 4内筒;
一立筒； 6-活塞杆。
D
图 1
3 GB/T 29525—-2013
I
1'4 1
压缩过程
Fo F3
伸展过程
1
Fk
C:
行程 S
伸展长度1
图 2
4.2气弹簧的安装型式一般有两种，见图3,其他连接型式由供需双方商定。
锥长
1° 26′ 16~
16
a) 锥长
锥长
下沉长度
2616*
26'16°
b) 下沉长度＋锥长
图 3
5标记
5.1标记方法
气弹簧的标记由代号、行程、伸展长度、锥长（下沉长度)和标称力值组成，当有要求时，可加标准编号。规定如下： 4 GB/T 29525-2013
ZSQ-XXX-XXX-XX (XX)-FxXXX (标准编号）
标称力值
锥长(下沉长度)
-伸展长度行程
座椅升降气弹簧代号
5.2标记示例
示例1: 座椅升降气弹簧：行程120mm，伸展长度395mm，锥长80mm，公称力为300N。 标记为:ZSQ120-395-80 Fa300 示例2: 座椅升降气弹簧：行程80mm，伸展长度335mm，锥长100mm，下沉长度60mm，最小伸展力为
400 N.
标记为:ZSQ80-335-100(60）F1400
6技术要求
6.1总则
产品应符合本标准的要求，并按供需双方确认的气弹簧图样及技术文件制造。制造气弹簧所选用的材料与涂镀层应符合应用区域的安全和环境保护法规。 6.2尺寸及外观质量 6.2.1内筒壁厚 1应不小于 1.0 mm;外筒壁厚 3应不小于 1.5 mm;立筒壁厚 4 应不小于 1. 2 mm.
注：选择外筒壁厚时应符合侧拉强度要求。 6.2.2　气弹簧活塞杆直径应按GB/T2348的规定选用。 6.2.3气弹簧基本行程为60 mm，特殊要求由供需双方商定，但应按20 mm的整数倍增加。 6.2.4气弹簧伸展长度尺寸公差应符合GB/T1800.1中IT16级精度的规定。 6.2.5气弹簧活塞杆涂镀层应均匀、表面应光洁,不应有伤痕、脱皮、起泡、麻点、针孔、结瘤等缺陷。 6.2.6除活塞杆外其他外露零部件的涂镀层应符合GB/T 3325规定，镀层应均匀，不应有锈蚀、脱皮、 起泡、粗糙和漏镀等缺陷；涂层应光滑均匀，不应有露底、锈蚀、疙瘩、皱皮和严重流挂等缺陷，可有轻度的桔皮”。 6.3力特性 6.3.1标称力F×和摩擦力Fr
标称力大于100 N以上的气弹簧应按50N的整数倍数确定力值。气弹簧在压缩和伸展过程中不应有卡阻现象。标称力值允许偏差与动态摩擦力应符合表2的规定。特殊要求可由供需双方商定。
5 GB/T 29525--2013
表 2 标称力允许偏差
单位为牛
动态摩擦力最大值
标称力值 ≤350
+30 15 +40 20
60
80
351～650
6.3.2开启力Fk
气弹簧的开启力由供需双方商定。 6.3.3启动力F。
气弹簧的启动力应小于1.5F3。 6.3.4弹力比率α
气弹簧的弹力比率根据使用情况由供需双方商定。 6.3.5锁定力 F。
气弹簧的锁定力和锁定位移由供需双方商定。 6.4伸展速度
气弹簧的伸展速度 应在 70 mm/s～150 mm/s 之间,有特殊要求时,由供需双方商定。 6.5密封性能
气弹簧锁定在任意位置,经72 h常温储存后，活塞杆不应产生位移。 6.6耐高低温性能
气弹簧经-30℃和60℃高低温储存后，公称力F。衰减量应不大于5%。 6.7 循环寿命
经高低温性能试验后的气弹簧,再经6X104 次循环寿命（当行程<60 mm 时,按实际行程；当行程 >60 mm 时,按 60 mm 行程)试验后,公称力 F。的总衰减量应不大于13%。 6.8强度性能 6.8.1抗压强度 6.8.1. 1 将锁定在任意位置的气弹簧经轴向载荷550N锁定冲击1×105次后，力特性不变。 6.8.1.2气弹簧经轴向载荷1300N负载验证冲击一次后，力特性不变。 6.8.1.3气弹簧在1000 N载荷下经1.2×105次旋转试验后，力特性不变。 6.8.2侧拉强度
气弹簧分别经静态拉背和拉背冲击试验后，立筒和立筒塑料导向套应无损坏，外筒与活塞杆应无弯 6
