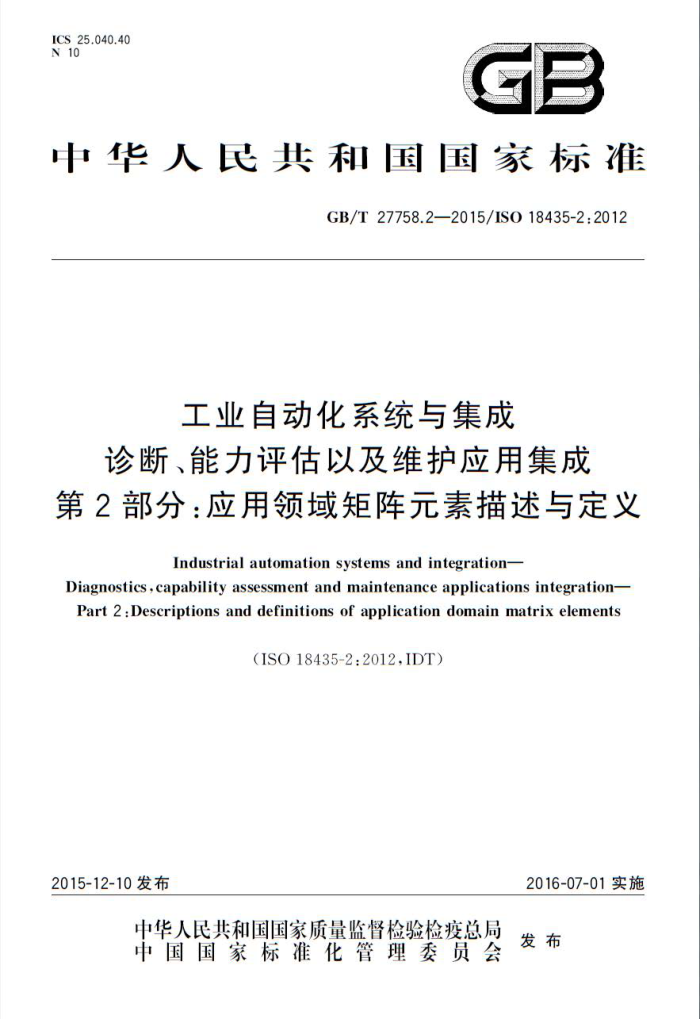

ICS25.040.40 N10
GB
中华人民共和国国家标准
GB/T27758.2-2015/ISO18435-2:2012
工业自动化系统与集成
诊断、能力评估以及维护应用集成第2部分：应用领域矩阵元素描述与定义
Industrial automation systems and integration
Diagnostics,capability assessment and maintenance applications integration- Part 2:Descriptions and definitions of application domain matrix elements
（ISO18435-2:2012,IDT)
2015-12-10发布
2016-07-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T27758.2—2015/ISO18435-2:2012
目 次
前言引言
m
IV
范围 2 规范性引用文件 3 术语与定义
1
缩略语应用交互矩阵元素（AIME）和应用领域矩阵元素（ADME）概述 5.1 AIME和ADME的概念 5.2 资源之间的信息交换应用交互矩阵元素（AIME） 6.1 AIME概念 6.2 AIME形式结构 6.2.1 通则 6.2.2 AIME模板首部 6.2.3 AIME模板语境部分 6.2.4 AIME模板传递部分 6.3 AIME图解表示 6.4 集成应用中AIME目的应用领域矩阵元素（ADME） 7.1 ADME概念 7.2 ADME结构 7.2.1 通则 7.2.2 ADME模板首部 7.2.3 ADME模板语境部分 7.2.4 ADME模板传递部分 7.2.5 ADME图形表达 8 构建AIME和ADME
4
6
...
..
n
10
12 14 14 14 15 25 33
致性和符合性 9.1 一致性方面 9.2 符合性方面附录A（规范性附录） 形式ADME/AIMEschema 附录B（资料性附录） 信息交换示例参考文献
9
I GB/T27758.2—2015/ISO18435-2:2012
前言
GB/T27758《工业自动化系统与集成 诊断、能力评估以及维护应用集成》拟分为如下几部分：
第1部分：综述与通用要求；第2部分：应用领域矩阵元素描述与定义；一第3部分：应用集成描述方法。
-
本部分为GB/T27758的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分使用翻译法等同采用ISO18435-2：2012《工业自动化系统与集成 诊断、能力评估以及维护
应用集成第2部分：应用领域矩阵元素描述与定义》。
与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T27758.1—2011 工业自动化系统与集成 诊断能力评估以及维护应用集成 第1部分：综述与通用要求（ISO18435-1.2009，IDT） GB/T19659.1—2005 工业自动化系统与集成 开放系统应用集成框架 第1部分：通用的参考描述（ISO15745-1：2003，IDT）
本部分做了下列编辑性修改：
用GB/T27758的本部分"代替”ISO18435的本部分”；用"GB/T27758.1—2011"代替"ISO18435-1:2009”；用GB/T19659"代替"ISO15745”
本部分由中国机械工业联合会提出。 本部分由全国自动化系统与集成标准化技术委员会（SAC/TC159）归口。 本部分起草单位：北京机械工业自动化研究所。 本部分主要起草人：高雪芹、黎晓东、杨书评。
面 GB/T27758.2—2015/ISO18435-2:2012
引 言
ISO18435各部分之间的关系如图1所示。各部分的关注点如虚线所示，虚线圈定了UML类图的特定部分，表示应用及应用之间的集成模型，
ISO18435-1 TSO18435-3
ADME (ISO 184352)
应用 A
应用
生产过程
资源
活动
信息交换
AIME(ISO18435-2)
图1ISO18435各部分之间的关系
ISO18435-1给出了描述自动化应用集成要求的方法规则和基本原理概述。基本原理包括将自动化应用与其他应用集成的关键内容，以及这些关键内容之间的关系。规则包括支持一项应用的以及多个应用间互操作的信息交换。主要关注点在于生产作业和维护操作域，包括能力评估活动，
ISO18435的本部分给出了应用交互矩阵元素（AIME）和应用领域矩阵元素（ADME）结构的详细
定义，以及它们之间的关系。本部分特别描述了构建ADME的步骤，AIME集的特定组合能够支持 ADME.
ISO18435-3定义了一种推荐方法，用以描述企业中一个或多个自动化领域里应用之间的互操作和集成需求。主要关注点在于生产作业和维护操作领域，包括能力评估活动。
IV GB/T27758.2—2015/ISO18435-2:2012
工业自动化系统与集成
诊断、能力评估以及维护应用集成第2部分·应用领域矩阵元素描述与定义
1范围
GB/T27758的本部分定义了以下元素的结构和模板：
应用交互矩阵元素；应用领域矩阵元素。
本部分还定义了这些类型元素之间的关系。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
ISO18435-1工业自动化系统与集成诊断能力评估以及维护应用集成第1部分：综述与通用要求(Industrial automation systems and integration--Diagnostics,capability assessment and mainte nance applications integrationPartl:Overviewand general requirements)
ISO15745-1工业自动化系统与集成开放系统应用集成框架第1部分：通用的参考描述 (Industrial automation systems and integration-Open systems application integration framework Partl:Generic reference description)
3术语与定义
ISO18435-1界定的以及下列术语和定义适用于本文件。
3.1
应用领域矩阵 applicationdomainmatrix 描绘应用领域的矩阵。
3.2
应用领域矩阵元素applicationdomainmatrixelement；ADME 应用领域矩阵中的一个条目，用于组织应用之间的信息交换。
3.3
应用交互矩阵 application interactionmatrix;AIM 描述资源信息交换的矩阵。
3.4
应用交互矩阵元素applicationinteractionmatrixelement：AIME 应用交互矩阵中的一个条目，用于指示支持信息交换的资源能力。
- GB/T27758.2—2015/ISO18435-2:2012
3.5
应用互操作性专规 application interoperability profile;AIP 引用了一组专规的单一规范，该组专规引用了一部分自身可以是专规的基础规范。 注：专规组可以包括过程专规、信息交换专规、资源专规，有时还包括其他AIP。
3.6
能力 capability 实施行动的能力，包括资格属性和能力的方法，注：如果软件资源类型是GB/T19902中的MSU（制造软件单元），能力的定义则与GB/T19902.1中的相同
4 缩略语
下列缩略语适用于本文件。 ADID：应用领域集成表（ApplicationDomainIntegrationDiagram） ADME：应用领域矩阵元素（ApplicationDomainMatrixElement） AIM：应用交互矩阵（ApplicationInteractionMatrix） AIME：应用交互矩阵元素（ApplicationInteractionMatrixElement） AIP：应用互操作性专规（ApplicationInteroperabilityProfile） CM：状态监测（ConditionMonitoring） DA：数据采集（DataAcquisition） DM数据操作（DataManipulation） NC数控器（NumericalController） RC：机器人控制器（RobotController) SD：状态检测（StateDetection） UML：统一建模语言（UnifiedModelingLanguage） XML：可扩展标记语言（eXtensibleMark-upLanguage）
5 应用交互矩阵元素（AIME）和应用领域矩阵元素（ADME）概述
5.1AIME和ADME的概念
GB/T27758的本部分给出了AIME和ADME的详细定义。ADME的通用概念是对图2所示的应用之间的信息交换以ISO15745-1描述的应用互操作性专规符号进行建模
ADME
应用
应用
图2应用领域矩阵元素
ADME使用了一个描述方法，用以详细描述应用间的信息交换，ADME应该符合ISO15435-1中的定义。对于每项应用，应该用AIME描述一个接口集。AIME列举了由应用及其相应资源支持的接口专规，如图3所示。
2
