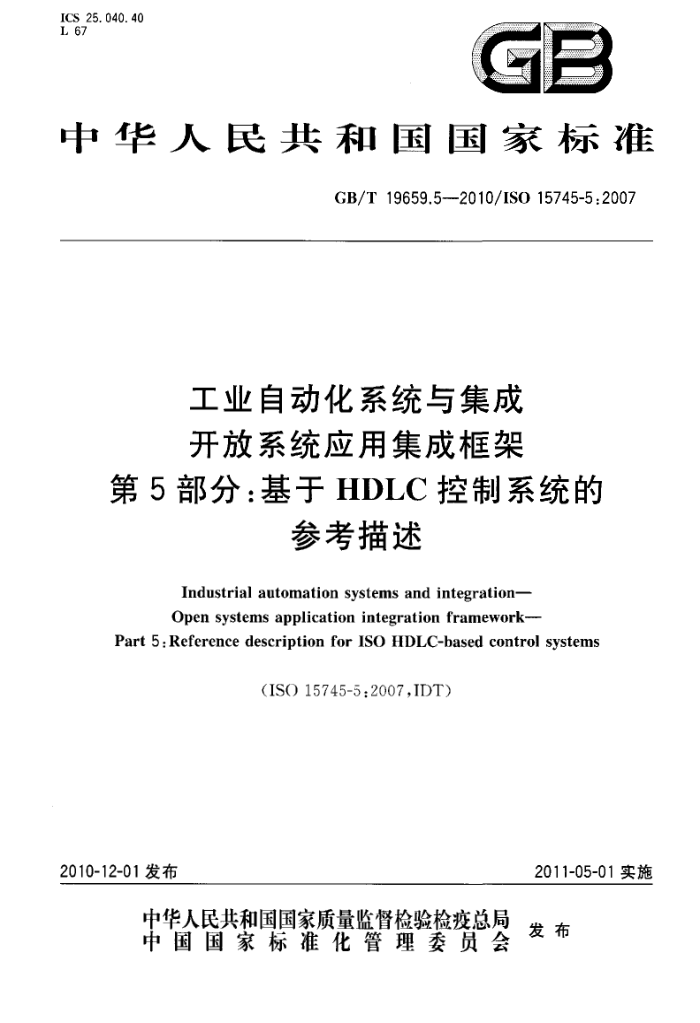

ICS 25. 040. 40 L 67
GB
中华人民共和国国家标准
GB/T 19659.5---2010/ISO 15745-5 :2007
工业自动化系统与集成开放系统应用集成框架
第5 部分：基于HDLC控制系统的
参考描述
Industrial automation systems and integration- Open systems application integration framework--
Part 5 :Reference description for ISO HDLC-based control systems
(ISO 15745-5:2007,IDT)
2010-12-01发布
2011-05-01 实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 19659.5—2010/ISO 15745-5:2007
目 次
前音引言 1 范围
111
规范性引用文件术语和定义缩略语
2
3 4.
5特定技术元素及规则 5.1 集成模型和IAS接口 5.2 专规模板 5.2.1 概述 5.2.2 内容及语法 5.2.3 首部 5.3 特定技术专规 6 基于HDLC控制系统的设备和通信网络专规 6.1 概述 6.2 CC-Link 6.2.1 设备专规 6.2.2 通信网络专规附录A（规范性附录） CC-LINK 专规模板附录B（资料性附录） UML术语和表示法参考文献
++*
Y 10
t
84 85
T GB/T 19659.5—2010/1SO 15745-5:2007
前言
GB/T19659《工业自动化系统与集成开放系统应用集成框架》分为如下几部分：第1部分通用的参考描述;
第2部分：基于ISO11898控制系统的参考描述；第3部分：基于IEC61158控制系统的参考描述；
---—第 4 部分：基于以太网控制系统的参考描述; -第 5部分：基于 HDLC控制系统的参考描述。 GB/T19659的本部分为GB/T19659的第5部分。 本部分等同采用ISO15745-5:2007《工业自动化系统与集成开放系统应用集成框架第5部分：
基于HDLC控制系统的参考描述》（英文版）。
本部分的技术内容和组成结构与ISO15745-5：2007相一致，在编写格式.上符合我国国家标准 GB/T1.1一2000《标准化工作导则第1部分：标准的结构和编写规则》。只根据我国国家标准的制定要求和为方便使用，做了如下编辑性的改动：
a）大写的英文缩写保留英文原名，去掉ISO前言。 b）将"本国际标准”和ISO15745改为"GB/T19659”。将"ISO15745-5”改为“GB/T19659的本
.部分"或"GB/T19659.5”。 将规范性引用文件中已转化为国家标准的国际标准编号改为国家标准编号，并将相应的国家
c
标准采用的国际标准版本号放在国家标准编号后的括弧内，便于使用和查阅。未转化的国际标准保留。
d）删去了原文中不符合我国标推编写的字句。 本部分的附录A是规范性附录、附录B是资料性附录。 本部分由中国机械工业联合会提出。 本部分由全国自动化系统与集成标准化技术委员会（SAC/TC159)归口。 本部分负责起草单位：北京机械工业自动化所。 本部分主要起草人：刘云男、黎晓东、杨书评、远。
m GB/T 19659.5—2010/IS0 15745-5:2007
引言
在GB/T19659中所定义的应用集成框架（AIF)定义了一些元素和规则，以便于：一利用集成模型系统地组织和表达应用系统的集成需求；
一采用应用互操作专规（AIP)开发接口规范，这样可以从“已构建”的应用系统中选择适用的资源和文档。
GB/T19659.1-2005定义了描述集成模型和AIP的通用元素及规则，还有它们的组件专规，即：过程专规、信息交换专规和资源专规。GB/T19659.1—2005的图1给出了GB/T19659的背景，以及 AIP的组成部分的结构概况。
GB/T19659的本部分扩展了GB/T19659.1--2005中所描述的通用AIF，它通过定义特定技术的元素及规则来描述通信网络专规和特定基于HDLC!"的控制系统（CC-LINK"）的设备专规中有关通信方面的功能。CC-LINK基于 HDLC技术。
特别地，GB/T19659的本部分描述设备专规和通信网络专规的特定技术专规模板。在AIP内，设备专规实例或通信网络专规实例属于GB/T19659.1一2005中所定义的资源专规的组成部分。设备专规和通信网络专规XML实例文件包含在采用GB/T19659.1.-2005的7.2.5中规定的ProfileHandle _DataType所构建的的资源专规XML实例中。
利用GB/T19659.1一2005的元素及规则定义的AIF能够容易地与由本部分标准所规定的元素及规则定义的组件专规集成。
1）在本部分中 HDLC作为GB/T 742I的间义词。 2）CC-LINK是CC-L.INK用户协会(CLPA)的商标名称。此处的说明只是为了便利本部分的用户，而不表示对商
标持有者或其产品的支持。符合本部分并不需要使用商标名称CC-LINK。但若使用商标名称CC-IINK则需得到CC-LINK用户协会(CLPA)的许可。
IV GB/T 19659.5--2010/IS0 15745-5:2007
工业自动化系统与集成开放系统应用集成框架
第5部分：基于HDLC控制系统的
参考描述
1范围
GB/T19659的本部分定义了为描述通信网络专规和特定基于HDLC控制系统的设备专规中有关通信方面的功能所采用的特定技术的元素和规则。
注：用于描述集成模型和应用互操作性专规的通用元素和规则以及它们的组件专规（过程专规、信息交换专规和资
源专规）已在GB/T19659.1—2005中规定。 本部分拟与GB/T19659.1一2005一起使用来描述应用集成框架。
2规范性引用文件
下列文件中的条款通过GB/T19659的本部分的引用成为本部分的条款。凡是注日期的引用文
件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T19659.1一2005工业自动化系统与集成开放系统应用集成框架第1部分：通用的参考描述(ISO 15745-1:2003,IDT)
GB/T7421信息技术系统间远程通信和信息交换高级数据链路控制（HDLC）规程 (GB/T 7421--2008,ISO/IEC 13239:2002,IDT)
REC-xml-20040204可扩展标记语言（XML）1.0第3版W3C于2004年2月4日推荐 REC-xmlschema-1-20010502　XML模式　第1部分：结构W3C于2001年5月2日推荐 REC-xmlschema-2-20010502XML模式　第2部分：数据类型W3C于2001年5月2日推荐 UMLV1.40MG统一建模语言规范（版本1.4，2001年9月）
3．术语和定义
GB/T19659.1一2005确立的术语和定义适用于GB/T19659的本部分。 注：本文中所使用的UML术语和符号已在GB/T19659.1--2005的附录A和本部分的附录B中说明。
4缩略语
下列缩略语适用于GB/T19659的本部分。
应用集成框架Application Integration Framework 应用互操作性专规Application InteroperabilityProfile 美国信息交换标准码American Standard Code for Information Interchange CC-LINK 系统专规 CC-LINK System Profile(见 BAP-05028)
AIF AIP ASCII CSP HDLC 高级数据链路控制High-level Data Link Control(见GB/T 7421) IAS
工业自动化系统Industrial Automation Systems 输人/输出Input and Output
1/0 GB/T 19659.5—2010/ISO 15745-5:2007
CC-LINK/LT 开放系统互连Open System Interconnection 远程寄存器读Remote register for read 远程寄存器写Remote register for write 远程输人　Remote input 远程输出　Remote output
LT OSI RWr RWw RX RY SEMI 半导体设备及材料国际组织Semiconductor Equipment and Meterials International
(此处参考SEMI标准,SEMI E54.12-0701)
UML 统--建模语言Unified Modelling Language（见 UMI, Vl.4) XML
可扩展标记语言Extensible Markup Language（见 REC-xml-20040204)
5特定技术元素及规则 5.1集成模型和1AS接口
AIP开发者应采用GB/T19659.1--2005中所描述的规则来开发集成模型，并且应确保基于 HDILC的设备和通信网络专规（无论是表达接口的需求，还是来自现有设备/通信网络的需求）包含必要的IAS接口。包含在专规中的IAS接口应在首部给以标识（见GB/T19659.1一2005的7.2.2）。
注：IAS接口已在GB/T19659.1--2005的附录B中予以说明。 5.2专规模板 5.2. 1概述
基于HDLC的特定技术专规模板来于GB/T19659.1一2005中第7章所规定的通用专规模板。 5.2.2内容及语法
GB/T 19659 规定 了 采用 XML 模式（REC-xmlschema-1-20010502 和 REC-xmlschema-2- 20010502)及通用结构的专规模板。基于这些模板的设备和通信网络专规主要包括：
标识接人设备所需的信息；通过网络可访问的设备数据的描述；设备所支持的通信能力的描述；附加的制造商专用的信息。
但是，CC-LINK技术仍使用特殊的遗留 ASCII语法。因此，出于向下兼容性考虑，其模板定义（见附录A)包含下列各项：
-通信网络和设备专规模板，在GB/T19659.1一2005中定义； -GB/T19659模板，以封装包含遗留ASCII语法("wrapper")的文件。
5.2.3首部
在GB/T19659.12005的7.2.2中所定义的专规头模板用于基于HDI.C专用技术专规模板。 每种技术采用一个或若干个名称来标识该技术或其特定组件（见表1）。所选择的名称应保存在首部的属性ProfileTechnology(专规技术）中。
表ProfileTechnology（专规技术）名称
技术 CC-LINK CC-LINK
ProfileTechnology(专规技术）名称
CC-LINK CSP
5.3特定技术专规
基于HDLC技术的特定技术通信网络专规结构和设备专规结构中有关通信的功能在第6章中予以说明。所包括的技术是CC-LINK（见6.2)。
2 GB/T 19659.5—2010/ISO 15745-5:2007
相关的专规模板定义在附录A中规定。 6基于HDLC控制系统的设备和通信网络专规 6.1概述
CC-LINK特定技术的设备专规和通信网络专规在6.2中·予以说明。 6.2 CC-Link 6.2.1设备专规 6.2.1.1 概述
图1说明了 CC-LINK设备专规的类结构。
DeviceProfile
7 0. .
ApplicationProcess
Deviceldentity
DeviceManager
1. -
DeviceFunction
图 1CC-LINK 设备专规类图
CC-LINK中任何版本（不包括I.T）的DeviceProfile（设备专规）类都可以包含ApplicaionProccss (应用过程)类。
CC-LINK/I.T版本的DeviceProfile(设备专规)类应不包含ApplicaionProcess(应用过程)类。 CC-LINK设备专规的可用格式在 A.2中说明。 描述CC-LINK设备专规模板的XML模式见A.2.1.3。此XML模式的文件名为CC-LINK_De-
viceProfile. xsd"。
描述将CC-LINKCSP封装到GB/T19659设备专规模板的XML模式在A.2.2.2中定义。此 XML模式的文件名为"CSP_DeviceProfile_wrapper.xsd”。
遗留的CSP ASCII语法本身在A.4中说明。 6.2.1.2设备标识
图2说明了DeviceIdentity(设备标识)类的类结构。
Deviceldentity
Dev Ver
CcLink Ver
0..
StationNumber
VendName
StationType
Vend!D
0..- 1
RemDevType
DenvModel 图 2CC-LINK DeviceIdentity（设备标识）类图
DeviceIdentity（设备标识)类应由图2所示的子类组成，这些子类在表2中列出。DeviceIdentity （设备标识)类的子类适用于专规、类型和实例。
3 GB/T 19659.5--2010/ISO 15745-5 :2007
表 2DeviceIdentity(设备标识）类的子类
说 明设备所使用的 CC-Link版本
类
CceL.inkVer(CC-LINK 版本) VendName(制造商名）
制造商名制造商代码设备型号名
VendID（制造商代码） DevModel(设备型号） DevVer(设备版本） StationNumber(站号) StationType(站类型)
版本设备标识符从站的类型代码远程设备站类型代码
RemDevType(远程设备类型)
6.2.1.3设备管理器 6.2.1.3.1概述
图3说明了DeviceManager(设备管理器）类的类结构。
DeviceManager
Mode
NumOccupiedStations
0..1
Totall0
ExtendedCycleConf . . 1
0..1
10Type
0..1
BmpFile
0. .1
SEMISupport
0..1
ErrReg UpDownLoadF 0..1
0. .1
LEDList
T
1..
LED
0..1
MasterFlg
图 3 CC-LINK DeviceManager 类图
DeviceManager(设备管理器）类应由图3所示的子类组成，这些子类在表3中列出。
表3DeviceManager(设备管理器）类的子类
类
Ver. 1. 11 必备不适用必备可选必备可选必备可选可选
Ver. 2. 00 必备可选必备可选必备可选必备可选
Ver. LT 必备不适用不适用不适用不适用不适用必备可选
Ver. 1. 00/1. 10
必备不适用必备可选必备可选必备可选
NumOccupiedStalions（占用逻辑站数） ExtendedCycleConf(扩展循环设置)
BmpFile（位图文件名） ErrReg(错误代码寄存器）
UpIDownLoadF（上传/标志）
MasterFlg（主站标志） Mode（支持的运行模式） TotalIO（总链接容量）
