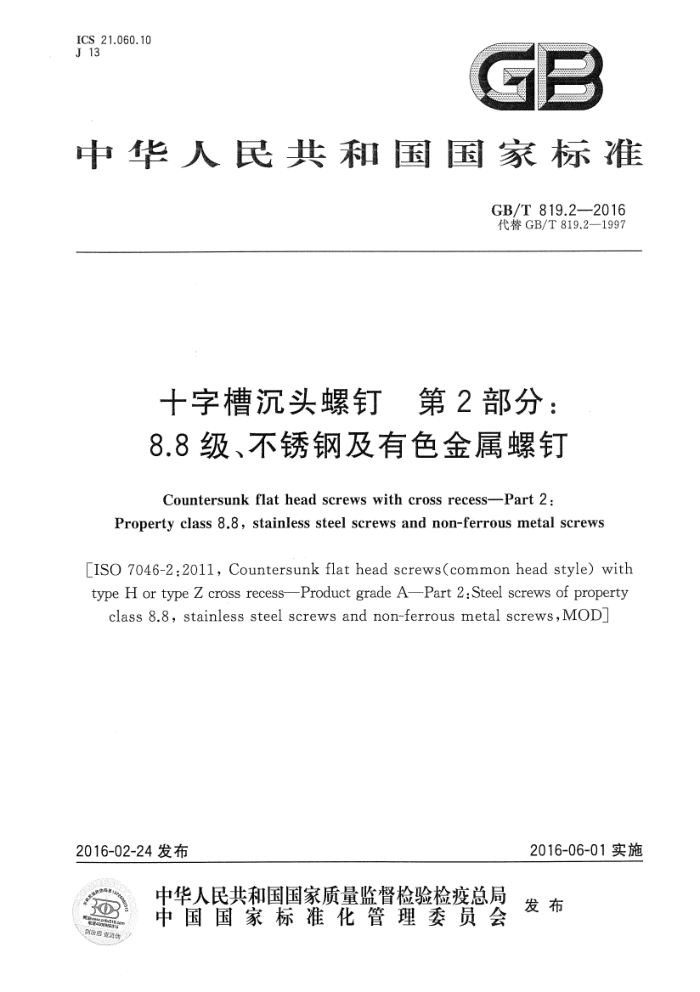

ICS 21.060.10 J 13GE
中华人民共和国国家标准
GB/T819.2—2016 代替GB/T819.2—1997
十字槽沉头螺钉第2部分： 8.8级、不锈钢及有色金属螺钉
Countersunk flat head screws with cross recess--Part 2 :
Property class 8.8, stainless steel screws and non-ferrous metal screws
[ISO 7046-2:201l, Countersunk flat head screws(common head style) with type H or type Z cross recess--Product grade A--Part 2:Steel screws of property
class 8.8, stainless steel screws and non-ferrous metal screws,MODJ
2016-06-01实施
2016-02-24发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 819.2—2016
前言
本部分是“开槽螺钉和十字槽螺钉”系列国家标准之一，该系列包括：
GB/T65开槽圆柱头螺钉； GB/T 67 开槽盘头螺钉；
一
一GB/T68开槽沉头螺钉； -GB/T69开槽半沉头螺钉； —GB/T818十字槽盘头螺钉； —GB/T819.1十字槽沉头螺钉第1部分：4.8级； —GB/T819.2 2十字槽沉头螺钉第2部分：8.8级、不锈钢及有色金属螺钉；
GB/T820十字槽半沉头螺钉； -GB/T822十字槽圆柱头螺钉； -GB/T823十字槽小盘头螺钉； GB/T13806.1精密机械用紧固件十字槽螺钉。
-
-
本部分按照GB/T1.1-一2009给出的规则起章本部分代替GB/T819.2一1997《十字槽沉头螺钉第2部分：钢8.8、不锈钢A2-70和有色金属
CU2或CU3》，与GB/T819.2一1997相比，主要技术变化如下：
删除“如在特殊情况下，要求本标准规定以外的技术条件，....GB3106和GB9145。”（1997年版第1章）；引用螺纹标准统一为GB/T193、GB/T9145（见第2章）；一对钢及有色金属螺钉性能等级增加“d<3mm，按协议；”（见表2)；增加钢螺钉非电解锌片涂层技术要求按GB/T5267.2（见表2）； -增加不锈钢螺钉钝化处理技术要求按GB/T5267.4（见表2）；增加有色金属螺钉电镀技术要求按GB/T5267.1（见表2）。
-
本部分使用重新起草法修改采用ISO7046-2：2011《H或Z型十字槽沉头螺钉产品等级A级第2部分：8.8级、不锈钢及有色金属螺钉》（英文版）。
本部分与ISO7046-2：2011的技术性差异及其原因如下：
删除ISO7046-2规定“如需其他技术要求，ISO4759-1和ISO8839中选择。”（第1章），不属于本标准规定的内容；在规范性引用文件中，用我国标准代替国际标准（第2章），增加引用GB/T90.2（表2）、GB/T 5279（表1）、GB/T9145（表2）、GB/T16938（表2)和GB/T1237（5.1），以符合我国紧固件基础标准； -对钢及有色金属螺钉性能等级增加“d<3mm，按协议”（表2），扩大标准的适用范围；增加包装技术要求（表2），以符合我国紧固件基础标准；修改标记示例为简化标记示例（5.2），以符合GB/T1237的规定。
本标准还做了以下编辑性修改：
修改了标准名称；删除ISO7046-2的参考文献。
本部分由中国机械工业联合会提出。 本部分由全国紧固件标准化技术委员会（SAC/TC85)归口。
I GB/T 819.2—2016
本部分负责起草单位：中机生产力促进中心。 本部分参加起草单位：浙江东明不锈钢制品股份有限公司、奥展实业有限公司。 本部分由全国紧固件标准化技术委员会秘书处负责解释。 本部分所代替标准的历次发布情况为：
GB/T819—1967,GB/T819——1976,GB/T819——1985,GB/T819.2—1997。
Ⅱ GB/T 819.2-2016
十字槽沉头螺钉第2部分： 8.8级、不锈钢及有色金属螺钉
1范围
GB/T819的本部分规定了8.8级、不锈钢及有色金属十字槽沉头螺钉的型式尺寸、技术条件和标记。
本部分适用于螺纹规格为M2～M10、性能等级为8.8、A2-70、CU2、CU3、产品等级为A级的H和 Z型十字槽沉头螺钉。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T90.1 紧固件验收检查（GB/T90.1—2002,ISO3269:2000，IDT) GB/T 90.2 紧固件标志与包装 GB/T193: 普通螺纹直径与螺距系列（GB/T193—2003，ISO261：1998MOD） GB/T 944.1 螺钉用十字槽（GB/T944.1—1985，eqvISO4757:1983) GB/T1237 紧固件标记方法（GB/T1237—2000eqvISO8991：1986) GB/T 3098.1 紧固件机械性能螺栓、螺钉和螺柱（GB/T3098.1一2010，ISO898-1：2009，
MOD)
GB/T 3098.6 紧固件机械性能不锈钢螺栓、螺钉和螺柱（GB/T3098.6—2014，ISO3506-1： 2009,MOD)
GB/T 3098.10 紧固件机械性能 有色金属制造的螺栓、螺钉、螺柱和螺母（GB/T3098.10- 1993,eqvISO8839:1986)
GB/T3103.1 紧固件公差螺栓、螺钉、螺柱和螺母（GB/T3103.1-2002，idtISO4759-1：2000） GB/T5267.1 紧固件电镀层（GB/T5267.1—2002，ISO4042：1999，IDT) GB/T5267.2 紧固件非电解锌片涂层（GB/T5267.2—2002，ISO10683：2000，IDT） GB/T5267.4 紧固件表面处理耐腐蚀不锈钢钝化处理（GB/T5267.4—2009，ISO16048：2003，
IDT)
GB/T 5276 紧固件！ 螺栓、螺钉、螺柱及螺母尺寸代号和标注（GB/T5276—201×，ISO225： 2010,MOD)
GB/T5279 沉头螺钉头部形状和测量（GB/T5279—1985，idtISO7721：1983） GB/T5279.2 沉头螺钉第2部分：十字槽插人深度（GB/T5279.2—1997，idtISO7721-2：1990) GB/T5779.1 紧固件表面缺陷螺栓、螺钉和螺柱-般要求（GB/T5779.1—2000，idtISO6157-
1:1988)
GB/T 9145 普通螺纹 中等精度、优选系列的极限尺寸（GB/T9145一2003，ISO965-2：1998， MOD)
GB/T16938 紧固件 螺栓、螺钉、螺柱和螺母通用技术条件（GB/T16938—2008，ISO8992： 2005,IDT)
1 GB/T 819.2—2016
3尺寸
螺钉的型式尺寸见图1和表1。 尺寸代号和标注符合GB/T5276。 无螺纹部分杆径约等于螺纹中径或允许等于螺纹大径。
α max= 2.5P。 注：其余尺寸见图2和图3
图1用于插入深度系列1（深的）头下带台肩的螺钉
90°+2°
αmx= 2P。 辗制末端。 圆的或平的。
图2用于插入深度系列2(浅的）头下不带台肩的螺钉
- GB/T819.2-2016
H型
Z型
图3十字槽
表 尺寸
单位为毫米
螺纹规格d
M2 M2.5 M3 (M3.5) M4 M5 M6 M8 M10 0.4 0.45 0.5 0.6 0.7 0.8
pb b
1.25 1.5
1
25 25 25 38 38 38 38 38 38 4.4 5.5 6.3 8.2 9.4 0.4 12.6 17.3 20
min
理论值实际值
max
d
max 3.8
5.5 7.3 8.4 9.3 11,3 15.8 18.3
6.9 8.0 8.9 10.9 15.4 17.8
3.5
5.2
min
±,
max 1.2 1.5 1.65 2.35 2.7 2.7 3.3 4.65 5 max 0.5 0.6 0.8 0.9 1 1.3 1.5 2 2.5
R r 3
1 1.1 1.25 1.5 1.75
max
2.5 3.2 3.8 3
72
槽号No
2
4
参考 1.9 2.9 3.2 4.4 4.6 5.2 6.8 8.9 10 min 0.9 1.4 d 1.9 2.1 2.7 3.0 4.0 5.1
m
H型
插人深度
系列14 (深的）
max 1.2 1.8 2.1 2.4 2.6 3.2 3.5 4.6 5.7
槽号No
0
2
3
4
参考 1.9 2.8 3 4.1 4.4 4.9 6.6 8.8 9.8 min 0.95 1.48 1.76 1.75 2.06 2.60 3.00 4.15 5.19
m 插人深度
Z型
十字槽
max 1.20 1.73 2.01 2.20 2.51 3.05 3.45 4.60 5.64 槽号No
0
2
3
4
参考 1.9 2.7 2.9 4.1 4.6 4.8 6.6 8.7 9.6 min 0.9 1.25 1.4 1.6 2.1 2.3 2.8 3.9 4.8
m 插人深度
H型
系列2d （浅的）
max 1.2 1.55 1.8 2.1 2.6 2.8 3.3 4.4 5.3 槽号No
0
2
3
m 参考 1.9 2.5 2.8 4 4.4 4.6 6.3 8.5 9.4 插人深度 min 0.95 1.22 1.48 1.61 2.06 2.27 2.73 3.87 4.78
Z型
max 1.20 1.47 1.73 2.05 2.51 2.72 3.18 4.32 5.23
3 GB/T 819.22016
单位为毫米
表1（续）
M2 M2.5 M3
[I*e min 2.8 3.76 4.76 5.76 7.71 9.71 11.65 13.65 15.65 19.58 24.58 29.58 34.5 39.5 44.5 49.5 54.05 59.05
公称 3 4 5 6 00 10 12 (14) 16 20 25 30 35 40 45 50 (55) 60 注：阶梯实线之内为优选长度范围。 尽可能不采用括号内的规格。 P螺距。
max 3.2 4.24 5.24 6.24 8.29 10.29 12.35 14.35 16.35 20.42 25.42 30.42 35.5 40.5 45.5 50.5 55.95 60.95
b
见GB/T5279。 见GB/T5279.2。 公称长度在阶梯虚线以上的螺钉，制出全螺纹6=l一（十a）。
?
4技术条件和引用标准
技术条件和引用标准见表2。
4 GB/T 819.2—2016
表2技术条件和引用标准
材料通用技术条件
钢
不锈钢 GB/T 16938
有色金属
公差标准性能等级
6 g
螺纹
GB/T 193,GB/T 9145
d<3mm：按协议； d≥3mm:8.8 d<3mm：按协议； d≥3 mm:GB/T 3098.1
d<3mm：按协议； d≥3mm:CU2、CU3* d<3mm：按协议； d≥3mm:GB/T 3098.10
A2-70
机械性能
标准产品等级标准
GB/T 3098.6
A GB/T 3103.1 GB/T 944.1
公差
十字槽表面缺陷
GB/T 5779.1 不经处理；电镀技术要求按 GB/T 5267.1; 非电解锌片涂层技术要求按GB/T 5267.2
简单处理；钝化处理技术要求 电镀技术要求按GB/T 按GB/T5267.4
简单处理； 5267.1
表面处理
如需其他技术要求或表面处理，应由供需协议
验收及包装
GB/T 90.1,GB/T 90.2
由制造者选择。
5标记 5.1标记方法
标记方法按GB/T1237规定。 5.2标记示例
螺纹规格为M5、公称长度1=20mm、性能等级为8.8级、H型十字槽、插人深度系列1或系列2由制造者任选、表面不经处理的A级十字槽沉头螺钉的标记：
螺钉GB/T819.2M5×20
如需指定插入深度系列时，应在标记中标明十字槽型式及系列数，如H型、系列1的标记：
螺钉GB/T819.2 M5X20H1
