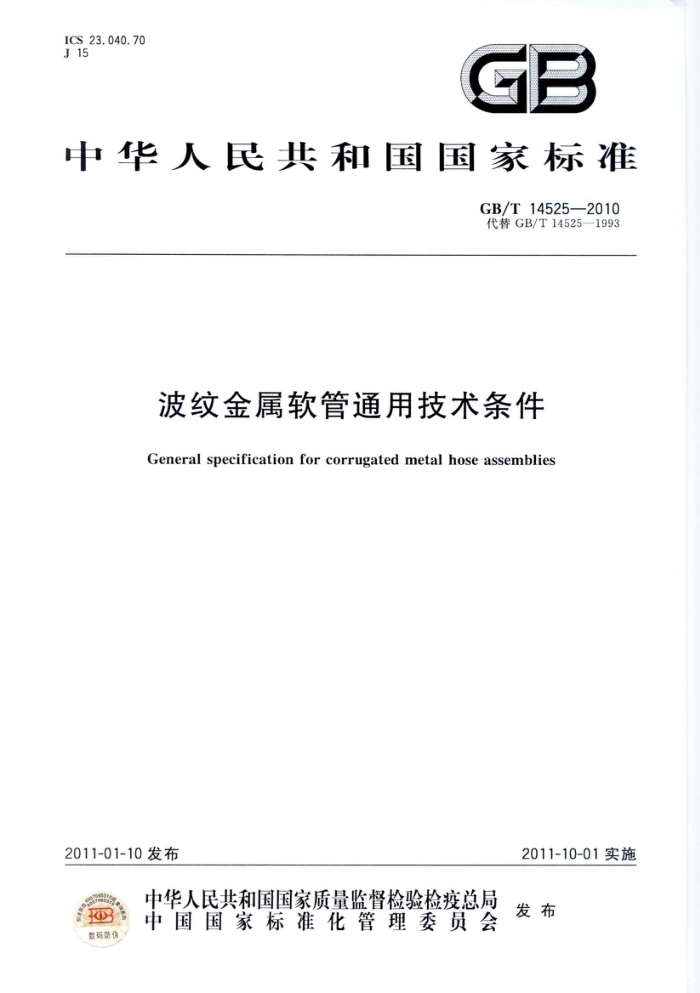

ICS23.040.70 J 15
GB
中华人民共和国国家标准
GB/T14525—2010 代替GB/T14525—1993
波纹金属软管通用技术条件
General specification for corrugated metalhoseassemblies
2011-10-01实施
2011-01-10发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布
0 数码防伪 GB/T14525—2010
目 次
m
前言
范围规范性引用文件 3 术语和定义 4 分类 5 要求 6 检验方法
1 2
10 13 14 16
检验规则标志、包装、运输和贮存附录A（资料性附录） 软管允许的最大工作压力. 附录B（规范性附录） 网套爆破压力的校核
7
0
17 GB/T14525—2010
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T14525一1993《波纹金属软管通用技术条件》。 本标准与GB/T14525—1993相比主要变化如下：
增加了加强型波纹管、丝带网套、接头及柔性段长度的术语和定义：增加了公称尺寸DN700和DN800的软管，设计压力P，范围由32MPa扩大到35MPa，并调整了软管常用规格表；增加了软管分类；调整了软管的常用材料牌号，增加了材料的新旧牌号对照；增加了材料、焊接、成形要求；调整了焊缝的无损检测要求和方法；修改了耐压试验条款，对于压力较低的软管允许采用气压试验代替水压试验，气压试验压力为 1.15倍设计压力Ps；增加了软管静态弯曲性能要求和检验方法，增加了焊缝无损检测和静态弯曲检验项目，并明确 1根进行静态弯曲和爆破试验，保持型式试验试件总数量3根不变；调整了软管U型动态弯曲次数表，将原7000次部分提高到8000次，明确了摆动弯曲次数，并按ISO10380：2003修改了摆动弯曲检验要求；提出了单项静态弯曲和单项爆破试件的最小长度要求及计算公式；将型式试验条件之一的“正常生产每满三年”调整为“正常生产每满四年”，与压力管道元件制造许可证的有效期四年保持一致；修改了资料性附录“软管允许的最大工作压力”（见附录A)；取消了原标准的附录B“软管摆动弯曲试验”，增加了规范性附录“网套爆破压力的校核”（见附录B)。
本标准由中国机械工业联合会提出。 本标准由全国管路附件标准化技术委员会归口。 本标准起草单位：航天晨光股份有限公司、中机生产力促进中心、国家仪器仪表元器件质量监督检
验中心、秦皇岛市泰德管业科技有限公司、廊坊开发区首都航天波纹管厂、宁波星箭波纹管有限公司、沈阳仪表科学研究院。
本标准主要起草人：陈正标、钱允山、李俊英、于振毅、陈广斌、韩杰、沈冠群、黄乃宁、王永强、冯峰。 本标准所代替标准的历次版本发布情况为：
GB/T14525—1993。
IⅡI GB/T14525—2010
波纹金属软管通用技术条件
1范围
本标准规定了波纹金属软管的术语和定义，分类，要求，检验方法，检验规则，标志、包装、运输和贮存。
本标准适用于管道系统中为补偿位移和安装偏差、吸收振动及降低噪声所采用的波纹金属软管（以下简称软管）。
2 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 191 包装储运图示标志 GB/T 699 优质碳素结构钢 GB/T 700 碳素结构钢 GB/T1220 不锈钢棒 GB/T3089 不锈钢极薄壁无缝钢管 GB/T3280 不锈钢冷轧钢板和钢带 GB/T3323 金属熔化焊焊接接头射线照相 GB/T4226 不锈钢冷加工钢棒 GB/T4240 不锈钢丝 GB/T12230 通用阀门不锈钢铸件技术条件 JB/T4730.2 承压设备无损检测 第2部分：射线检测 JB/T4730.5 承压设备无损检测 第5部分：渗透检测
3术语和定义
下列术语和定义适用于本文件。
3. 1
管坏Tubularblank 供制造波纹管的有纵焊缝或无焊缝的金属管材。
3. 2
波纹管 corrugated tube 母线呈波纹状的管状壳体。
3. 3
螺旋波纹管helicalcorrugatedtube 波纹呈螺旋状的波纹管（见图1）。 GB/T14525—2010
图1 螺旋波纹管示意图
3. 4
环形波纹管annularcorrugatedtube 波纹呈闭合圆环状的波纹管（见图2）
图2环形波纹管示意图
3.5
加强型波纹管strengthened corrugatedtube 在波谷根部有与波纹贴合的加强件的波纹管（见图
图3
3.6
网套braid 波纹管外表面的金属编织物，分为钢丝网套、钢带网套和丝带网套（见图4）
a）钢丝网套
b) 钢带网套图4 网套示意图
丝带网套
3. 7
接头joint 用于与管道连接的结构件。结构件一般为球面型、锥面型、平面活接头型、快速接头型、管螺纹型、
法兰型和接管型。
2 GB/T14525—2010
3.8
波纹金属软管 corrugatedmetalhoseassembly 波纹管、网套和接头的组合（见图5）或波纹管和接头的组合。
波纹管
网套
法兰
中
注：图示为法兰接头的软管
图5 5波纹金属软管示意图
3.9
弯曲半径bendradius 按软管轴线测量的弯曲圆弧半径。
3. 10
静态弯曲半径staticbendradius 软管在一次性弯曲下工作所允许的弯曲半径。
3.11
动态弯曲半径dynamicbendradius 软管在反复弯曲下工作所允许的弯曲半径。
3. 12
柔性段长度 flexiblepartlength 软管中去除两端所有刚性连接段后的长度。
4分类
4.1基本参数
软管的公称尺寸范围为DN4～DN800，室温下的设计压力P.（以下简称设计压力P.）范围为 P,<35.0MPa，常用规格见表1。在不同工作温度下，软管允许的最大工作压力计算参见附录A。
表1常用规格
公称尺寸 DN 0. 6 1. 0 1. 6 2. 0 2.5 4. 0 5. 0 6.3 10. 0 15. 0 20.0 25.0 32.0 35.0
设计压力P./MPa
0
0 0 O O O O 0 0 0 O O O 0 0 0 0 O O 0 0 0 0 O O 0 0 0
0 O O
6
O O 0
8 10 (12) O
O O O O 0 O O O 0
O 0
0
O O
O
O
O
O
O
O
O
3 GB/T 14525—2010
表1（续）
公称尺寸 DN 0. 6 1. 0 1, 6 2. 0 2. 5 4, 0 5.0 6. 3 10, 0 15, 0 20.0 25.0 32.0 35.0
设计压力P./MPa
0
15 O
0 0 0 0 0 0 0 O O
(18) O O 0 0 0 O O O 0 0 O
0 0 O 0
20 O O O 25 O O O 0 0 0 0 0 O O 32 O O O 0 0 0 O 0 0 40 0 O 0 0 0 0 O O O 50 O O 0 0 0
0 0
0
O
65 O O O 0 0 O O 0 80 O O 0 0 0 O O 100 O O O 0 0 o 125 O 0 O 0 0 0 150 O O 0 0 0 0 (175) O O O 0 0 0 200 0 0 0 0 0 0 250 O 0 0 0 0 0 300 O O O 0 O O 350 O O 0 O 0 400 0 0 0 0 0 450 0 0 O O 0 500 0 0 0 0 0 600 O 0 O O 700 O 0 o 800 O 0 0
注1：“O”表示软管的常用规格。 注2：括号内公称尺寸不推荐采用。
4.2软管分类
根据使用工况，软管分A、B两类。 A类软管：设计压力P,≥0.1MPa（表压），工作介质为气体、液化气体、蒸汽或者可燃、易爆、有毒
有腐蚀性、最高工作温度高于或者等于标准沸点的液体，且公称尺寸DN>25的软管；
B类软管：非A类软管。
5要求
5.1材料
软管用材料应适合制造（如成形、焊接）及使用的要求，常用材料见表2。
4
