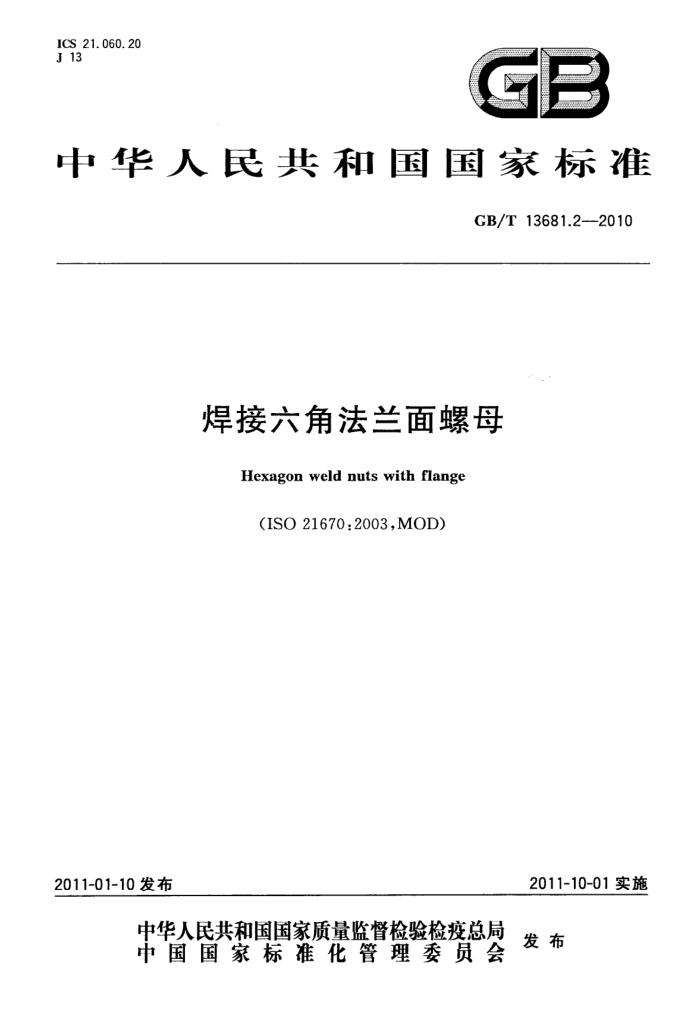

ICS 21.060.20 J 13
中华人民共和国国家标准
GB/T13681.22010
焊接六角法兰面螺母
Hexagon weld nuts with flange
(ISO21670:2003,MOD)
2011-10-01实施
2011-01-10发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T13681.2-—2010
前 言
GB/T13681的本部分（以下简称本部分）是国家标准“焊接螺母”系列标准之一，该系列包括：
-GB/T13680一1992焊接方螺母； -GB/T136811992(修订时，将改为GB/T13681.1)焊接六角螺母； GB/T13681.2—2010焊接六角法兰面螺母。
本部分是GB/T13681的第2部分。 本部分修改采用ISO21670：2003《焊接六角法兰面螺母》（英文版）。主要修改如下：
在引用文件中，用我国标准代替国际标准（第2章）； -ISO21670第4章的编写方法与已发布的ISO紧固件产品标准不同，本部分予以调整（见表2）； ISO21670未规定包装技术要求，本部分予以规定（见表2）； ISO21670未规定简化标记，本部分按GB/T1237给出简化的标记（见5.2）。
本部分由中国机械工业联合会提出。 本部分由全国紧固件标准化技术委员会（SAC/TC85)归口。 本部分负责起草单位：中机生产力促进中心。 本部分参加起草单位：沈阳市福田紧固件有限公司。
I GB/T13681.2—2010
焊接六角法兰面螺母
1范围
GB/T13681的本部分规定了螺纹规格为M5～M16和M12×1.5～M16×1.5、产品等级为A级的焊接六角法兰面螺母。
符合本部分规定的螺母可搭配的螺栓最高性能等级为10.9级（GB/T3098.1）。 2规范性引用文件
下列文件中的条款通过GB/T13681的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T90.1 紧固件验收检查（GB/T90.1—2002，ISO3269：2000，IDT) GB/T 90. 2 紧固件标志与包装 GB/T196 普通螺纹基本尺寸（GB/T196-2003ISO724:1993，MOD） GB/T1237 紧固件标记方法（GB/T1237--2000，eqvISO8991：1986) GB/T2516 普通螺纹极限偏差（GB/T197--2003,ISO965-3：1998,MOD) GB/T3098.1 紧固件机械性能螺栓、螺钉和螺柱（GB/T3098.1—2010，ISO898-1:2009，IDT) GB/T 3098.2 紧固件机械性能螺母粗牙螺纹（GB/T3098.2—2000,idtISO898-2：1992) GB/T3098.4 紧固件机械性能螺母细牙螺纹（GB/T3098.4—2000,idtISO898-6：1994) GB/T 3103.1 紧固件公差螺栓、螺钉、螺柱和螺母（GB/T3103.1—2002，ISO4759-1：2000，
IDT)
GB/T16938 紧固件 螺栓、螺钉、螺柱和螺母 通用技术条件（GB/T16938—2008，ISO8992： 2005,IDT) 3尺寸
螺母型式尺寸见图1和表1。
1 GB/T13681.2--2010
m0.1A
30
120°-0
120°30*
A
[70.2]
最
45°±3°
a镦制成形。 b锁制成形，最小15°。
图1螺母表1尺寸
单位为毫米每1000件钢螺母的质量
h
& max
螺纹规格 (D或DXP)
n
f
g
r2
b_8.2 c±0.1
dem"
min max max min ±0.1 ±0.1(p=7.85kg/dm*)
min ±0.25±0.1
~kg 2. 9 5. 7 12.2 21.8
2. 2 0.8 6 15.5 8.2 1. 7 4 4.7 5. 0 8 7. 64 0. 6 0.3
M5 M6 M8 M10
18. 5 10. 6 2 5 6.64 7. 0 10 9.64 0. 6 0. 5 9. 5 22.5 13. 6 2, 5 6 9. 64 10 13 12.57 0.8 0.8
2.7 0.8 2.7 2. 95 1.2 11. 5 26.5 16.9 3
7 12.57 13 16 15.57 1 1
M12X 1. 5 M14X 1. 5 M16X
3. 2 1. 2 14 30.5 19.4 3 8 14.57 15 18 17.57 1 1. 2 29.4 3. 45 1.2 16
M12
33.5 22.4 N 8 16.16 17 21 20.16 1 1.2
M14
45.8
1. 5 3.7 1.2 18 36.5 25 4 技术条件和引用标准技术条件和引用标准见表2。
8 18.6619.5 24 23.16 1 1. 2
M16
63.1
a
2 GB/T13681.2—2010
表2技术条件和引用标准含碳量不大于0.25%；如要求螺母率火并回火，硬度应等于或小于300HV：不允许使用易切钢；如需规定材料牌号，应由供需双方协议
材料
通用技术条件
GB/T 16938
公差标准保证载荷试验方法产品等级标准
6G
螺纹
GB/T196.GB/T 2516
见表3
机械性能
GB/T 3098.2、GB/T 3098.4; 如有争议，试验前先去除焊接凸点
A GB/T 3103.1
公差
应交付无镀层的螺母；在运输或保管过程中，无镀层的螺母可能受到腐蚀，故制造者应有不削弱螺母焊接性能的防腐措施
表面处理
验收及包装
GB/T 90.1,GB/T 90. 2
表3 保证载荷
粗牙螺纹规格(D)
细牙螺纹规格(DXP)
保证载荷/N
保证载荷/N 14800 20 900 38 100 60 300 88 500 120 800 164900
M5 M6 M8 M10 M12 M14 M16
M12×1.5 M14X1.5 M16X1.5
92 900 131900 176 200
5 标记 5.1# 标记方法
标记方法按GB/T1237的规定。 5.2标记示例
螺纹规格D一M10、碳钢制造、不经热处理、适用于性能等级为10.9级的螺栓或螺钉的焊接六角法兰面螺母的标记：
螺母GB/T13681.2M10 如果焊接六角法兰面螺母需进行淬火并回火，则应增加标记QT代号。 螺纹规格D=M12X1.5、碳钢制造、淬火并回火处理、适用于性能等级为10.9级的螺栓或螺钉的
焊接六角法兰面螺母的标记：
螺母GB/T13681.2M12×1.5-QT GB/T13681.2-2010
6标志
规格等于或大于M5的焊接六角法兰面螺母，应标志制造者识别标志。标志应在螺母顶面。 7相关尺寸
与焊接六角法兰面螺母相关的尺寸见图2和表4。
dh
图2相关尺寸（焊接前）
表4相关尺寸
单位为毫米孔径d H11 7 8 10.5 12.5 14.8 16. 8 18.8
螺纹规格
板厚a
(DX P)
(D) M5 M6 M8 M10 M12 M14 M16
min 0.88 0.88 1. 0 1. 25 1.5 2. 0 2. 0
max 1. 20 1. 80 2. 0 2. 50 3. 0 3. 5 4. 0
-
M12X1.5 M14X1.5 M16×1.5
