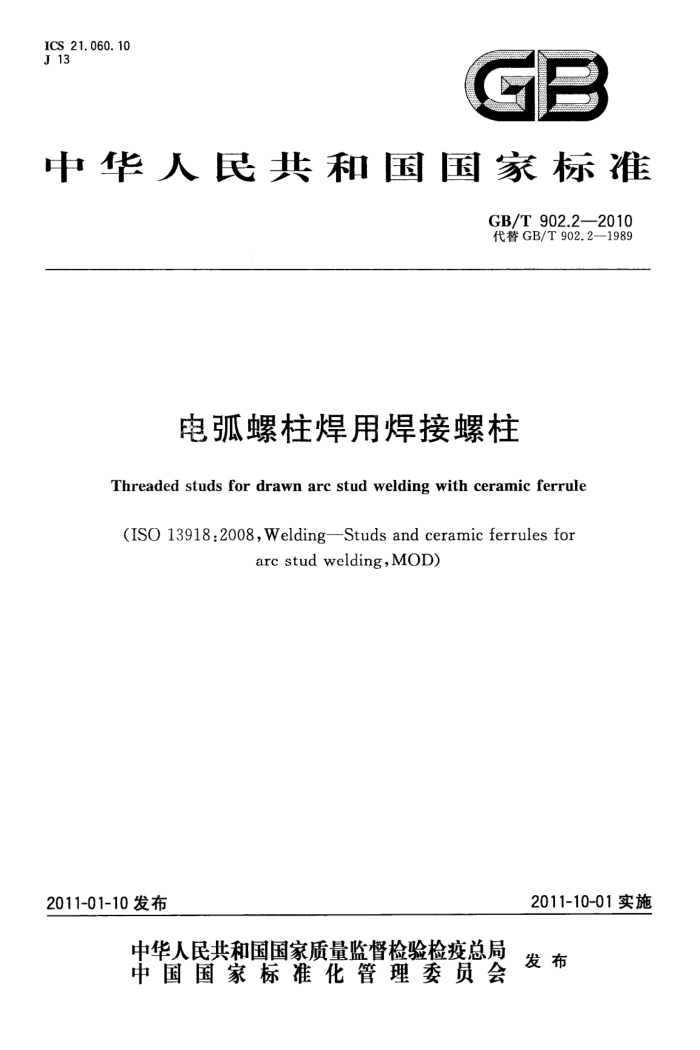

ICS 21.060.10 J13
9
中华人民共和国国家标准
GB/T902.2—2010 代替GB/T902.2—1989
电弧螺柱焊用焊接螺柱
Threaded studs for drawn arc stud welding with ceramic ferrule
(ISO 13918:2008,Welding—Studs and ceramic ferrules for
arc stud welding,MOD)
2011-10-01实施
2011-01-10发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 902.2—2010
前言
GB/T902的本部分（以下简称本部分）是国家标准“焊接螺柱及焊钉”产品系列标准之一，该系列包括：
GB/T902.1—2008 手工焊用焊接螺柱； —GB/T902.2-—2010 电弧螺柱焊用焊接螺柱；
GB/T902.3---2008 储能焊用焊接螺柱； —-GB/T902.4—2010 短周期电弧螺柱焊用焊接螺柱；
GB/T10432.1—2010 电弧螺柱焊用无头焊钉； GB/T10432.2—2010 短周期电弧螺柱焊用无头焊钉； GB/T10432.3—2010 储能焊用无头焊钉； GB/T10433—2002 2电弧螺柱焊用圆柱头焊钉。
本部分是GB/T902的第2部分。 本部分修改采用ISO13918：2008《焊接 电弧焊用螺柱和磁环》规定的螺纹螺柱（PD型）、带缩杆
的螺纹螺柱（RD型)和内螺纹螺柱（ID型），以及与其配套使用的磁环(PF、RF和UF型)（英文版）。
本部分对ISO13918：2008规定的螺纹螺柱（PD型）、带缩杆的螺纹螺柱（RD型）和内螺纹螺柱（ID型），以及磁环（PF、RF和UF型)的主要修改如下：
-ISO13918规定的涉及产品认证、市场准人检验及工厂生产控制等内容，与ISO/TC2《紧固件》已制定的紧固件产品标准截然不同，也与我国目前的实际情况有较大差异，故未予采用；在引用文件中，用我国标准代替国际标准（第2章）；
一ISO13918未规定包装技术要求，本部分予以规定（见表3）。 一ISO13918未规定简化标记，本部分按GB/T1237给出简化的标记（见6.1.2）。 本部分代替GB/T902.2一1989《机动弧焊用焊接螺柱》。 本部分与GB/T902.2一1989相比主要变化如下：
增加前言；调整引用标准（第2章）；
-PD型与旧标准A型和B型基本相同，新增了RD型和ID型，并调整了规格（第3章)；增加不锈钢焊接螺柱，并规定性能等级：碳钢为4.8级及不锈钢A2-50等（见表7）。 本部分的附录A及附录B为资料性附录。 本部分由中国机械工业联合会提出。 本部分由全国紧固件标准化技术委员会（SAC/TC85)归口。 本部分负责起草单位：中机生产力促进中心。 本部分参加起草单位：北京宏光机电设备、宁波九龙紧固件制造有限公司。 本部分所代替标准的历次版本发布情况为：
GB/T 902.2-1989。 —GB902—1967、GB902—1976。
I GB/T902.2—2010
电弧螺柱焊用焊接螺柱
1范围
GB/T902的本部分规定了螺纹规格为M6～M24的电弧螺柱焊用螺纹螺柱（PD型)和带缩杆的螺
纹螺柱（RD型），及M5M12的电弧螺柱焊用内螺纹螺柱（ID型），以及与其配套使用的磁环（PF、RF 和UF型）。
ISO13918规定的产品型式与我国标准对照，见附录A。 2规范性引用文件
下列文件中的条款通过GB/T902的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T90.1紧固件验收检查（GB/T90.1—2002,idtISO32692000） GB/T90.2紧固件标志与包装 GB/T1237 紧固件标记方法（GB/T1237--2000，eqvISO8991：1986） GB/T3098.1 紧固件机械性能螺栓、螺钉和螺柱（GB/T3098.1--2010，ISO898-1：2009，IDT） GB/T3098.6 紧固件机械性能不锈钢螺栓、螺钉和螺柱（GB/T3098.6-2000，idtISO3506-1：
1997)
GB/T3103.1 紧固件公差螺栓、螺钉、螺柱和螺母（GB/T3103.1-2002，ISO4759-1：2000， IDT) 3尺寸 3.1通则
焊后长度（l2）是设计值。适当地控制焊接，以保持L2在土1mm内。在特殊条件下，如穿透装饰物螺柱焊12可能与公称数值不同。 -对PD、RD和ID型螺柱尖端中心部分，即在直径d2/3范围内的形状应由制造者确定。在采
用焊剂的情况下，尖端装有压配合铝棒的形状由制造者确定，如可带个不超过0.5d1的平面。 一图1图3所示焊接后的尺寸是参考值。 图1的a)中未规定的尺寸与公差，由制造者确定。这也适用于对焊接部位螺柱外形的修改，如钻孔和开槽均不影响焊接性螺纹螺柱(PD)和带缩杆的螺纹螺柱(RD)的尖端应装有压配合的铝棒或喷涂铝粉。但不锈钢螺柱和直径≤10mm，以及隋性气体保护焊的情况下，可以省去这种要求。
磁环的直径D是影响焊接质量的主要因素；其他尺寸的变化不削弱焊接质量。
焊接螺柱的质量，见附录B。
3.2螺纹螺柱(PD型）
PD型螺纹螺柱的型式尺寸见图1和表1。
1 GB/T902.2—2010
ds
a）焊接前
b）焊接后
1—焊接部位。
图1螺纹螺柱(PD) 表1螺纹螺柱(PD)尺寸
单位为毫米
di d2 ds ha α±2.5° Ii±1 12 Yuin b Ymin b Ymin 15
M6 5. 35 8. 5 3. 5 22.5° 2+2.2
M8 7. 19 10 3. 5 22. 5° 12+2. 4
M24 22. 05 30 10 22. 5° l2 +5.1 Ymin b
M10 9. 03 12.5 4 22. 5° l2+2.6
M12 10.86 15. 5 4. 5 22,5° L2 +3.1
M16 14. 6 19. 5 6 22.5° L2+3.9
M20 18.38 24.5 7 22.5° l2 +4.3
b Ynin b Ymin
b
Ymin
9 9 9 9
-
20 25 30 35 40 45 50 55 60 65 70 80 100 140 150 160
9 9 9
9. 5 9. 5 9. 5 9.5 9.5 9.5
11.5 11.5 11.5 11.5 11.5
13. 5 13.5 13. 5 13. 5
20 9 20 9
15.5 15.5 15.5
9
20
40
40
40 13.5
35 40 40 40 40 50 70
40 40 40
50 50 70
40 80 80 80
40 80 80 80
80 80 80 80
2 GB/T 902.2—2010
3.3带缩杆的螺纹螺柱(RD型）
RD型带缩杆的螺纹螺柱的型式尺寸见图2和表2。
....
b）焊接后
a）焊接前
焊接部位。
图2带缩杆的螺纹螺柱(RD)
单位为毫米
表2带缩杆的螺纹螺柱（RD）、15mm≤l2≤100mm尺寸
di d2 ds h4 Ymin α±2.5° ±1 a斜划（/)后的尺寸适用于表5斜划后的磁环。
M6 4. 7 7 2. 5 4 22.5° 12+2.0 l+2.2 lz +2. 4 12+2.8 L2 +3. 6 l +3. 9 12+4.7
M8 6. 2 9 2. 5 4 22.5°
M12 9.5 13.5 4 6 22.5°
M16 13. 2 18 5 7.5/11* 22.5°
M20 16.5 23 6 9/13* 22.5°
M24 20 28 7 12/15* 22.5°
M10 7.9 11.5 3
5 22.5°
3.4内螺纹螺柱(ID型)
ID型内螺纹螺柱的型式尺寸见图3和表3。 GB/T 902.2--2010
a）焊接前
b）焊接后
1焊接部位。
图3内螺纹螺柱(ID) 表3内螺纹螺柱(ID)尺寸
单位为毫米
d Ds ds b ha 2 α±2.5° l±1
10 M5 13 7 4 15 22.5° l2+2.8 lz +2.8 L2 +3. 4 l2 +3.9 l2 +3. 9 l2+3.9 l2 +4.2
10 M6 13 9 4 1 22.5°
12 M8 16 9. 5 5 20 22.5°
14.6 M8 18. 5 15 6 25 22.5°
14. 6 M10 18.5 15 6 25 22.5°
16 M10 21 15 7 25 22.5°
18 M12 23 18 7 30 22.5°
3.5磁环(PF型）
PF型磁环适用于PD型螺纹螺柱，其型式尺寸见图4和表4。
图4PF型磁环 GB/T902.22010
表4 PF型磁环尺寸
单位为毫米 h2~ 6. 5 6. 5 6. 5 9 11 10 18. 5
D,°'s 5. 6 7. 4 9. 2 11. 1 15. 0 18. 6 22. 4
型式 PF 6 PF 8 PF 10 PF 12 PF 16 PF 20 PF 24
de±1 9. 5 11. 5 15 16. 5 20 30. 7 30. 7
d ±1 11. 5 15 17. 8 20 26 33. 8 38. 5
3.6 磁环（RF型）
RF型磁环适用于RD型带缩杆的螺纹螺柱，其型式尺寸见图5和表5。
D
图5 5RF型磁环表5 RF型磁环尺寸
单位为毫米 hz~ 10 9 11. 5 13 15. 3/8. 8* 22/9* 25/13*
D,** 6. 2 8. 2 10. 2 12. 2 16.3/14* 20.3/17.5* 24.3/21*
型式 RF6 RF8 RF10 RF12 RF16 RF20 RF24 a斜划（/）后的尺寸适用于表2斜划后的螺柱。 b由制造者确定。
ds±1 9. 5 12 15 17 20.5/26.2* 26.2/28.5* 26.2/30.4
d,±1 12. 2 15. 3 18. 5 20 26.5/32.5*
32 33/36§
5 GB/T902.2—2010
3.7 磁环(UF型）
UF型磁环适用于ID型内螺纹螺柱，其型式尺寸见图6和表6。
图6UF型瓷环表6UF型瓷环尺寸
单位为毫米 hz~ 10 10.7 13 18.7
D, 8.5 10.2 12. 2 16.3 19.4
d±1 15 16. 5 26 26
d,±1 17.8 20 30 30.8
型式 UF10 UF12 UF16 UF19
技术条件和引用标准技术条件和引用标准见表7。
表7技术条件和引用标准
材 料
钢* 4.8
不锈钢 A2-50、A2-70、A4-50 A4-70、A5-50,A5-70 GB/T 3098.6
等级标准
机械性能
GB/T 3098.1
螺柱仅能使用可焊接性的材料制造。
如果硬度增加的不多，非合金钢焊接螺柱尚具 通常，不锈钢螺柱是可焊接的，易有可焊接性。
可焊接性
通常，碳含量C<0.20%是可焊接的，易切钢是 切钢是不可焊接的不可焊接的，可以使用镇静钢
等级标准
A GB/T 3103.1
公差
简单处理
表面处理验收及包装如有需要，可协议采用螺柱的拉力试验，以校核剪切强度。
GB/T 90.1,GB/T 90.2
6
