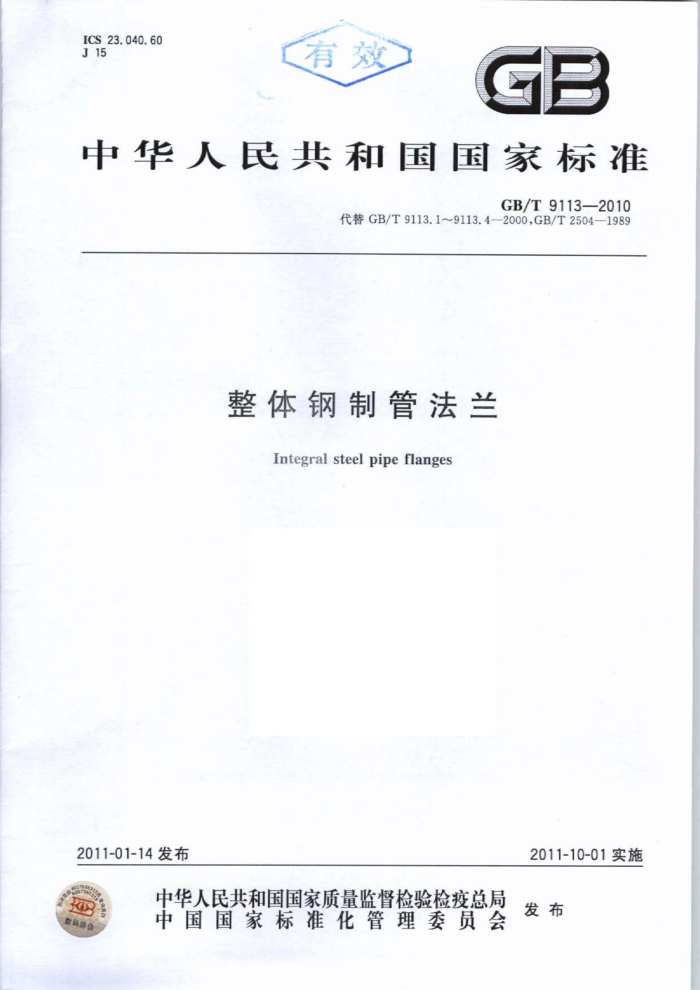

ICS23.040.60 J15
有效
GB
中华人民共和国国家标准
GB/T9113—2010
代替GB/T9113.1~9113.4—2000，GB/T2504—1989
整体钢制管法兰
Integral steel pipe flanges
2011-01-14发布
2011-10-01实施
中华人民共和国国家质量监督检验检疫总局
有
中国国家标准化管理委员会 发布
数码防位 GB/T9113—2010
前言
GB/T9112～9124—2010《钢制管法兰》系列标准修改采用ASMEB16.5—2009《管法兰和法兰管件（NPS～NPS24)》及EN1092-1：2007《法兰及其连接管道、阀门、管配件及附件用圆形法兰， PN标记第1部分：钢制法兰》。ASMEB16.5一2009是关于Class标记法兰的一个完整的标准， EN1092-1：2007是关于PN标记法兰的一个完整的标准。本系列标准综合采用了上述两个标准，包括了Class标记法兰和PN标记法兰的相关技术内容。本系列标准共有13项标准，本标准是其中的1项标准。
本标准与ASMEB16.5—2009及EN1092-1：2007标准的主要区别如下：
本标准的编写格式与ASMEB16.5—2009和EN1092-1:2007标准不同； ASMEB16.5-2009标准包括了公称压力为ClasS400的法兰数据，本标准没有纳入 Class400的法兰数据； ASMEB16.5—2009标准包括了公称尺寸为NPS3的法兰数据，本标准没有NPS3%的法兰数据； ASMEB16.5—2009标准包括了法兰和法兰管件，本标准不包括法兰管件 ASMEB16.5一2009标准采用英制螺栓，螺栓孔径也采用英制尺寸，本标准改为公制螺栓，螺纹孔径也采用公制尺寸：根据我国用户的使用要求，本标准中PN标记法兰的公称尺寸范围在EN1092-1：2007标准的基础上做了适当的扩充，包括增加了公称压力范围为PN160～PN400的DN20和DN32两个公称尺寸； EN1092-1：2007标准没有包括环连接面法兰，根据我国用户的使用要求，本标准增加了PN标记的环连接面法兰； EN1092-1：2007标准没有包括DN175和DN225两个公称尺时，根据我国船用法兰用户的使用要求，本标准的PN标记法兰增加了仅用于船用法兰的DN175和DN225两个公称尺寸。
本标准代替GB/T9113.1—2000《平面、突面整体钢制管法兰.GB/T9113.2-2000《凹凸面整体钢制管法兰》、GB/T9113.3—2000《摔槽面整体钢制管法兰》、GB/T9113.4—2000《环连接面整体钢制管法兰》及GB/T2504—1989《船用铸钢法兰（四进位）》，与原标准相比主要变化如下：
将原来的4项整体钢制管法兰标准与GB/T2504—1989整合为1项标准；根据EN1092-1:2007标准，将PN标记的法兰公称压力范围从原来的PN6～PN160扩大到PN2.5~PN400；根据EN1092-1:2007标准，PN标记的法兰增加了O形圈密封面型式；根据用户的使用要求，PN系列法兰增加了环连接面型式（RJ）； PN标记的法兰增加了仅用于船用法兰的DN175和DN225两个公称尺寸；根据EN1092-1：2007标准，对PN标记的法兰尺寸数据进行了全面的修改；根据ASMEB16.5一2009标准，对Class标记的法兰尺寸数据进行了全面的修改；增加了各种密封面型式的适用范围表格；根据ASMEB16.5一2009，将原标准中属于美洲体系的法兰公称压力标记进行了修改；PN20 改为Class150，PN50改为Class300，PN110改为Class600PN150改为Class900，PN260 改为Class1500，PN420改为Class2500。
本标准由中国机械工业联合会提出。
T GB/T9113—2010
本标准由全国管路附件标准化技术委员会归口。 本标准起草单位：浙江超达阀门股份有限公司、保一集团有限公司、中机生产力促进中心、中国船舶
工业综合技术经济研究院。
本标准主要起草人：邱晓来、李俊英、王汉洲、张晓忠、冯峰、陈佑军、罗发元。 本标准所代替标准的历次版本发布情况为：
GB/T9113.1~9113.26—1988、GB/T9113.1~9113.4—2000; GB/T2504—1989。 GB/T9113—2010
整体钢制管法兰
1范围
本标准规定了公称压力用PN标记和用Class标记的整体钢制管法兰的型式、尺寸和技术要求。 本标准适用于公称压力为PN2.5~PN400以及Class150～Class2500的整体钢制管法兰。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注明日期的引用文件，其最新版本适用于本标准。
GB/T9112钢制管法兰类型与参数 GB/T9124钢制管法兰技术条件
3型式与尺寸 3.1 用PN标记的整体钢制管法兰的型式与尺寸 3.1.1 用PN标记的整体钢制管法兰的密封面型式及适用的公称压力和公称尺寸范围按表1的规定。
表1 用PN标记的整体钢制管法兰的密封面型式及适用的公称压力和公称尺寸范围
公称压力
密封面型式 PN2.5 PN6 PN10PN16 PN25 PN40 PN63 PN100PN160PN250PN320PN400
DN10~ DN600 DN10~DN10~DN10 DN600 DN4001 DN350 DN10~DN10~ DN10~ DN600DN400DN350 DN10~ DN10~ DN10~
平面 (FF) 突面 (RF) 凹凸面 (MF) 棒面 (TG) O形圈面 (OSG) 环连接面 (RJ) 3.1.2用PN标记的整体钢制管法兰的型式应符合图1～图6的规定，法兰密封面尺寸应符合表2和表3的规定，法兰其他尺寸应符合表4～表15的规定。
DN10~DN2000
DN10~DN10~ DN250DN200 DN10~ DN10~ DN250DN200
DN10~DN300
DN10~DN2000
DN10~ DN2000 DN10~ DN2000
DN10~DN300
DN600 0DN400DN350 DN10~DN300 DN10~
DN10~
DN250DN200
DN10~ DN600
DN10~DN2000
DN15~DN15~ DN15~ DN15~ DN15~ DN400DN350 DN 300 DN250 DN200 GB/T9113—2010
图1 平面（FT）整体钢制管法
（适用于PN2 E、PN6、PN10、PN 16、PN25和PN40）
图2突面（RF）整体钢制管法兰
（适用于PN2.5、PN6、PN10、PN16、PN25、PN40、PN63、PN100、PN160、PN250、PN320和PN400) GB/T9113—2010
图3凹凸面（MF）整体钢制管法兰
（适用于PN10、PN16、PN25、PN40、PN63、PN100、PN160、PN250、PN320和PN400)
图4样槽面（TG）整体钢制管法兰
（适用于PN10、PN16、PN25、PN40、PN63、PN100、PN160、PN250、PN320和PN400） GB/T9113—2010
O形圈面（OSG）整体钢制管法兰
（适用于PN10、PN16、PN25和PN40）
N
Y
机 （）
2
a)法兰凸出部分高度与梯形槽深度尺寸E相同，但不受梯形槽深度尺寸E公差的限制。 允许采用如虚线所示轮廊的全平面型式。
图6环连接面（RJ）整体钢制管法兰
（适用于PN63、PN100、PN160、PN250、PN320和PN400） GB/T9113—2010
表2 用PN标记的法兰密封面尺寸
公 称 压 力
公称
f41 W/ X/ YI Z/
Ri/
尺寸 PN2.5 PN6 PN10PN16 PN25 >PN40 f./ f2/ fs/
o
mm mm mm mm mm mm mm mm a mm
DN 10 35 35 40 15 10
d/mm
NO
34 35 23 39 40 28
24 29 36 50 51 35
40 45
40 45
45
40
45
20 50 50 58 58 58 58 25 60 60 68 68 68 68 32 70 70 78 78 78 78
2
58 42
43
57 65
50
2.5
66 76 60 41° 88
2.0
4.5
51
61
75
88 88
88 102 102 102 102
88
80
80
40 50
73
87
90
90
95 109 110 94 106 120 121 105 129 149 150 128 155 175 176 154 183 203 204 182 213 233 234 212 239 259 260 238 266 286 287 265 292 312 313 291
65 110 110 122 122 122 122 80 128 128 138 138 138 138 100 148 148 158 158 162 162 125 178 178 188 188 188 188 150 202 202 212 212 218 218 (175)* 232 242 242 242 242 242 200 258 258 268 268 278 285 （225) 282 282 295 295 305 315 250 312 312 320 320 335 345 300 365 365 370 378 395 410 350 415 415 430 438 450 465 400 465 465 482 490 505 535 450 520 520 532 550 555 560 500 570 570 585 610 615 615 600 670 670 685 725 720 735 700 775 775 800 795 820 840 800 880 880 905 900 930 960 900 980 980 1005 1000 1030 1070 1000 1080 1080 1110 1115 1.140 1180 1200 1280 1295 1330 330 1350 1380 1400 1480 1510 535 1530 1560 1600 1600 1690 1710 1760 750 1780 1815 1800 1.890 920 960 950 985 2000 2090 2125 2170 2150 2210
3
32°
5.0
2.5
363 364 342
343
395 421 422 394
474 446
447
473
497 523 524 496 549 575 576 548 649 675 676 648 751 77 778 750 856 882 883 855 961 987 988 960 1062 092 094 060 1262 292 1294 1260 1462 492 494 460 1662 692 1694 1660 1862 892 894 1860 2062 2.092 2094 2060
3.5
5.5 5.0 3.0
1
5
6.5 6.0 4.0
28°
4
1
带括号尺寸不推荐使用，并且仅适用于船用法兰，其密封面型式仅有平面（FF）、突面（RF)和榨槽面（TG)。
