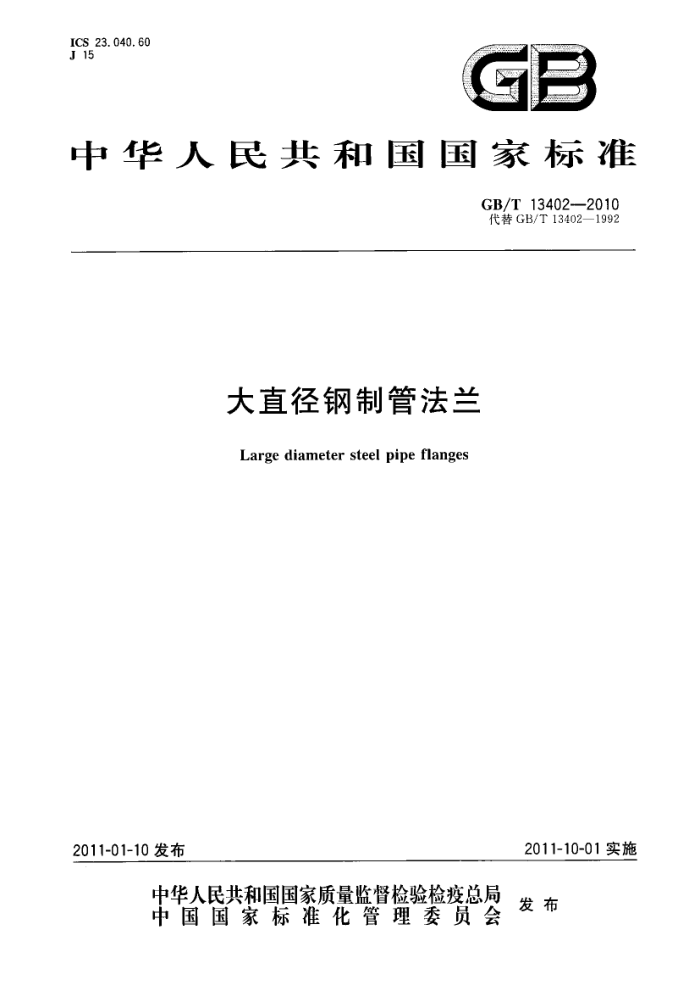

ICS 23.040.60 J 15
gP
中华人民共和国国家标准
GB/T13402-—2010 代替GB/T13402—1992
大直径钢制管法兰
Large diameter steel pipe flanges
2011-10-01实施
2011-01-10 发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T13402-—2010
目 次
前言 1 范围 2 规范性引用文件 3 型式、尺寸及要求
13 15 36 37 37 37 37 39 40 43
材料· 5 压力-温度额定值
尺寸公差 7 试验·…· 8 检验和验收· 9 供货要求.…. 10标记与标志附录A（规范性附录） 法兰的压力-温度极限额定值附录B（资料性附录） 法兰的参考质量附录C（资料性附录） 法兰的订货合同数据附录D（资料性附录） 美国ASMEB16.47标准关于钢制管法兰的材料选用及压力-温度额定值..·44
6 GB/T13402—2010
前言
本标准修改采用ASMEB16.47一2006《大直径钢制管法兰》。与ASMEB16.472006标准的主要区别如下：
ASMEB16.47一2006标准采用英制螺栓，螺栓孔径采用英制尺寸，本标准采用公制螺栓，螺栓孔径与公制螺栓相配套：法兰材料采用我国的有关材料标准，压力-温度额定值根据我国材料进行相应的修改。同时本标准以附录的形式给出了ASTMB16.47-2006标准的有关法兰材料以及相对应的压力-温度额定值；一以附录的形式增加了法兰的参考质量；一以附录的形式增加了法兰的订货合同数据；取消了公称压力为Class400的法兰。 本标准代替GB/T13402--1992《大直径碳钢管法兰》，与原标准相比主要变化如下：
将原标的名称《大直径碳钢管法兰》改为《大直径钢制管法兰》，标准的适用范围也从原来的碳钢管法兰扩大到各种材料的钢制管法兰；
—原标准只有一个法兰系列（B系列），根据ASMEB16.47一2006标准，本标准包括了A、B两个
法兰系列；一根据ASMEB16.47一2006标准，增加了公称压力为Class75的法兰尺寸；根据ASMEB16.47-2006标准，增加了法兰盖的有关内容； —根据ASMEB16.47一2006标准，增加了环连接面的密封面型式；
-根据ASMEB16.47--2006标准，对法兰外径、螺栓孔中心圆直径、法兰厚度及法兰高度等尺
一
寸进行了修订；对法兰的材料、压力-温度额定值、尺寸公差及标记等内容进行了全面的补充和修订；
一增加了试验、检验与验收、供货要求等内容；
以附录的形式增加了法兰的参考质量；一以附录的形式增加了法兰的订货合同数据；一以附录的形式增加了法兰的压力-温度极限额定值；
根据ASMEB16.47一2006标准，对法兰的公称压力标记进行了修改；PN20改为ClaSs150， PN50改为Class300,PN110改为Class600,PN150改为Class900。
本标准的附录A为规范性附录，附录B、附录C、附录D为资料性附录。 本标准由中国机械工业联合会提出。 本标准由全国管路附件标准化技术委员会归口。 本标准起草单位：浙江超达阀门股份有限公司、中机生产力促进中心、保一集团有限公司、江苏海达
管件集团有限公司、河北圣天集团宝银高压法兰管件有限公司、中国石油天然气集团华东勘察设计研究院、中国电力工程顾问集团东北电力设计院、中国石化工程建设公司、中国寰球工程公司。
本标准主要起草人：邱晓来、李俊英、张晓忠、刘建、黄涛、陈永亮、马学娅、冯峰、李建、李宝银。 本标准所代替标准的历次版本发布情况为： GB/T13402—1992。
1 GB/T13402—2010
大直径钢制管法兰
1范围
本标准规定了大直径钢制管法兰的型式、尺寸及要求，材料，压力-温度额定值，尺寸公差，试验，检验与验收，供货要求及标记与标志。
本标准适用于公称压力范围为Class75～Class900、公称尺寸范围为NPS26～NPS60的大直径钢制管法兰及法兰盖。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T152.4紧固件六角头螺栓和六角螺母用沉孔 GB/T699优质碳素结构钢 GB/T 700 碳素结构钢 GB/T 711 优质碳素结构钢热轧厚钢板和钢带 GB713锅炉和压力容器用钢板 GB/T1220不锈钢棒 GB/T3274 碳素结构钢和低合金结构钢热轧厚钢板和钢带 GB3531 低温压力容器用低合金钢钢板 GB/T 4237 不锈钢热轧钢板和钢带 GB/T 9125 管法兰连接用紧固件 GB/T12228 通用阀门碳素钢锻件技术条件 GB/T12229 通用阀门碳素钢铸件技术条件 GB/T12230 通用阀门不锈钢铸件技术条件 GB/T13403 大直径钢制管法兰用垫片 GB/T16253 承压钢铸件 JB/T 4726 压力容器用碳素钢和低合金钢锻件 JB/T 4727 低温压力容器用碳素钢和低合金钢锻件 JB/T4728 压力容器用不锈钢锻件 JB/T5263 电站阀门钢铸件技术条件 JB/T7248 阀门用低温铸钢件技术条件
3型式、尺寸及要求 3.1大直径钢制管法兰分为A和B两个系列。A系列规定了通用的法兰尺寸。B系列规定了紧凑型法兰尺寸，通常这类法兰比A系列法兰的螺栓中心圆直径要小。两个系列的法兰尺寸完全不同，不能互换，相互连接的两个设备应采用相同的法兰系列。大直径钢制管法兰的类型及适用范围按表1的规定，表中“×”表示适用，“一”表示不适用。
- GB/T13402—2010
表1大直径钢制管法兰的类型及适用范围
法兰类型
对焊法兰（WN）
B系列突面(RF)
A系列
法兰系列
突面(RF)
环连接面(RJ)
法兰密封面型式
公称尺寸
公称压力Class
DN 650 700 750 800 850 900 950 1 000 1 050 1 100 1 150 1 200 1 250 1 300 1 350 + x x
150 300 600 900 300 600 900 75 150 300 600 900
NPS
26
x x x x X X x x +
X
X
X
+
28
X
X
X
30 32 34 36
x X X X X x X X x + X
X
+
X
X
X
x + x x + +
+
X
X
X
38 40 42 44 46 48
X
+
+
X
x X x x x x × x x × x x +
X
X
x x x × × x x x
50
52 54 56 58
X
+
1 400
x × x x x X X X
X
1 450
X
X
60
1 500
X
X
2 GB/T13402—2010
表1（续）
整体法兰（IF)
法兰类型法兰系列法兰密封面型式
B系列突面(RF)
A系列
突面(RF)
环连接面(RJ)
公称压力Class
公称尺寸
150 300 600 900 300 600 900 75 150 300 600 900
DN
NPS
f
X
X
X
X
650
X
X
26
X X
X
X
+ X
28 30 32 34 36 38 40 42 AX 46 48 50 52 54 56 58 60
700
x
X
X
X
X
X
X
X
X
X x x X + x
750
x
X
X
X
X x x x x + X x X x x x x × + x × x + x x x x x X +
f
800
X
850
x + X x X + X X x
X
X
900
X
x x x + x x x x x x × X x x x x x x x X + +
950
1 000
X
X
x x X × X × X x X
1 050
X
1 100 1 150
X
X
X
X
1 200
4
X
1 250
X
X
?
+
X + X
X
1 300
+
X
X
1 350
X
+
+
X
1 400
X
X
X
+
X
1 450
X
X
X
X X
1 500
X X
X
X GB/T13402—2010
表1(续）
法兰类型法兰系列
法兰盖(BL)
A系列
B系列突面(RF)
法兰密封面型式
突面(RF)
环连接面(RJ)
公称尺寸
公称压力Class
NPS
DN
150 300 600 X X + x X x X X x X X X X
900 300 600 900 75 150 300 600 900
26
650
X X
X
x
X
28
700
+
X
x + X
X
X
X
30 32 34 36 38 40 42 44
750
+
+
X
X
X
800
X
X
X
X
X
X
850
x
X
X
900 950
+
X
X
X
X
X
4
1 000
X
X
X
+
1 050
x
X
X
1 100
X
X
X
46
1150
X
X
X
X
X
48
1 200
+
+ X + X X +
X
50
1 250
X
52 54 56
1 300
X
+
X
1 350
X
X
X
X
1 400
+
X
→+
X
X
58 60
1 450 1 500
X
X
X
X
X
X
+
+
X
3.2A系列大直径钢制管法兰的尺寸应符合图1～图6及表2～表6的规定 3.3B系列大直径钢制管法兰的尺寸应符合图1～图3及表7～表11的规定。 3.4 除了用户有特殊要求外，法兰密封面的表面粗糙度按表12的规定，法兰密封面的粗糙度一般不需要采用仪器进行测试，根据本标准的要求通过与标准试块的目视比较和判断来确定表面粗糙度。 GB/T13402-2010
3.5无衬环的对焊法兰的焊接端部尺寸按图7的规定，带衬环的对焊法兰的焊接端部尺寸按图8的规定，当焊接坡口处的颈部厚度大于与法兰相连的管壁厚度时，附加厚度可以是在法兰对焊端的内侧、外侧或内外两侧，但是总的附加厚度不应超过相连钢管公称壁厚的一半，见图9。 3.6所有铸造和锻造的法兰背面应该有-个通过机加工或锶平而获得的用于承载螺母的支承平面，该平面应该与法兰密封面平行，其偏差不超过1°。 法兰背面机加工或平后的法兰厚度C应不小于表3～表11规定的数值。法兰背面的锶孔尺寸按GB/T152.4的规定。 3.7法兰的连接可以使用等长双头螺柱或全螺纹螺柱。 3.8法兰用垫片应符合GB/T13403标准的规定或按设计要求的规定
n
图.1 突面(RF)对焊法兰
图2 突面（RF)整体法兰
D
图3突面（RF)法兰盖
