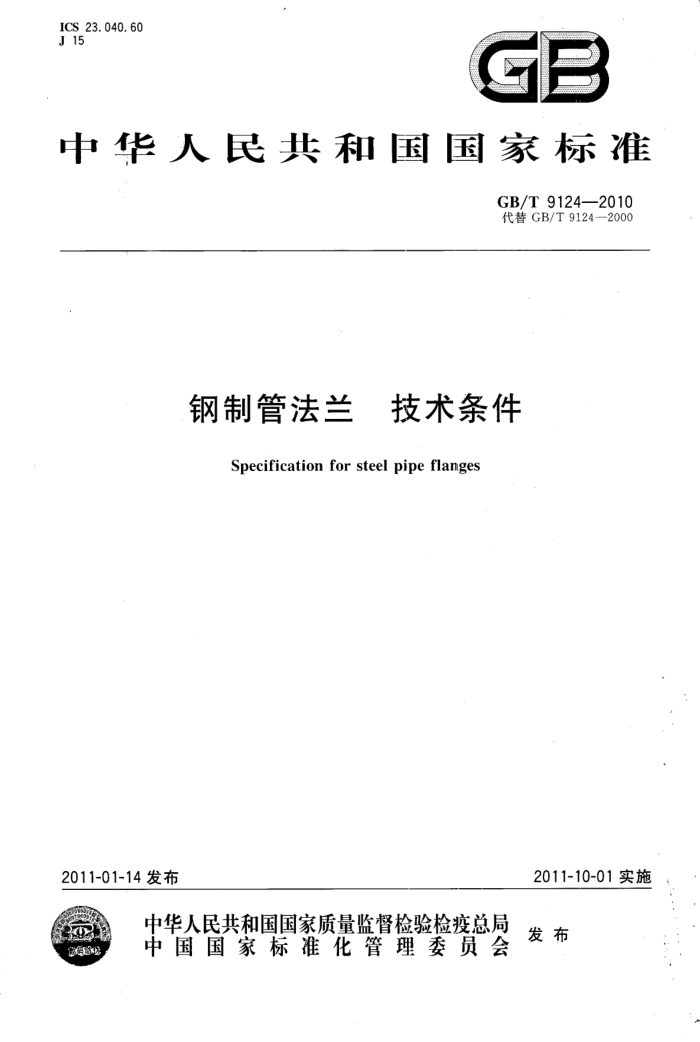

ICS 23.040.60 J 15
GB
中华人民共和国国家标准
GB/T9124—2010 代替GB/T9124--2000
钢制管法兰 技术条件
Specificationfor steel pipe flanges
2011-10-01实施
2011-01-14发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布
s GB/T9124—2010
目 次
前言 1 范围
规范性引用文件 3 材料 4 压力-温度额定值尺寸与公差
2
5 5.1 尺寸 5.2尺寸公差 6 连接密封面. 7 紧固件及垫片. 7. 1 紧固件 7.2 垫片 9
39 44 44 44 45 45 45 45 46 46 46 46 46 47 47 53 53 54 55 56 56 66 71 72 74
焊接端型式及尺寸加工制造
9 10 试验 11 检验和验收 11.1 检验 11.2 验收
12 标志 13 供货要求附录A（规范性附录）焊接端型式及尺寸 A. 1 对焊连接端的型式及尺寸 A.2板式平焊法兰和平焊环板式松套法兰 A.3带颈平焊法兰 A.4承插焊法兰附录B（规范性附录）Class标记法兰的压力-温度极限额定值附录C（资料性附录）参考质量 C.1用PN标记的法兰的参考质量 C.2用Class标记的法兰的参考质量附录D（资料性附录） 订货合同数据：附录E（资料性附录） 管表号与钢管壁厚附录F（资料性附录） 本标准范围以外部分用PN标记的法兰的参考尺寸附录G（资料性附录） 美国ASMEB16.5标准关于钢制管法兰的材料选用及压力-温度额定值..75 G.1参考标准
75 76 79
G.2美国ASMEB16.5标准关于钢制管法兰的材料选用 ‘G.3美国ASMEB16.5标准中关于钢制管法兰的压力-温度额定值· GB/T 9124-2010
前 言
GB/T9112～9124--2010《钢制管法兰》系列标准修改采用ASMEB16.52009《管法兰和法兰管件(NPS%～NPS24）》及EN1092-1：2007《法兰及其连接管道、阀门、管配件及附件用圆形法兰， PN标识第1部分：钢制法兰》。ASMEB16.5一2009是关于Class标记法兰的一个完整的标准， EN1092-1：2007是关于PN标记法兰的一个完整的标准。本系列标准综合采用了上述两个标准，包括了Class标记法兰和PN标记法兰的相关技术内容。本系列标准共有13项标准，本标准是其中的1项标准。
本标准与ASMEB16.5一2009及EN1092-1：2007标准的主要区别如下：
本标准的编写格式与ASMEB16.5一2009和EN1.092-1:2007标准不同； ASMEB16.5一2009标准包括了法兰和法兰管件，本标准不包括法兰管件； ASMEB16.5一2009标准没有给出法兰的参考质量，本标准给出了法兰的参考质量； ASMEB16.5--2009标准及EN1092-1：2007标准没有给出法兰的订货合同数据，本标准作为资料性附录给出了法兰的订货合同数据； ASMEB16.5一2009标准及EN1092-1：2007标准没有给出管表号及钢管壁厚，本标准作为资料性附录给出了管表号及钢管壁厚；本标准采用我国标准的法兰材料，压力-温度额定值参考ASMEB16.5--2009及EN1092-1：2007 标准，另外将ASMEB16.5一2009标准所涉及的法兰材料及法兰的压力-温度额定值作为资料性附录供参考。
本标准代替GB/T9124--2000《钢制管法兰技术条件》，与原标准相比主要变化如下：
根据EN1092-1：2007标准及我国的有关材料标准，对PN标记法兰的材料选用及压力-温度额定值进行了全面的修订；根据ASMEB16.5一2009标准及我国的有关材料标准，对Class标记法兰的材料选用及压力温度额定值进行了全面的修订；根据EN1092-1：2007标准和ASMEB16.5一2009标准，对法兰的尺寸公差进行了全面的修订；根据EN1092-1：2007标准，增加了PN标记法兰的参考质量，根据计算，增加了Class标记法兰的参考质量；作为规范性附录，增加了Class标记法兰的压力-温度额定值：作为资料性附录，增加了美国ASMEB16.5标准关于钢制管法兰的材料选用及压力-温度额定值；作为资料性附录，增加了订货合同数据；作为资料性附录，增加了管表号与钢管壁厚作为资料性附录，增加了本标准范围以外的部分PN标记法兰的参考尺寸；根据ASMEB16.5--2009标准，将原标准中属于美洲体系的法兰公称压力标记进行了修改； PN20改为Class150，PN50改为Class300，PN110改为Class600，PN150改为Class900， PN260改为Class1500，PN420改为Class2500。
本标准的附录A、附录B为规范性附录，附录C、附录D、附录E、附录F、附录G为资料性附录。 本标准由中国机械工业联合会提出。 本标准由全国管路附件标准化技术委员会归口。
I GB/T 9124—2010
本标准起草单位：浙江超达阀门股份有限公司、中机生产力促进中心、保一集团有限公司、中国石油工程建设公司华东设计分公司、中国电力工程顾问集团东北电力设计院、中国石化工程建设公司、中国寰球工程公司、浙江高强度紧固件有限公司、江苏海达管件集团有限公司、河北圣天集团宝银高压法兰管件有限公司。
本标准主要起草人：邱晓来、李俊英、刘建、刘洪福、黄涛、陈永亮、马学娅、陈佑军、冯峰、葛海泉、 李建、李宝银。
本标准所代替标准的历次版本发布情况为：
GB/T9124—1988、GB/T9124-2000。
Ⅱ GB/T9124—2010
钢制管法兰 F 技术条件
1范围
本标准规定了钢制管法兰及法兰盖的材料、压力-温度额定值、尺寸与公差、连接密封面、紧固件及垫片、焊接端型式及尺寸、加工制造、试验、检验与验收、供货要求和参考质量。
本标准适用于GB/T9112～GB/T9123所规定的钢制管法兰及法兰盖。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T152.4紧固件六角头螺栓和六角螺母用沉孔 GB/T699优质碳素结构钢 GB/T700碳素结构钢 GB/T711优质碳素结构钢热轧厚钢板和宽钢带 GB712 船体用结构钢 GB713锅炉和压力容器用钢板 GB/T1220不锈钢棒 GB/T3274 碳素结构钢和低合金结构钢热轧厚钢板和钢带 GB3531低温压力容器用低合金钢钢板 GB/T4237不锈钢热轧钢板和钢带 GB/T7306.155°密封管螺纹第1部分：圆柱内螺纹与圆锥外螺纹（GB/T7306.1一2000，
eqvISO 7-1:1994)
GB/T 7306.2 55°密封管螺纹第2部分：圆锥内螺纹与圆锥外螺纹（GB/T7306.2一2000， eqvISO 7-1:1994)
GB/T9112 钢制管法兰类型与参数 GB/T 9113 整体钢制管法兰 GB/T9114 带颈螺纹钢制管法兰 GB/T9115 对焊钢制管法兰 GB/T 9116 带颈平焊钢制管法兰 GB/T 9117 带颈承插焊钢制管法兰 GB/T9118对焊环带颈松套钢制管法兰 GB/T9119 板式平焊钢制管法兰 GB/T9120 对焊环板式松套钢制管法兰
1 GB/T9124—2010
GB/T9121 平焊环板式松套钢制管法兰 GB/T9122 翻边环板式松套钢制管法兰 GB/T9123 钢制管法兰盖 GB/T9125 管法兰连接用紧固件 GB/T12228 通用阀门碳素钢锻件技术条件 GB/T12229 通用阀门碳素钢铸件技术条件 GB/T12230 通用阀门不锈钢铸件技术条件 GB/T127166 60°圆锥管螺纹 GB/T14976 流体输送用不锈钢无缝钢管 GB/T16253 承压钢铸件 JB4726压力容器用碳素钢和低合金钢锻件 JB 4727 低温压力容器用低合金钢锻件 JB 4728 压力容器用不锈钢镀件 JB4741 压力容器用镍铜合金热轧板材 JB 4743 压力容器用镍铜合金锻件 JB/T5263电站阀门铸钢件技术条件 JB/T7248 阀门用低温钢铸件技术条件
3材料
3.1PN标记的钢制管法兰用材料应符合表1的规定Class标记的钢制管法兰用材料应符合表2的规定。法兰材料的化学成分、力学性能、使用温度和其他技术要求应符合表1和表2中有关标准的规定。 3.2管法兰用锻件（包括锻轧件）的级别及其技术要求参照JB4726～4728标准，并且应符合如下规定。 3.2.1公称压力为PN2.5～PN16及Class150的法兰用低碳钢和奥氏体不锈钢锻件，允许采用I级锻件。 3.2.2符合下列情况之一者，法兰用锻件应符合Ⅲ级或Ⅲ级以上锻件的要求：
a）公称压力为大于等于PN100及大于等于Class600的法兰用锻件； b）公称压力为大于等于PN63及大于等于Class300的法兰用铬钼钢锻件；
公称压力为大于等于PN63及大于等于Class300且工作温度小于等于一20℃的法兰用铁素体钢锻件。
3.2.3其他法兰用锻件应符合Ⅱ级或Ⅱ级以上锻件的要求。
2 GB/T9124—2010
一
1
-
/
22 8 3 8928 /1 9a1 s 8
一
-
CS
0M 60M 01
AM OT OM SOM OM
1
-
00/0 / ASE 0 0
1
1
1 表
!
222 QINUW60 SOIV u9 AUWST OWUn q
-
0
2
-
1
粹 R 0
O0
OS
E
3 GB/T9124—2010
2 20 0 0 2610 2 O N 0 N
-
1
断
-
-
-
-
T 601
()【
8
1 1
N 0 0 N ONO
N 8 8 8
8
1 1 1
1
-
1
-
-
-
1
1
136 OT OT
4
