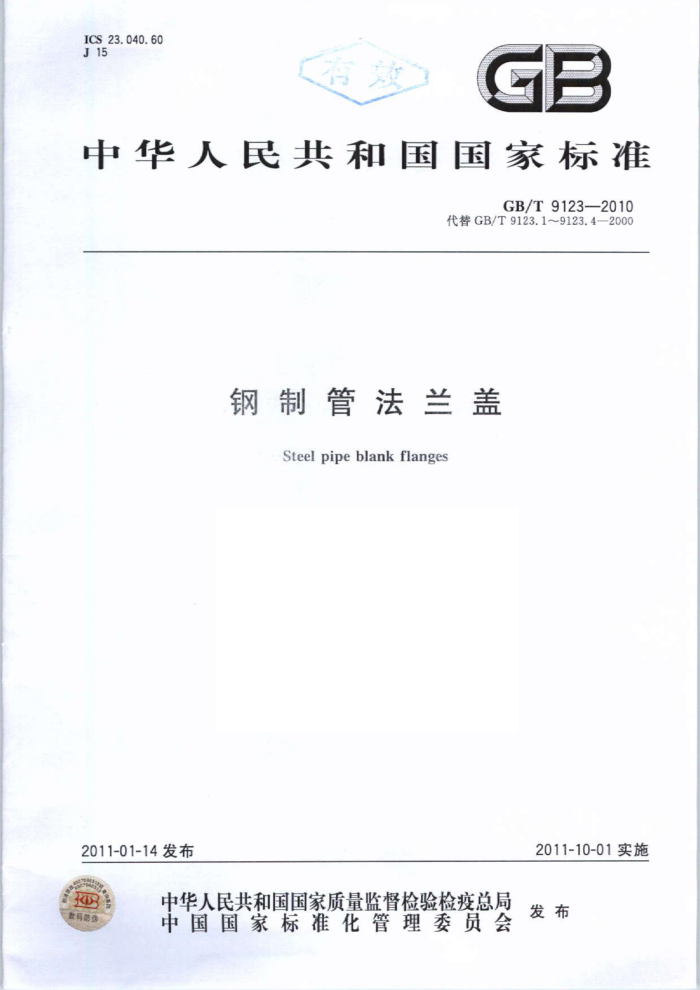

ICS23.040.60 J15
GB
中华人民共和国国家标准
GB/T91232010
代替GB/T9123.1~9123.4—2000
钢制管法兰盖
Steelpipe blankflanges
2011-10-01实施
2011-01-14发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布
收码防伪 GB/T9123—2010
前言
GB/T9112~9124—2010《钢制管法兰》系列标准修改采用ASMEB16.5—2009《管法兰和法兰管件（NPS～NPS24）》及EN1092-1：2007《法兰及其连接管道、阀门、管配件及附件用圆形法兰， PN标识第1部分：钢制法兰》。ASMEB16.5一2009是关于ClaSSs标记法兰的一个完整的标准， EN1092-1：2007是关于PN标记法兰的一个完整的标准。本系列标准综合采用了上述两个标准，包括了Class标记法兰和PN标记法兰的相关技术内容。本系列标准共有13项标准，本标准是其中的1项标准。
本标准与ASMEB16.5—2009及EN1092-1：2007标准的主要区别如下：
本标准的编写格式与ASMEB16.5—2009和EN1092-1：2007标准不同； ASMEB16.5一2009标准包括了公称压力为Class400的法兰数据，本标准没有纳人 Class400的法兰数据； ASMEB16.5—2009标准包括了公称尺寸为NPS3的法兰数据，本标准没有NPS3的法兰数据； ASMEB16.5一2009标准采用英制螺栓，螺栓孔径也采用英制尺寸，本标准改为公制螺栓，螺纹孔径也采用公制尺寸；根据我国用户的使用要求，本系列标准的PN标记法兰的公称尺寸范围在EN1092-1：2007标准的基础上做了适当的扩充，包括增加了公称压力范围为PN160的DN20和DN32两个公称尺寸； EN1092-1：2007标准没有包括环连接面法兰，根据我国用户的使用要求，本系列标准增加了 PN标记的环连接面法兰。
本标准代替GB/T9123.1—2000《平面、突面钢制管法兰盖》GB/T9123.2—2000《凹凸面钢制管法兰盖》、GB/T9123.3—2000《样槽面钢制管法兰盖》及GB/T9123.4—2000《环连接面钢制管法兰盖》，与原标准相比主要变化如下：
将原来的4项钢制管法兰盖标准整合为1项标准；根据EN1092-1:2007标准，PN标记的法兰盖增加了O形圈密封面型式；根据用户的使用要求，PN系列法兰增加了环连接面（RJ；根据EN1092-1：2007标准，对PN标记的法兰盖尺寸数据进行了全面的修改；增加了各种密封面型式的适用范围表格；对标记进行了修订；根据ASMEB16.5—2009，将原标准中属于美洲体系的法兰公称压力标记进行了修改，PN20 改为Class150，PN50改为Class300，PN110改为Class600，PN150改为Class900，PN260 改为Class1500，PN420改为Class2500
本标准由中国机械工业联合会提出。 本标准由全国管路附件标准化技术委员会归口。 本标准起草单位：保一集团有限公司、浙江超达阀门股份有限公司、中机生产力促进中心、江苏海达
管件有限公司、河北圣天集团宝银高压法兰管件有限公司、蚌埠市管道配件厂。
本标准主要起草人：邱晓来、张晓忠、李俊英、李建、王汉洲、陈佑军、王清尧、李宝银、冯峰。 本标准所代替标准的历次版本发布情况为：
GB/T9123.1~9123.16—1988GB/T9123.1~9123.4—2000。
T GB/T9123—2010
钢制管法兰盖
1范围
本标准规定了公称压力用PN标记和用Class标记的钢制管法兰盖的型式、尺寸、技术要求和标记。 本标准适用于公称压力PN2.5~PN160以及Class150~Class2500的钢制管法兰盖。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T9112钢制管法兰类型与参数 GB/T9124 钢制管法兰技术条件
3型式与尺寸 3.1 用PN标记的钢制管法兰盖的型式与尺寸 3.1.1 用PN标记的钢制管法兰盖的密封面型式及适用的公称压力和公称尺寸范围按表1的规定。
表1用PN标记的钢制管法兰盖的密封面型式及适用的公称压力和公称尺寸范围
公称压 力 PN
密封面型式
2540
16
63
100
160
2.5 DN10~
6
10 DN10~ DN10~ DN10~
平面(FF) DN1200 DN10~ 突面(RF) DN10~ DN10~ DN10~ DN10~ 凹凸面
DN600 DN10~ DN10~ DN10~ DN10~
DN2000 DN2000 DN2000
DN350 DN300
DN1200 DN2000 DN2000 DN2000
DN600 DN10~ DN10~ DN10~ DN10~
DN 400
DN10~ DN10~ DN1200 DN1000 DN600 DN400 DN350 DN300 DN 10~ DN10~ DN10~ DN10~ DN10~ DN10~ DN 1200 DN 1000 DN 600 DN 400 DN350 DN300
(MF) 样槽面 (TG) O形圈面 (OSG) 环连接面 (RJ) 3.1.2用PN标记的钢制管法兰盖的型式应符合图1～图6的规定，密封面尺寸应符合表2和表3的规定，其他尺寸应符合表4～表12的规定。
DN10~ DN10~ DN10~
DN600
DN1200 DN1000
DN15~ DN15~ DN15~ DN 400 DN350 DN300
K
D
图1平面（FF）钢制管法兰盖
（适用于PN2.5、PN6、PN10、PN16、PN25和PN40） GB/T9123—2010
图2突面（RF）钢制管法兰盖
（适用于PN2.5.PN6、PN10、PN16.PN25.PN40、PN63和PN100）
（适用于PN10、PN16、PN25、PN40、PN63和PN100）
图4样槽面（TG）钢制管法兰盖
（适用于PN10、PN16、PN25、PN40、PN63和PN100） GB/T9123—2010
D
图5O形圈面（OSG）钢制管法兰盖（适用于PN10、PN16、PN25和PN40）
W
a法兰盖凸出部分高度与梯形槽深度尺寸E相同，但不受梯形槽深度尺寸E公差的限制。 允许采用如虚线所示轮廊的全平面型式。
图6环连接面（RJ）钢制管法兰盖（适用于PN63、PN100和PN160） GB/T9123—2010
表2 用PN标记的法兰盖密封面尺寸
PN
公称尺寸 2.5 DN
fr/fa/ fs/ fu W X/ Y/ Z/ mmmmmmmm mm mm mm mm
Ri/ mm
25 ≥40
16
1
d/mm
35 35 40
24 34 29
35 23 40
10 15 20
40 45
40
40
45
40 50 50 58
40
45
45
39 50 57
28 35 42
58
58
36
51
60 68
60 70 70
68
58 66 50
25 32
O
4.54.02.0
78 88
2
8
80
61 73
60 41 2.5 72 94
80
88
88
40
90 110 128 128 138 148
102 102
50
102
65
122
0
80 100 125 178 150
106
5
158
2
188 212 268
202
204
200 258 250 312 31 320 300 365 365 370 350 415 400 465 450 520 520 532 500 570 570 585 610 600 670 670 685 700 775 775 800 795 820 840 800 880 880 905 900 930 960 900 980 980 1005 1.000 1030 1070 1000 1080 1080 1110 1115 1140 1180 1200 280 1 295 1330 1330 1 350 1 380
2h
1
31
22
394 446 496 548 648
421
505 535 555 560
447 497 523
490
615
576
5.5
27° 3.5
720 735
675
676
751 777 778 750 856 882 883 855 961 987 988 960 1062 1092 1.094 1060 1262 1292 1294 1260 1462 1492 1.494 1460 1662 1.692 1694 1660 1860 1892 1894 1860 2062 2092 2094 2060
480 1 510 1535 1530 1560 1600
1400
6.56.04.0
28°
1600 1690 1710 1760 1.750 1780 1815 1800 1890 1920 1960 1950 1985 2000 2 090 2125 2170 2150 2210 GB/T9123—2010
表3用PN标记的法兰盖环连接面尺寸
单位为毫米 PN160
PN63
PN100
公称尺寸 DN Jmin P E F Rimax S Jein P E F Rimat S Jsin P E F Rimax S
15 55 35 6.5 9 0.8 5 5 35 6.5 9 0.8 5 58 35 6.5 0.8 20 68 45 6.5 9 0.8 5 68 45 6.5 n 0.8 n 70 45 6.5 9 0.8 5 25 78 50 6.5
9
5
0.8 5 78 50 6.5 n 0.8 n 80 50 6. 5 9 0.8 5 0.8 5 86 65 6.5 9 0.8 5 86 65 6. 5 9 0.8 5
9
32 86 65 6.5 40 102 75 6.5 50 112 85 65 136 110 8 12 0.8 80 146 115 0 12 0.8
O
0.8 5
0.8 5 102 75 6.5 9 0.8 5 102 75 6.5 12 0.8 7 116 85 8 12 0.8 7 118 95 00 12 0.8 7
9
9
8
140 110 8 12 0.8 150 115 00 12 0.8 - 152 130 0O 12 0.8 7
142 110 00 12 0.8 7
1
-
12 0.8
178 160 0 12 0.8 7 215 190 8 12 0. 8 7 255 205 1 0.8 9
100 172 145 125 208 175 8 12 0.8 150 245 205
176 145 8 12 0.8 212 175 8 12 0.8 250 205 8 12 0.8 312 265 8 12 0.8 376 320
8
-
8 12 0.8
14
-
-
200 306 265 8 12 0.8 250 362 320 8 12 0.8 300 422 375 8 12 0.8 350 475 420 8 12 0.8 400 540 480 8 12 0.8
322 275 11 17 0.8 8
7
-
12 0.8 - 388 330 11 17 0.8 8
7
8
448 375 8 12 0.8 - 456 380 14 23 0. 8 9 505 420 11 17 0.8 8
7
7
表4PN2.5钢制管法兰盖
连 接尺 寸
法兰盖厚度 C/mm
公称尺寸 DN
螺 栓
法兰外径 D/mm 75 80 90 100 120 130 140 160 190 210 240 265 320
螺栓孔中心圆
螺栓孔直径 L/mm 11 11 11 11 14 14 14 14 18 18 18 18 18
直径 K/mm 50 55 65 75 90 100 110 130 150 170 200 225 280
数量 n/个 4 4 4 4 4
螺纹规格 M10 M10 M10 M10 M12 M12 M12 M12 M16 M16 M16 M16 M16
12 12 14 14 14 14 14 14 16 16 18 18 20
10 15 20 25 32 40 50 65 80 100 125 150 200
4 4 4 8 8 00
5 GB/T9123—2010
表4（续）连 接尺寸
公称尺寸 DN
法兰盖厚度 C/mm 22 22 22 22 24 24 30 40(36)* 44(38)* 48(40)* 52(42)* 50(44)* 57(48)* 64(51)* 70(54)* 78(58)*
法兰外径 D/mm 375 440 490 540 595 645 755 860 975 1075 1175 1375 1575 1790 1990 2190
螺 栓
螺栓孔直径 L/mm 18 22 22 22 22 22 26 26 30 30 30 30 30 30 30 30
螺栓孔中心圆
直径 K/mm 335 395 445 495 550 600 705 810 920 1 020 1120 1320 1520 1730 1930 2130
数量 n/个 12 12 12 16 16 20 20 24 24 24 28 32 36 40 44 48
螺纹规格 M16 M20 M20 M20 M20 M20 M24 M24 M27 M27 M27 M27 M27 M27 M27 M27
250 300 350 400 450 500 600 700 800 900 1000 1200 1400 1600 1800 2000 注：公称尺寸DN10～DN1000的法兰使用PN6法兰的尺寸。 括号内尺寸为原标准法兰厚度，对于现有设备或供需双方认可仍可采用括号内的法兰厚度尺寸。
表5PN6钢制管法兰盖
连 接尺寸
公称尺寸 DN
法兰盖厚度 C/mm
螺 栓
法兰外径 D/mm 75 80 90 100 120 130 140 160 190
螺栓孔直径 L/mm 11 11 11 11 14 14 14 14 18
螺栓孔中心圆
直径 K/mm 50 55 65 75 90 100 110 130 150
螺纹规格 M10 M10 M10 M10 M12 M12 M12 M12 M16
数量 n/个 4 4 4 4 4 4 1
10 15 20 25 32 40 50 65 80
12 12 14 14 14 14 14 14 16
4
6
