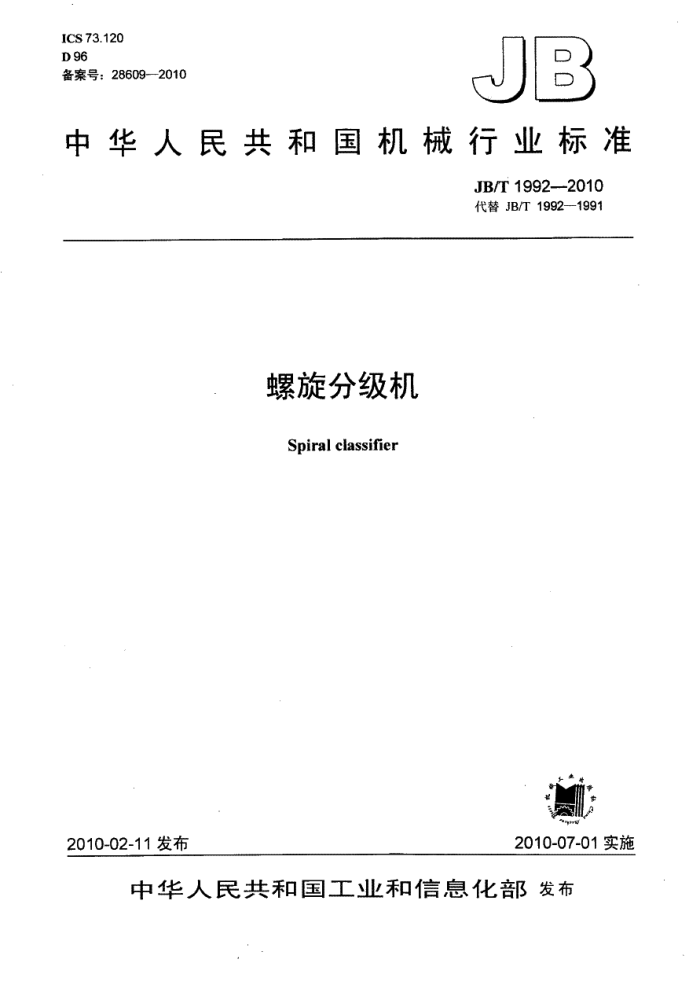

ICS73.120 D 96 备案号：28609--2010
JB
中华人民共和国机械行业标准
JB/T1992--2010 代替JB/T1992—1991
螺旋分级机 Spiral classifier
2010-07-01实施
2010-02-11发布
中华人民共和国工业和信息化部发布 JB/T1992--2010
目 次
ILI
前言范围 2规范性引用文件 3产品分类 3.1 型式， 3.2 型号。 3.3 基本参数
...
anan
4 技术要求， 5 试验方法， 6 检验规则 6.1 检验分类 6.2 出厂检验 6.3 型式检验标志，标签和使用说明书包装，运输及贮存
E
00
7
8 JB/T1992---2010
前 言
本标准代替JB/T1992-1991《螺旋分级机》。 本标准与JB/T1992-1991相比，主要变化如下明确了螺旋分级机的预定使用范围；
取消了FG一3型，对螺旋转速进行了适当的调整：一增加了对槽体的焊接要求：一规范了试验方法和检验规则，补充了型式检验的要求； -增加了对使用说明书的要求：规范了包装，运输和贮存要求，并增加了贮存期间的养护要求：一删去了质量保证的条款。 本标准由中国机械工业联合会提出。 本标准由全国矿山机械标化技术委员会（SAC/TC88）归口本标准起草单位：沈阳矿山机械（集团）有限责任公司。 本标准主要起草人：沈宝康、冯泉、潘德强、厂锐、付金壁。 本标准所代替标准的历次版本发布情况为：
-JB1992—1976-JB/T1992---1991
I1I JB/T1992--2010
螺旋分级机
1范围
本标准规定了螺旋分级机的产品分类，技术要求，试验方法，检验规则。标志。标签，使用说明书，包装、运输及贮存。
本标准适用于螺旋分级机。该机主要用于磨矿回路中的预先分级和检查分级，亦可用于洗矿和脱泥等作业。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然面：鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T191包装储运图示标志（GB/T191--2008+ISO780:1997，MOD） GB/T1720--1979漆膜附看力测定法 GB/T3768声学声压法测定噪声源声功率级反射面上方采用包络测量表面的简易法（GB/T
37681996eqvISO3746:1995)
GB/T6388运输包装收发货标志 GB/T9969 工业产品使用说明书总则 GB/T13306标牌 GB/T13384 机电产品包装通用技术条件 JB/T1604矿山机械产品型号编制方法 JB/T5000.12 重型机械通用技术条件第12部分：涂装 JB/T 5000.13 重型机械通用技术条件第13部分：包装
3产品分类 3.1型式
螺旋分级机是由电动机经传动装置带动螺旋回转输出沉砂的机器。根据螺旋数量分为单螺旋分级机和双螺旋分级机：根据溢流端螺旋叶片浸入溢流面的深浅不同分为高堰式和沉没式。 3.2型号
螺旋分级机的型号表示方法应符合JB/T1604的规定。型号表示方法如下： 2F□□
螺旋直径，单位为dm 结构型式：G为高堰式，C为沉没式螺旋分级机双螺旋，单螺旋不标注
标记示例1：螺旋直径为1500mm的高堰式单螺旋分级机+其标记为 FG-15螺旋分级机 JB/T1992--2010
标记示例2：螺旋直径为1500mm的沉没式双螺旋分级机，其标记为： 2FC--15 5螺旋分级机
3.3基本参数
螺旋分级机的基本参数应符合表1的规定。
表1 电动机功率
参考尺寸
水楂长度
参考车址
螺旋直径 螺旋转速
型号
kw 传动用 升降用 长 宽 高 1.1
mm M
E
r/min
t
mm 500 8.50~15.50 4500 750
1.6 2.7 4.0 6.0 8.5 11.0 15.8 17.6 12.5 16.8 22.1 30.7
FG--5 FG---7 FG10 FC-10 FG—12 FC-12 2FG--12 2FC-12 FG--15 FC15 2FG15 2FC-15 FG-20 FC20 2FG20 2FC-20 FG-24 FC24 2FG--24 2FC-24 2FG--30
5430 680 1480 6720 980 1820 7590 1240 2380 9600 1240 2680
3.0 5.5 7.5 7.5 7.5 15.0 15.0 4.4 10370 2.790 3 920
4.50--9.90 5500
二
6500 8400 6500 8400 6500 8400 8300 10500 8300 10 500 8400 11.0~15.0 3.0 10 790 2530 4490 20.5 12 900 11.0--15.0 3.0 15610 2530 5340
1 000 3.50--7.60
2.2 8180 1570 3110 2.2 10370 1540 3920 4.4 8230 2790 3110
1200 4.00--6.00
2.2 10410 1880 4080 2.2 12670 1820 4890
7.5 7.5 15.0 4.4 10410 3390 4080
1500 4.00--6.00
4.4 12 670 3370 4890
15.0
28.5 35.5 48.7 25.7 41.0 45.8 67.9 73.0 84.8
2000 3.60-5.50
8400 22.0~~30.0 6.0 11000 4600 4490 12 900 22.0--30.0 6.0 15 760 4600 5 640
3.0 11650 2910 4970 4.0 16580 2930 7190 6.0 12710 5430 5 690 8.0 17710 5430 8000 8.0 16020 6640 6 350 8.0 17091 6 640 8680
9130 14130 9130 14130
15.0 18.5 30.0 37.0 40.0 40.0
3.67
2400
2FC--30 3000 3.20 12500
14300
4 技术要求
4.1 螺旋分级机应符合本标准的要求，并按照经规定程序批准的图样及技术文件制造。
螺旋分级机在下列条件下应能正常工作： a）室内运行，室温为5℃～40C： b）矿浆温度不超过70℃。 注：矿浆溢流粒度为0.83mm~0.15mm的矿石分级用高堰式，矿案溢流粒度为0.15mm~0.07mm的矿石分级用沉没式 3螺旋外缘应为连续螺纹线，并不应有大于5mm的凸凹处。
4.2
4.3
4.4组装后的螺旋外缘包络圆柱面直线度公差值不应人于螺旋长度的0.2%。 4.5 螺旋轴母线直线度公差值不应大于其长度的0.15%。 4.6 螺旋衬板应采用耐磨材料制造，其硬度不应低于45HRC。
各轴承部位温升不应超过30℃，最高温度不应超过70℃。
4.7
2
