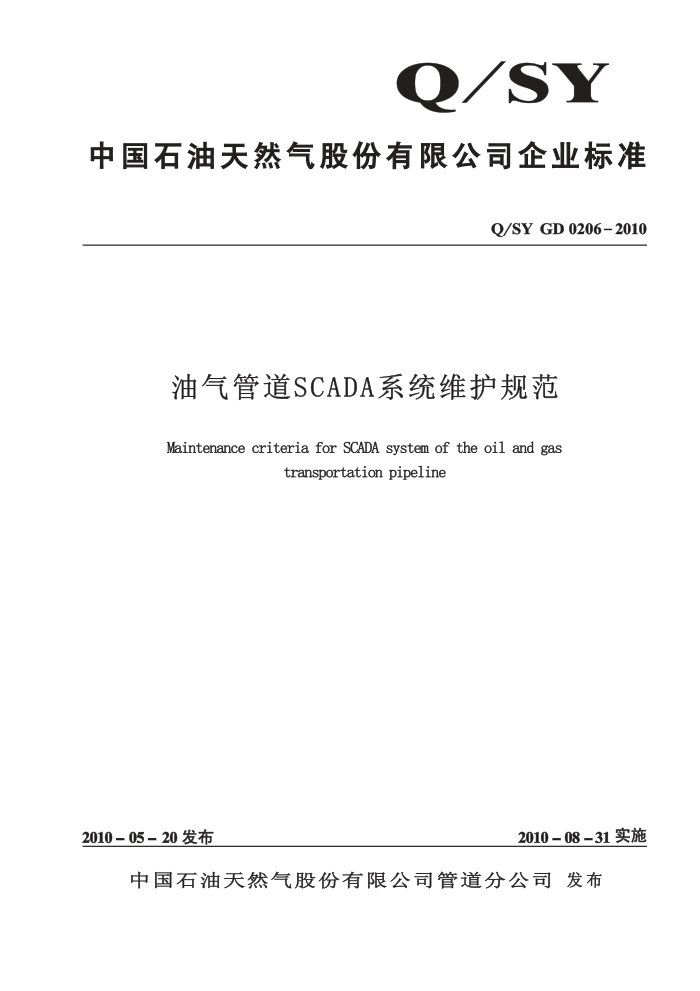

Q/SY
中国石油天然气股份有限公司企业标准
Q/SY GD 0206-2010
油气管道SCADA系统维护规范
Maintenance criteria for SCADA system of the oil and gas
transportationpipeline
2010-08-31实施
2010-05-20发布
中国石油天然气股份有限公司管道分公司发布 Q/SYGD 0206-2010
目次
前言 1范围 2规范性引用文件 3术语和定义 4维护依据 5技术指标： 6维护周期 7维护内容， 8故障处理附录A（规范性附录）维护记录表格参考文献
T T
2
2 5
5 13 15 35 Q/SY GD 0206-2010
前言
为规范油气管道SCADA系统的维护工作，保障SCADA系统安全稳定运行，制定本标准。 本标准与《油气管道仪表及自动化系统运行技术规范》和《油气管道SCADA系统检测规范》标
准配套使用。
本标准由中国石油管道公司标准化技术委员会提出并归口。 本标准起草单位：中国石油管道公司技术服务中心、生产处、兰成渝输油分公司。 本标准主要起草人：安、徐德腾、徐毅、程德发、李官政、姚志强、余冬、丁峰、李秋娟、
史威。
II Q/SYGD0206-2010
油气管道SCADA系统维护规范
1范围
本标准规定了油气管道SCADA系统维护的内容、方法及周期。 本标准适用于油气管道SCADA系统的维护工作。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
电子计算机机房设计规范
GB 50174 Q/SYGD180油气管道SCADA系统检测规范
3术语和定义及缩略语
下列术语和定义适用于本文件
.
3. 1
SCADA系统supervisorycontrolanddataacquisitionsystem 是指数据采集与监控系统，以计算机硬件和软件、通讯系统、PLC系统为基础对现场设备进行数
据采集、处理、显示和控制的系统。 3. 2
PLC programmable logic controller 可编程逻辑控制器
3. 3
RTU remote terminal unit 远程终端装置
3. 4
GPS navigation satellite timing and tanging global position system 全球定位系统（GPS）是以卫星为基础的无线电导航定位系统，具有全能性、全球性、全天候、
连续性和实时性的导航、定位和定时的功能 3. 5
系统维护systemsevicemaintance 是指系统维修与保养相结合，防止系统性能劣化或降低系统失效率，按事先制定的计划或相应技
术要求进行的技术管理措施，
1 Q/SYGD0206-2010
3. 6
时钟同步 clock synchronization SCADA系统中所有带有时间标记的设备在数据传输过程中系统时间的一致性。
3. 7
连通性connecting 连通性指互连设备相互发送和接收数据的能力。
3. 8
克隆clone 克隆指通过对原系统的复制或拷贝，备份一个与原系统完全一样的系统。
维护依据 1) 管道工艺操作原则； 2) SCADA系统技术规格书； 3) 系统配置图； 4) 系统IP分配表； 5) 系统I/0点表； 6) 工艺、设备及仪表控制流程图（PID）； 7) 逻辑图； 8) 机柜配置图； 9) 机柜供电接线图； 10）机柜模板接线原理图； 11）机柜模板接线图； 12）机柜端子接线图； 13）系统管理手册； 14）系统操作手册； 15）系统维护手册； 16）设备操作手册或说明书。
4
5
技术指标
5.1 SCADA系统设备月投用率
SCADA系统设备的月投用率应达到98%。 1) 计算公式
2 Q/SYGD0206-2010
ni M di i=1
X100%
A=
(1)
nXd2
式中：
A -SCADA系统设备月投用率； ni一在用SCADA系统设备总台数； di一一第i台SCADA系统设备本月实际投用天数： d一一SCADA系统设备本月应投用天数。
2）统计原则：
成套计算机设备以单体设备或模块进行分解，然后按多台计算。如服务器、工作站、路由器、交换机、调制解调器、显示器、UPS电源、打印机、GPS设备，PLC(RTU）的处理器模块、模拟量输入输出模块、数字量输入输出模块和通信模块等；因计划性停运、封存或检修停运的SCADA系统设备不在统计之内。
5.2SCADA系统设备受检率
SCADA系统设备的受检率应达到100%。 1）计算公式：
n2
X100%
B:
...(2)
n3
式中：
B — -SCADA系统设备月受检率； n2一一本月实际受检SCADA系统设备台数； n3一一本月应受检SCADA系统设备台数。
2）统计原则：
台数的确定与SCADA系统设备月投用率的统计原则相同： SCADA系统设备的受检是指SCADA系统周期性维护内容； SCADA系统设备维护周期的调整不宜超过两个月。
-
5.3SCADA系统设备月完好率
SCADA系统设备的月完好率应达到98%。
3 Q/SYGD0206-2010
1）计算公式：
ni M di i=1
X100%
(3)
C
nXd,
式中：
C -SCADA系统设备的月完好率； n- 在用的SCADA系统设备总台数； ds一一第i台SCADA系统设备本月完好天数； d一一本月天数。
2）统计原则：
台数的确定与SCADA系统设备月投用率的统计原则相同：未达到技术要求的SCADA系统设备不计完好天数；更换性能指标不符合要求、擅自拆装、擅自短路及断路、擅自修改定值以及安装不符合要求的SCADA系统设备不计完好天数；非工艺要求控制回路未投自动，调节型受控设备频繁动作、控制响应速度过慢、 以及输油气干线调节阀缺自身保护功能不计完好天数。
5.4SCADA系统月投用率
SCADA系统的月投用率应达到100%。 1）计算公式：
tr -(ta+ t3/ng)
E
X100%
· (4)
ti
式中：
E- SCADA系统月投用率； t- 全月日历时间，单位为小时（h）； t2一一控制中心计算机系统停运时间，单位为小时h）； t3一一站控系统停运时间总和，单位为小时(h)； no一一站控系统总数。
2）统计原则：
对于双机热备的SCADA系统，当某计算机设备出现故障，但未影响系统运行时，该
4 Q/SYGD 02062010
系统按投用计算；
对于完余通信的SCADA系统，当某个通信信道出现故障，但未影响系统运行时，
-
该系统按投用计算。
6维护周期
维护工作分为日常维护与周期性维护。
6.1日常维护
每日一次，例行检查SCADA系统运行状态并处理所发现问题 6.2周期性维护 6.2.1周期性维护分为1个月、6个月、12个月及36个月等不同周期。 6.2.21个月：以1个月为一个维护周期。 6.2.36个月：以3个月为一个维护周期。 6.2.412个月：以12个月为一个维护周期。 6.2.536个月：以36个月为一个维护周期。
7维护内容 7.1通则 7.1.1S SCADA系统管理和维护应严格执行用户操作权限管理，并设置相应的权限。 7.1.2SCADA系统网络应独立于互联网运行，不应在SCADA系统网络的计算机上进行与生产无关的操作。 7.1.3服务器、工作站和用于维护的计算机应装防病毒软件并及时更新。 7.1.4经过日常维护和周期性维护后，对所发现的故障进行处理时，应严格按照相关管理规定、 设备说明书、系统操作手册等执行。 7.2日常维护 7.2.1服务器运行状态检查。 7.2.2工作站运行状态检查。 7.2.3通讯状态检查：检查系统内服务器、工作站、PLC系统及第三方通讯设备等是否连通。 7.2.4系统报警检查：检查系统记录文件，查看是否存在系统报警或其它相关信息。 7.2.5PLC运行状态检查：登录相关PLC处理器，检查处理器及相关模板运行状态。 7.2.6填写日常维护记录表见表A.1。 7.31个月维护 7.3.1维护要求
系统维护员应每个月对系统硬件设备进行现场巡检，以保证系统处于完好运行状态。
5
