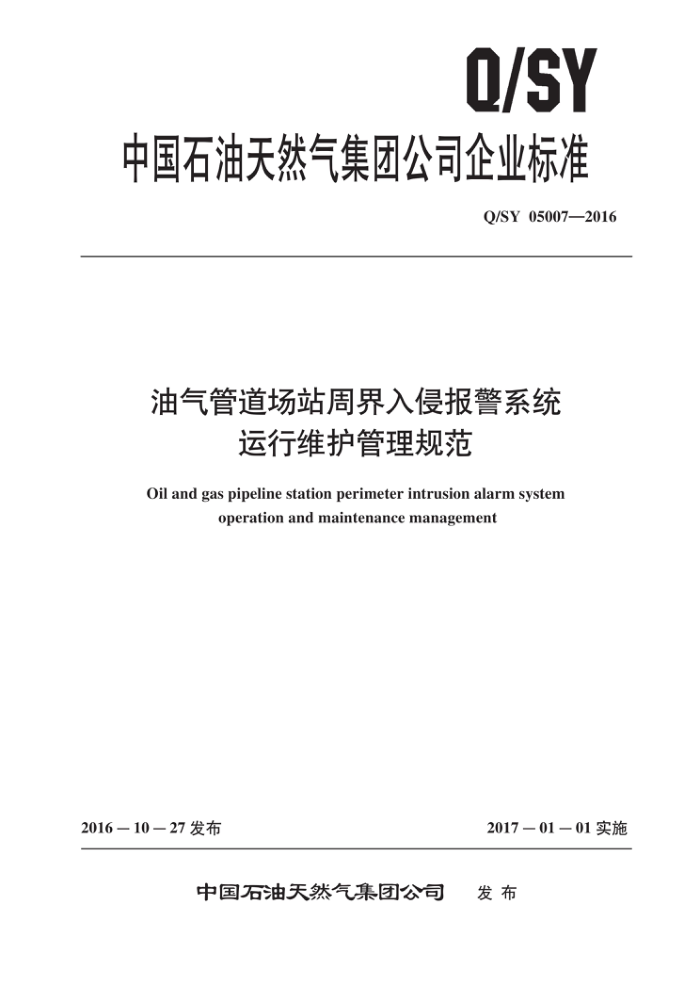

Q/SY
中国石油天然气集团公司企业标准
Q/SY 05007—2016
油气管道场站周界入侵报警系统
运行维护管理规范
Oil and gas pipeline station perimeter intrusion alarm system
operationandmaintenancemanagement
2017－01－01实施
2016—10一27发布
中国石油天然气集团公司 发布 Q/SY05007—2016
目 次
前言·
II
范围 2 规范性引用文件 3 术语和定义 4 运行管理 5 维护管理 6 资料管理 7 安全管理
1
4
仪表、工器具及备品备件管理附录A（规范性附录） 检查维护及故障处理记录表附录B（资料性附录） 振动光缆周界入侵报警系统技术要求附录C（资料性附录） 振动电缆周界入侵报警系统技术要求附录D（资料性附录） 激光周界人侵报警系统技术要求
8
6
7
C
12
1.5 Q/SY05007—2016
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起
草。
本标准由中国石油天然气集团公司标准化委员会天然气与管道专业标准化技术委员会提出并归
口。
本标准起草单位：西气东输管道分公司、管道分公司、北京天然气管道有限公司、西部管道分公司、北京油气调控中心、西南管道分公司。
本标准主要起草人：徐方辰、邢八一、刘路、马云宾、王海明、蔡永军、周琰、王金培、张涛、 王文婧、吴琼、周永红。
II Q/SY05007—2016
油气管道场站周界入侵报警系统运行维护管理规范
1范围
本标准规定了油气管道场站（输油气管道站场、阀室、储气库、储油库和计量测试中心等）周界入侵报警系统运行、维护和管理的要求。
本标准适用于油气管道场站周界入侵报警系统的运行、维护和管理。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
中国石油天然气集团公司高处作业安全管理办法中油安【2015】48号
3 术语和定义
下列术语和定义适用于本文件。
3.1
周界 perimeter 需要进行防护的某建筑物或构筑物的边界。
3.2
探测器 detector 对人侵或企图入侵行为进行探测，做出响应并产生报警状态的装置。
3.3
防区defence area 利用探测器（包括紧急报警装置）对防护对象实施防护。并在控制设备上能明确显示报警部位的
区域。 3.4
设防set condition 使系统的部分防区或全部防区处于警戒状态的操作。
3.5
区域型周界入侵报誉系统 regional perimeter intruder alarm system 能够指示人侵或企图入侵行为发生区域的周界人侵报警系统。
3.6
定位型周界入侵报誉系统 positioning perimeter intruder alarm system 能够指示入侵或企图入侵行为发生位置的周界人侵报警系统。
3.7
周界入侵报誉系统 perimeter intruder alarm system 利用探测器技术和电子信息技术探测非法进入或试图非法进人防区（包括主观判断面临被劫持
1 Q/SY 05007—2016
或遭抢劫或其他紧急情况时，故意触发紧急报警装置）的行为，处理并发出报警信息的电子系统或网络。
根据探测器采用的技术类型分为以下三类：振动光缆周界入侵报警系统（区域型/定位型）、振动电缆周界入侵报警系统（区域型/定位型）和激光对射周界入侵报警系统（区域型）。 3.8
定位精度positional accuracy 对于定位型探测器，其所指示的报警位置与实际入侵发生位置沿信号传输方向上的距离偏差
3.9
报誉控制设备 controller 在周界入侵报警系统中，实施设防、撤防、测试、判断、传送报警信息，并对探测器的信号进行
处理，以断定是否应产生报警状态以及完成某些显示、控制、记录和通信功能的装置。 3.10
言区blind zone 周界入侵报警系统未覆盖的周界。
3.11
撤防 unset condition 使系统的部分防区或全部防区处于解除警戒状态的操作。
3.12
报誉状态alarm condition 系统因探测到风险而做出响应并发出报警的状态。
3.13
故障状态fault condition 系统不能按照设计要求进行正常工作的状态。
3.14
报誉响应时间 Iresponse time 从探测器（包括紧急报警装置）探测到目标后产生报警状态信息到控制设备接收到该信息并发出
报警信号所需的时间。 3.15
漏报leakage alarm 人侵行为已经发生，而系统未能做出报警响应或指示。
3.16
误报false alarm 由于意外触动手动装置、自动装置对未设计的报警状态做出响应、部件的错误动作或损坏、操作
人员失误等而发出的报警信号。
4运行管理
4.1 周界入侵报警系统运行应满足以下要求：
a）无漏报，且误报率低于：
振动光缆周界人侵报警系统：1次／（月·防区）振动电缆周界入侵报警系统：1次/周激光对射周界人侵报警系统：1次/周。
2 Q/SY05007—2016
b）应能正常进行设防/撤防/报警确认等操作。 c）系统报警响应时间小于或等于2s。 d）应与工业电视监控系统进行有效联动，联动时间小于或等于4s。 如系统运行不满足以上任一要求，即为故障状态。
4.2 2运行人员应及时处理系统防范区域内及附近的异物、探测器表面所积冰雪，做好防雷及防风等防范措施。 4.3运行人员应按系统操作手册掌握操作方法。 4.4运行人员发现故障后，应立即通知维护人员进行处理。故障修复期间，运行人员应采取应急防范措施，如增加现场巡检次数及加强针对故障区域视频监控等。 4.5 如故障无法在24h内修复，运行人员应立即将故障情况上报上级单位，并按上级单位要求执行。 4.6 5运行人员应遵守各地区公司相关安全规定，确保运行过程中的人身及设备安全，杜绝责任事故发生。
5 维护管理
5.1 维护人员应参照系统技术要求，每月按表1至表3的要求检查周界入侵报警系统运行状态，具体技术要求参见附录B至附录D，并针对不满足项进行处理，填写检查维护记录表，见表A.1。
表1振动光缆周界入侵报警系统检查维护要求检查维护内容及要求
序号 1
般处理措施
金属围栏及光缆绑扎应稳固牢靠，无锈蚀或光缆脱落情况气情况下碰触或影响振动光缆的情况
进行防锈紧固处理
振动光缆附近应无植物，不存在大风、雨等强对流天 对植物进行修剪及移除 3 振动光缆和传输光缆保护套管或光缆本身应完好 进行更换
2
进行更换清理设备表面和机架灰尘进行加固处理检查系统配置，必要时通知厂家进行现场修复
4 光缆接续盒不存在老化、进水等情况 5 设备表面和机架应保持清洁 6 设备的外部接口不存在线缆松动、脱落现象
系统应能手动设防/撤防、自动设防/撤防（即可按时间段设定自动设防/撤防）
7 8 系统应能将全部、单一或部分防区任意设防和撤防 检查系统配置，必要时通知厂家进行现场修复 9 系统报警控制器、客户端软件均可完成设、撤防 检查系统配置，必要时通知厂家进行现场修复 10 系统支持同一防区（同一点位）连续告警
检查系统配置，必要时通知厂家进行现场修复检查系统配置，必要时通知厂家进行现场修复检查系统配置，必要时通知厂家进行现场修复
11 系统支持不同防区（不同点位）连续告警 12 系统报警响应时间应小于或等于29
应能与工业电视监控系统进行有效联动，联动时间小检查周界入侵报警系统及工业电视监控系统配置，
13
要时通知厂家进行现场修复
于或等于4s 系统的工作日志、告警记录应能保存30d以上（不应
14 有记录条数限制），并能通过打印机打印及生成文件 检查系统配置，必要时通知厂家进行现场修复
导出至移动存储介质（需可在其他计算机上读出）
15 系统定位精度（定位型）达到系统技术要求 16 应无漏报，且误报率低于1次／（月·防区） 17 系统时间应与工业电视监控时间一致
检查系统配置，必要时通知厂家进行现场修复检查系统配置，必要时通知厂家进行现场修复校准系统时间
3 Q/SY05007—2016
表2振动电缆周界入侵报警系统检查维护要求检查维护内容及要求
序号 1 金属围栏及电缆绑扎应稳固牢靠， 无锈蚀或光缆脱 进行防锈紧固处理
般处理措施
落情况 2 振动电缆附近应无植物，不存在大风、 雨等强对流 进行修剪及移除
天气情况下碰触或影响振动电缆的情况 3 振动电缆和传输电缆保护套管或电缆本身应完好 进行更换
进行更换清理设备表面和机架灰尘进行加固处理
4 接线盒不存在老化、进水等情况 5 设备表面和机架清洁 6 设备的外部接口不存在线缆松动、脱落现象 7 系统应能手动设防/撤防、 自动设防/撤防 （即可按 检查系统配置，必要时通知厂家进行现场修复
时间段设定自动设防/撤防） o0 系统应能将全部、单一或部分防区任意设防和撤防 检查系统配置，必要时通知厂家进行现场修复 9 系统报警控制器、客户端软件均可完成设、撤防 检查系统配置，必要时通知厂家进行现场修复 10 系统支持同一防区（同一点位）连续告警
检查系统配置，必要时通知厂家进行现场修复检查系统配置，必要时通知厂家进行现场修复检查系统配置，必要时通知厂家进行现场修复
11 系统支持不同防区（不同点位）连续告警 12 系统报警响应时间应≤2s 13 应能与工业电视监控系统进行有效联动，联动时间 检查周界人侵报警系统及工业电视监控系统配置，必
要时通知厂家进行现场修复
≤ 4s 系统的工作日志、告 告警记录应能保存30d以上（不
14 应有记录条数限制），并能通过打印机打印及生成文 检查系统配置，必要时通知厂家进行现场修复
件导出至移动存储介质（需可在其他计算机上读出） 15 系统定位精度（定位型）达到系统技术要求 16 应无漏报，且误报率低于1次/周 17 系统时间应与工业电视监控时间一致
检查系统配置，必要时通知厂家进行现场修复检查系统配置，必要时通知厂家进行现场修复校准系统时间
表3 激光对射周界入侵报警系统检查维护要求
序号 1 镜头内外侧清洁干净。设备外罩应完好、无破损
检查维护内容及要求
一般处理措施
清洁镜头内外侧，进行性能测试，如不符合技术要求应进行更换
激光探测器附近应无植物、塑料袋、蜘蛛网等异 2 物，不存在大风、雨等强对流天气情况下碰触或 进行清理、修剪及移除
影响激光发射/接收的情况 3 激光探测器应安装牢固，所载墙体无松动 4 线缆保护套管或线缆本身应完好、无破损 5 防护箱不存在老化、进水等情况 6 设备表面和机架清洁 7 设备的外部接口不存在线缆松动、脱落现象
紧固设备，对墙体进行修补进行更换进行更换清理设备表面和机架灰尘进行加固处理检查系统配置，必要时通知厂家进行现场修复
系统应能手动设防/撤防、 自动设防/撤防（即可按时间段设定自动设防/撤防）
0
4 Q/SY05007—2016
表3 (续)
序号 9 10 系统报警控制器、客 客户端软件均可完成设、撤防
检查维护内容及要求
-般处理措施
系统应能将全部、单一或部分防区任意设防和撤防
检查系统配置，必要时通知厂家进行现场修复
检查系统配置，必要时通知厂家进行现场修复
情况检查
11 系统支持同一防区（同一点位）连续告警 12 系统支持不同防区（不同点位）连续告警 13 系统报警响应时间≤2s
检查系统配置，必要时通知厂家进行现场修复检查系统配置，必要时通知厂家进行现场修复检查系统配置，必要时通知厂家进行现场修复
应能与工业电视监控系统进行有效联动，联动时 检查周界人侵报警系统及工业电视监控系统配置，必要间≤4s
14
时通知厂家进行现场修复
系统的工作日志、告警记录应能保存30d以上（不应有记录条数限制），并能通过打印机打印及生成文件导出至移动存储介质（需可在其他计算机上读出）
检查系统配置，必要时通知厂家进行现场修复
15
16 应无漏报，且误报率低于1次/周 17 系统时间应与工业电视监控时间一致 18 光斑位置及信号强弱应达到系统技术要求
检查系统配置，必要时通知厂家进行现场修复校准系统时间调整光轴角度，必要时对激光发射器进行更换
5.2 维护人员在接到故障报修或发现故障后，宜在24h内修复故障。维护人员无法修复故障时，应及时通知厂家进行现场修复。 5.3故障修复后，维修人员应对系统进行系统性能测试，并在现场进行24h系统运行状态监测，经运行人员确认后，填写故障处理记录表，见表A.2
资料管理
b
运行、维护管理人员应建立设备资料，包括如下内容： a）设备清单（设备、仪表及工器具）。 b）检查维护记录。 c）故障处理记录。 d）工程设计、竣工和验收资料。 e）系统图。 f）设备、仪表及工器具的维护操作说明书、维护操作手册及原理图。 g）其他相关记录、技术资料和技术文件。
安全管理
7
7.1 维护人员负责管理系统监控及管理软件密码权限设置，系统登录操作密码应分配给运行人员。
维护人员应配备安全防护、劳动保护用品及工器具，上述物品应保持在良好状态，在使用前必
7.2
须进行检查，在维护工作中不应使用不良安全防护、劳动保护用品及工器具。 7.3维检修涉及高空作业内容应按照《中国石油天然气集团公司高处作业安全管理办法》（中油安 【2015】48号）的要求执行。
5
